POWER INTEGRITY UND EMV

Die Ursachen können vielschichtig sein, doch mit eCADSTAR Power Integrity und EMV-Analyse können Sie eine Menge PI- und EMV-Probleme vermeiden.
Menu

SCHNELLE EMV-PRÜFUNG

  • Schnelle Identifizierung von potentiellen EMV-Störquellen, What-if-Funktionen im Tool erlauben schnelle Analysezyklen.
  • Schnelles EMV-Screening der kompletten Leiterplatte, Abschätzung des Worst Case EMV Verhaltens.
  • Basierend auf einem von der Industrie akzeptierten F&E-Ansatz (UMR EMC Expert System Consortium).
  • Schnelle Algorithmen zur Analyse von: Gegentakt-Abstrahlung (Differential Mode), Gleichtakt-Abstrahlung (Common Mode) und Power-Bus-Noise (PB).
  • Ergebnisdarstellung der EMV Analyse im eCADSTAR PCB Editor.

eCADSTAR 2020 power integrity PI

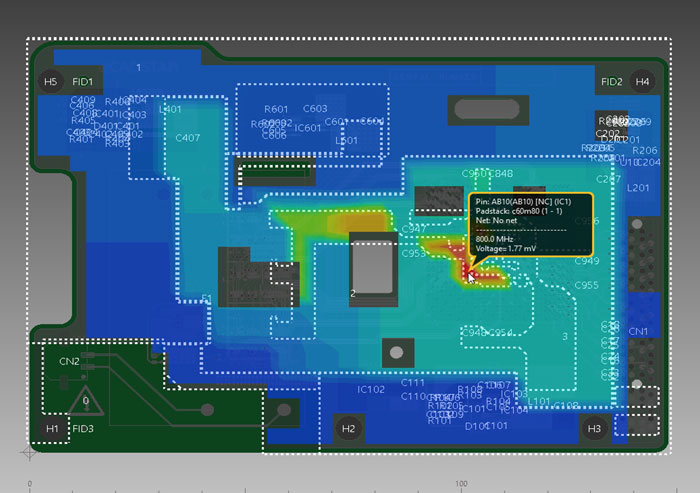

DARSTELLUNG VON BEREICHEN MIT HOHER STÖRSPANNUNG (POTENTIELLE EMV-ANTENNEN)

eCADSTAR 2020 Release PI POwer integrity

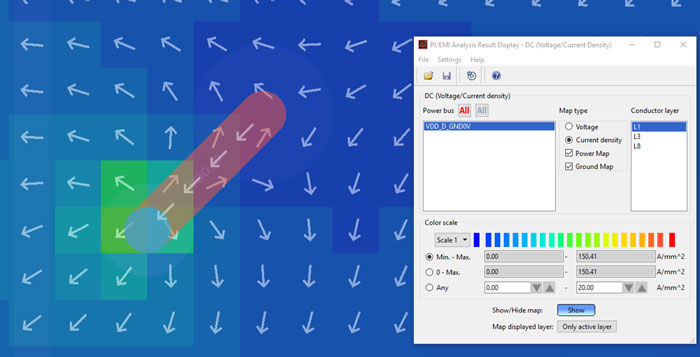

GLEICHSTROM – ANZEIGE DER PI/EMV-ANALYSEERGEBNISSE

POWER INTEGRITY – DC ANALYSE

  • Numerischer Frequenzbereichs-Solver (2.5D-Ansatz) für DC- und IR-Drop-Analyse mit benutzerdefinierter Gitterdichte für das Meshing.
  • Ermöglicht die Analyse von beliebig geformten unregelmäßigen POWER/GND-Strukturen.
  • Berechnung von DC-Spannungen, Stromdichte und Spannungsabfall in flächigen Strukturen, Leitungen oder Durchkontaktierungen (IR-Drop/Delta-I Noise).

DC SIMULATION – IC POWER-PIN-SPANNUNG UND PDS VIA STRÖME

  • Berechnung des maximalen Stroms und der Spannungsabfälle (IR-Drop) für PDN Durchkontaktierungen (Vias).
  • Identifizierung problematischer Durchkontaktierungen, Defintion von Schwellenwerten für den erlaubten max. Stromfluss.
  • Parametrische Studien an PDN Vias für What-If-Analysen.
  • Integration und Cross-Probing mit der eCADSTAR PCB Editor (2D/3D) zur Lokalisierung kritischer Bereiche.
  • Berechnung des DC Widerstandes (DC-R Analyse) erlaubt Überprüfung von IC Herstellervorgaben.

eCADSTAR 2020 PI DC Analysis

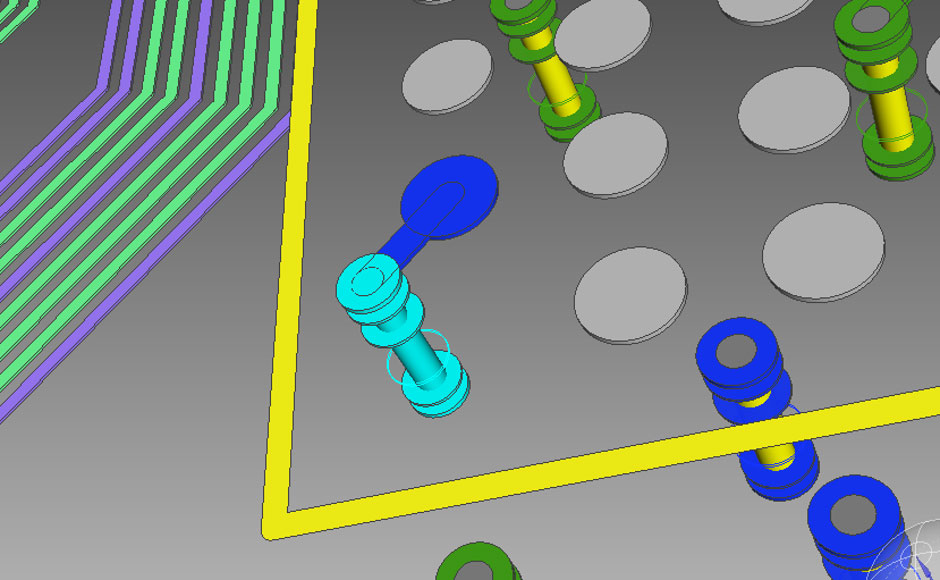

PI: VIA MIT HOHEM STROM/STARKEN SPANNUNGSABFALL (BEISPIEL)

pi impedance-map

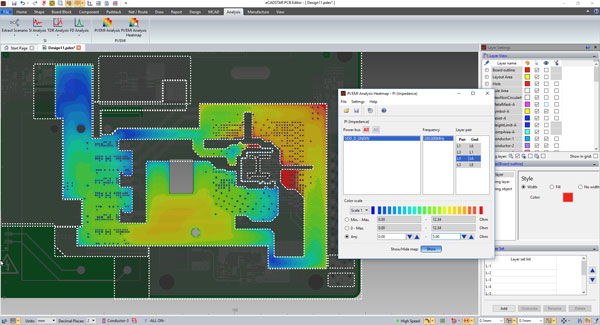

PI-IMPEDANZVERTEILUNG

POWER INTEGRITY – AC ANALYSE

  • Numerischer Power-Integrity-Solver für die AC-Analyse.
  • Frequency Domain Target Impedance Analyse (FDTIM) von Stromversorgungssystemen.
  • Entkopplungsanalyse.
  • Untersuchungen zur Abblockstrategie, Bewertung und Optimierung durch parametrische Studien (z.B. Deaktivierung von Abblockkondensatoren).
  • Abblockexperimente durch hinzufügen virtueller Kondensatoren.
  • Graphische Darstellung der Impedanzverteilung im eCADSTAR PCB Editors (Heatmapartige Darstellung), benutzerdefinierebare Auswahl der Frequenzbeobachtungspunkte.
  • Cross-Probing zwischen PI Simulationsergebnissen und PCB-Editor erlaubt einfache Identifizierung von Problembereichen (z.B. IC Power-Pinpositionen).
