CONCEPTION PAR CONTRAINTES

Vos contraintes définies au sein de votre Schéma sont répercutées jusqu'à la conception du PCB

QUI EST RESPONSABLE ?

Répondez à vos critères de performance électrique en établissant des contraintes de conception. Appliquez des contraintes aux Parts, broches, réseaux électriques (E-nets), paires différentielles et autres objets dans le Constraint Browser.

Constraint Browser

En définissant des contraintes, vous pouvez vérifier que votre conception respecte les normes – en interne ou en externe. Et votre conception évolue en fonction de ces contraintes, il est beaucoup moins coûteux d’éviter un problème que de le découvrir et de le corriger plus tard. Mais la cohérence des contraintes est tout aussi importante : Une contrainte doit apparaître et fonctionner dans les règles de conception de la bibliothèque de la même manière qu’une contrainte appliquée localement dans le schéma ou le PCB. “

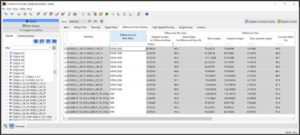

Constraint browser eCADSTAR Schematic Editor

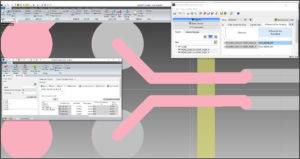

DDR4 strobe routing, Differential pair rule stacks

Règles de conception et contraintes

Les règles de technologie et de conception sont définies dans le Library Editor. Tous les paramètres de conception peuvent être synchronisés avec la bibliothèque principale ou définis localement. Les paramètres locaux peuvent être utiles pour le proto-testing, tandis que les paramètres synchronisés sont plus adaptés à la production.

Les contraintes sont gérées dans le Constraint Browser dans une hiérarchie d’objets claire. L’apparence est toujours la même, que vous le fassiez dans le Schematic ou PCB Editor.

Les annotations entre le schéma et le PCB garantissent que vos contraintes soient toujours synchronisées.
Définissez des classes et des groupes pour organiser votre conception et vos contraintes. Créez des bus et des paires différentielles.
Croisez les sélections entre le canevas et le Constraint Browser dans le Schematic ou PCB Editor. Mettez en évidence les objets que vous contraignez en définissant des couleurs et en profitant des options de visibilité telles que l’affichage des broches +/- des paires différentielles et E-net.
Effectuez votre routage en toute confiance, grâce à l’affichage simultané des mesures en temps réel par rapport aux contraintes.

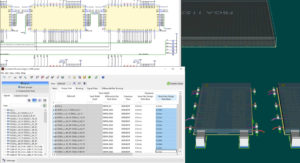

Constraint Browser - differential memory strobes
Constraint Browser avec affichage des contraintes et des résultats pour les strobes de mémoire différentielle

Toutes les contraintes dont vous avez besoin



Avec eCADSTAR, vous pouvez :

Vérifier la conformité aux normes de conception des PCB physiques, telles que les règles d’solement et des lignes de fuites

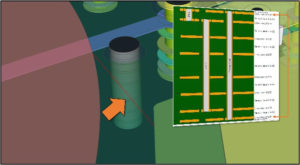

3D PCB Editor
Détecter les lignes de fuite inter-couches entre les zones planes et les formes de cuivre en 3D



Contrôler la topologie, l’impédance et le skew des signaux à haute vitesse

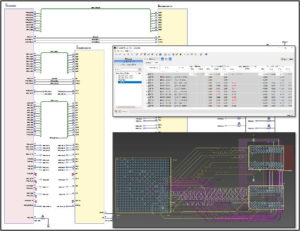

topologie personnalisées Schematic Editor
Routez selon les règles de topologie personnalisées et optimisez la longueur de routage de vos signaux.



Vérifiez la conformité aux contraintes grâce à une simulation intégrée et cohérente.

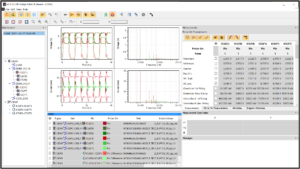

Vérifiez l'intégrité du signal
Vérifiez l’intégrité du signal et de l’alimentation avec une simulation dans le domaine temporel et fréquentiel.
