UN ENVIRONNEMENT DE CONCEPTION ÉLECTRONIQUE SANS FRONTIÈRES
UN PART EST-IL DEVENU OBSOLÈTE?

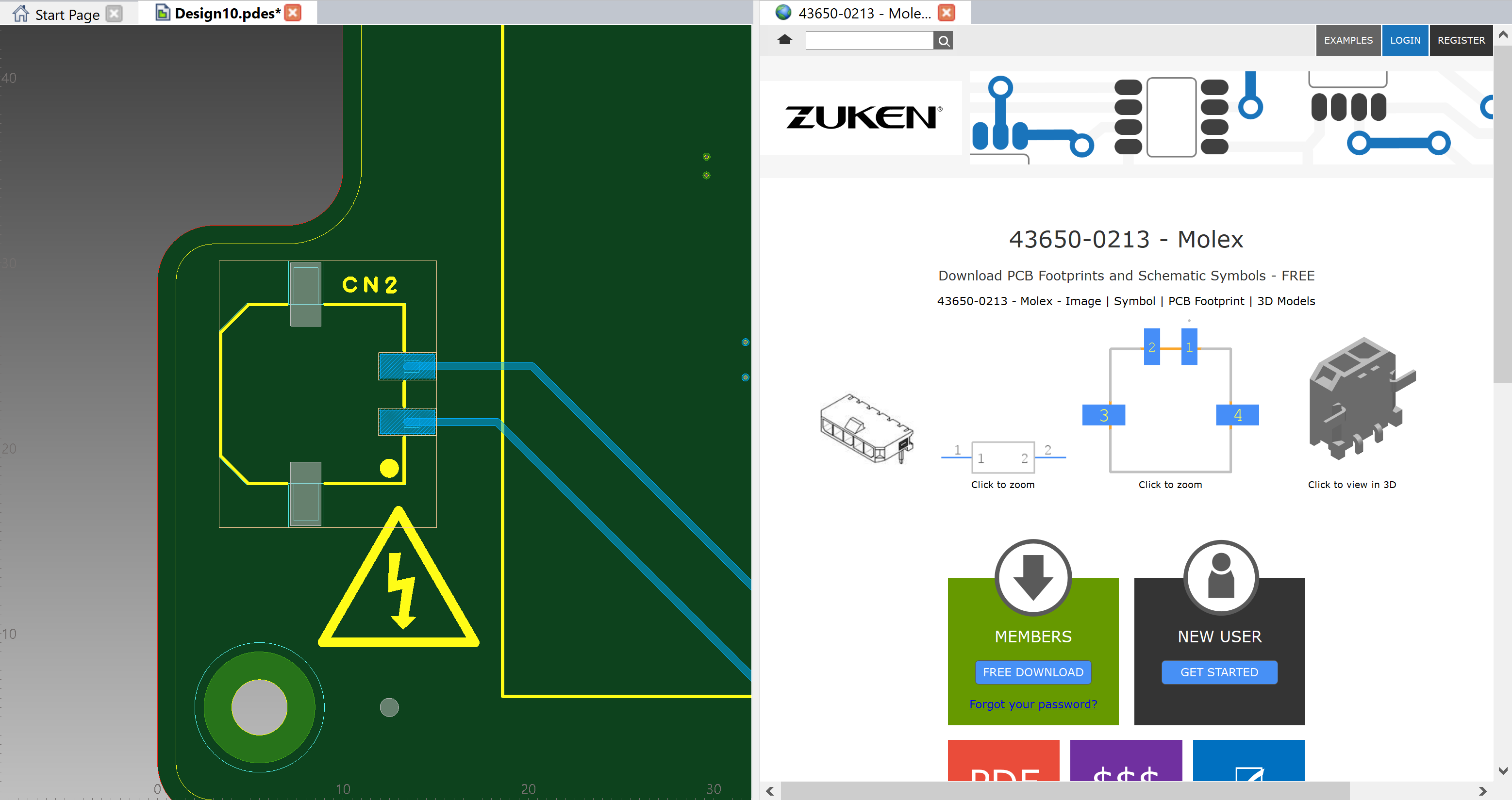

Ensuite, en utilisant la plateforme connectée à Internet, eCADSTAR Web Part Lookup vous permet de rechercher rapidement une alternative et elle apparaîtra directement sur votre curseur en un clic. eCADSTAR PCB Editor fournit une large gamme d’outils d’aide et d’automatisation, vous aidant à fournir des résultats rapides et sans erreur à chaque étape de votre processus de conception.
RECHERCHE DE PARTS WEB
eCADSTAR offre une intégration directe à certains des plus grands fournisseurs de Parts et bibliothèques de composants en ligne du monde.
La fonctionnalité de recherche Web vous permet de trouver des informations sur les Parts instantanément, avec un accès direct au stock en direct, aux prix et aux fiches techniques.
OUTILS 3D NATIFS

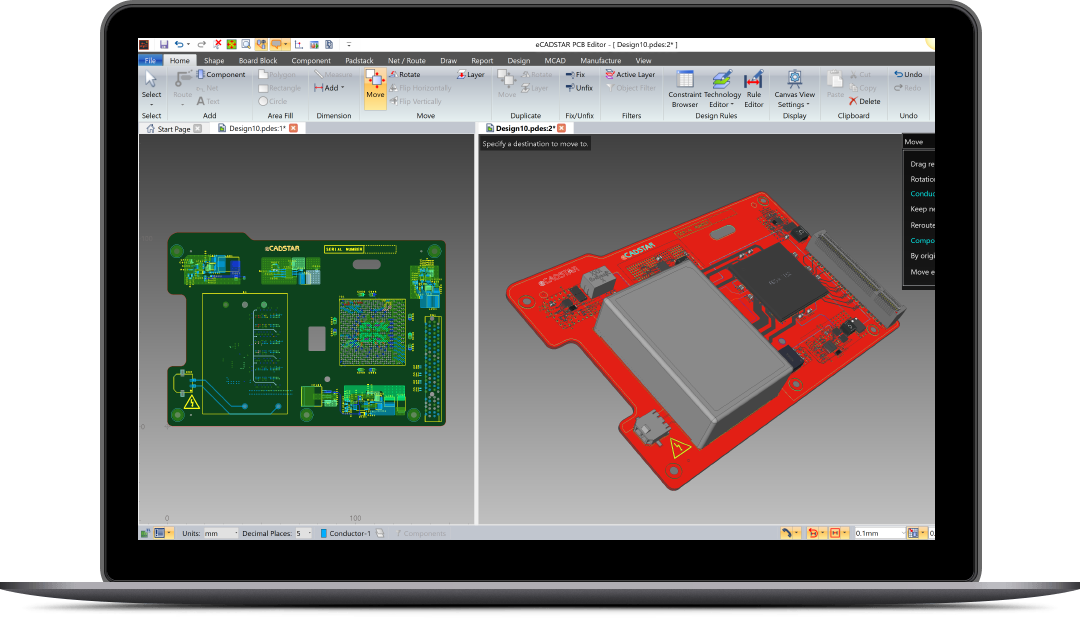

Dans eCADSTAR, vous pouvez passer instantanément de la 2D à la 3D – avec des modèles de forme précis pour une visualisation réaliste.

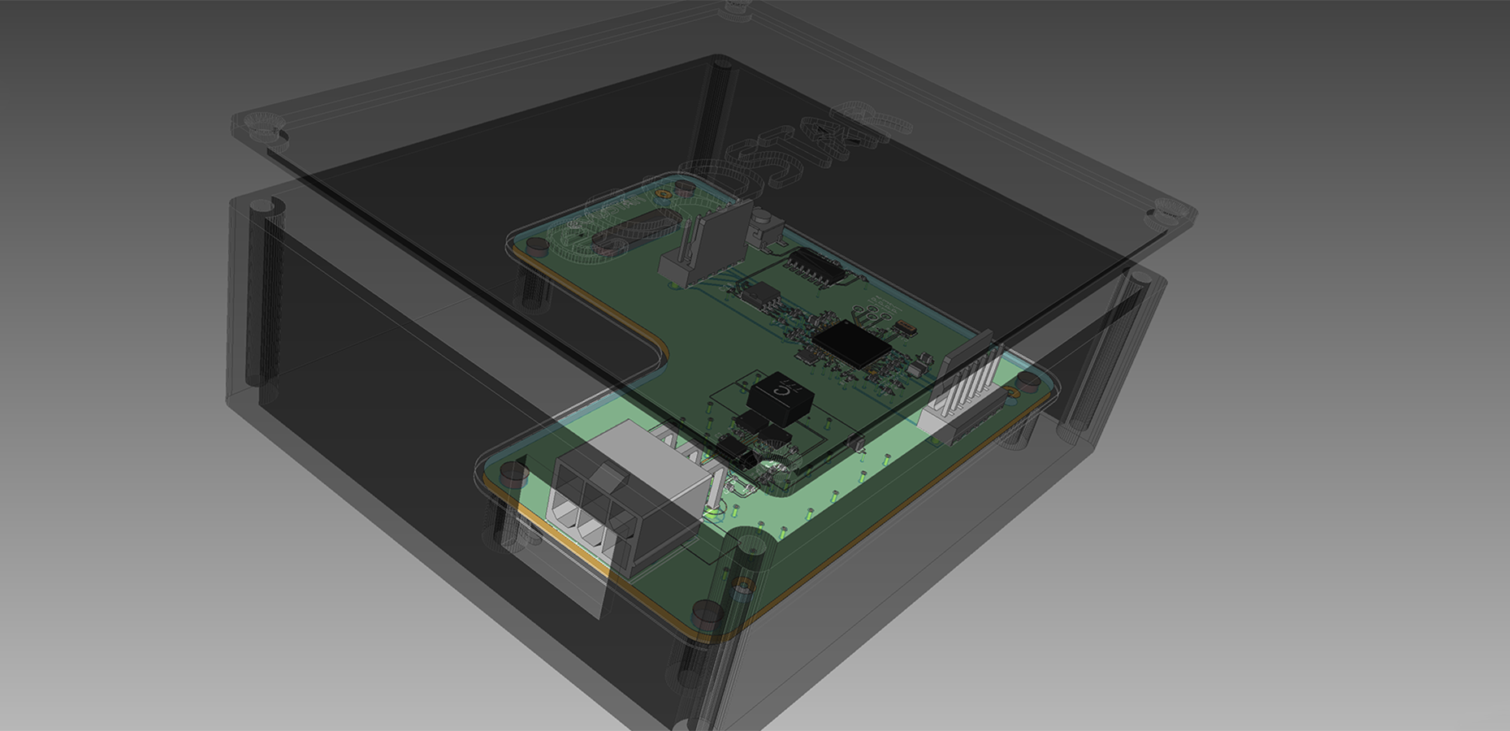

Importez et alignez des boîtiers 3D et affichez-les directement dans votre environnement de conception CAO, avec une transparence configurable et des plans de coupe mobiles. Détectez les collisions à l’aide de contrôles de collision et de dégagement automatisés configurables ou par inspection visuelle.
Collaborer avec les progiciels de conception MCAD, en important et en exportant des données mécaniques aux formats DXF, IDF, IDX et STEP.
BLOC DE BOARD
Réutilisez les circuits existants en important des blocs de cartes que vous avez créés précédemment – ou divisez votre conception pour la réutiliser et collaborer.
Définissez les zones de blocs de cartes dans votre conception de PCB et enregistrez le contenu de chaque bloc de carte dans des fichiers de conception de cartes enfants séparés. Les zones de blocs restent dans votre PCB parent, mais vous pouvez partager les cartes enfants sauvegardées avec d’autres utilisateurs. Les cartes enfants peuvent être importées dans n’importe quel modèle de PCB, en réutilisant le contenu tel que le placement, le routage et la sérigraphie. Cela peut permettre de gagner du temps et de réduire les risques pour les circuits communs ou critiques en termes de disposition, tels que les convertisseurs DC-DC ” buck “.

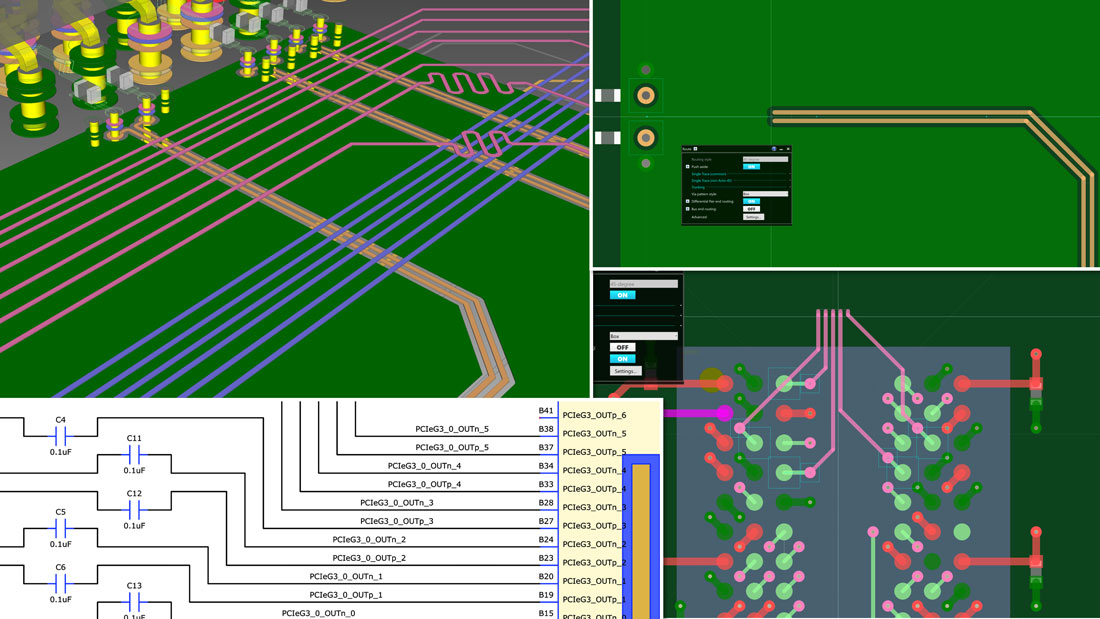

ROUTAGE INTERACTIF

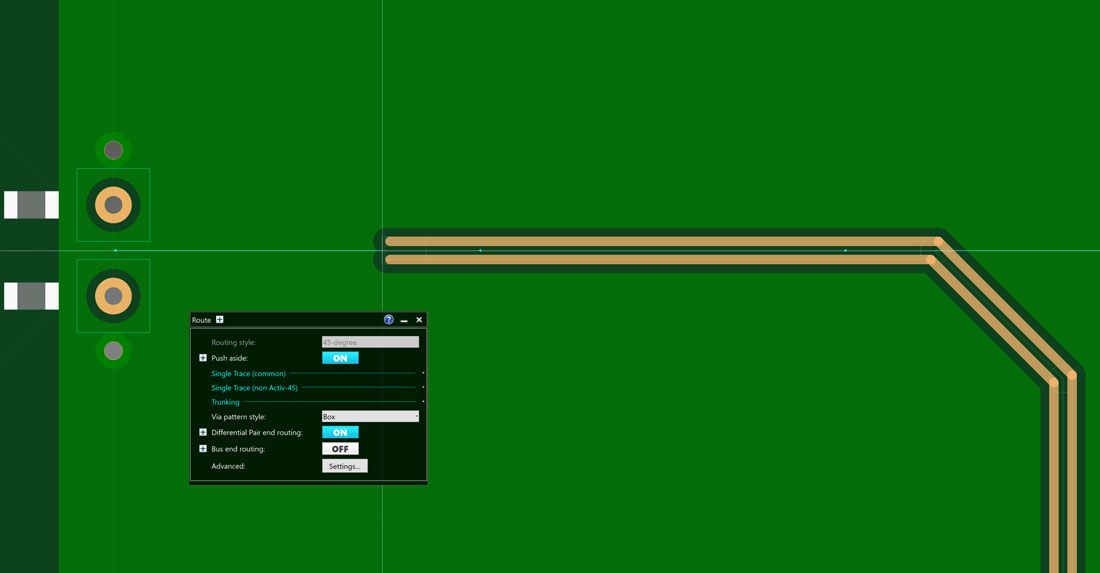

Incluant le routage à 45 degrés, les courbes, le push-aside, le springback, le copper-plough, les teardrops, la paire différentielle et le routage de bus. Complet, pratique et rapide, avec tout ce dont vous avez besoin pour concevoir et optimiser des circuits imprimés haute densité et haute performance.
PUISSANTS OUTILS DE ROUTAGE

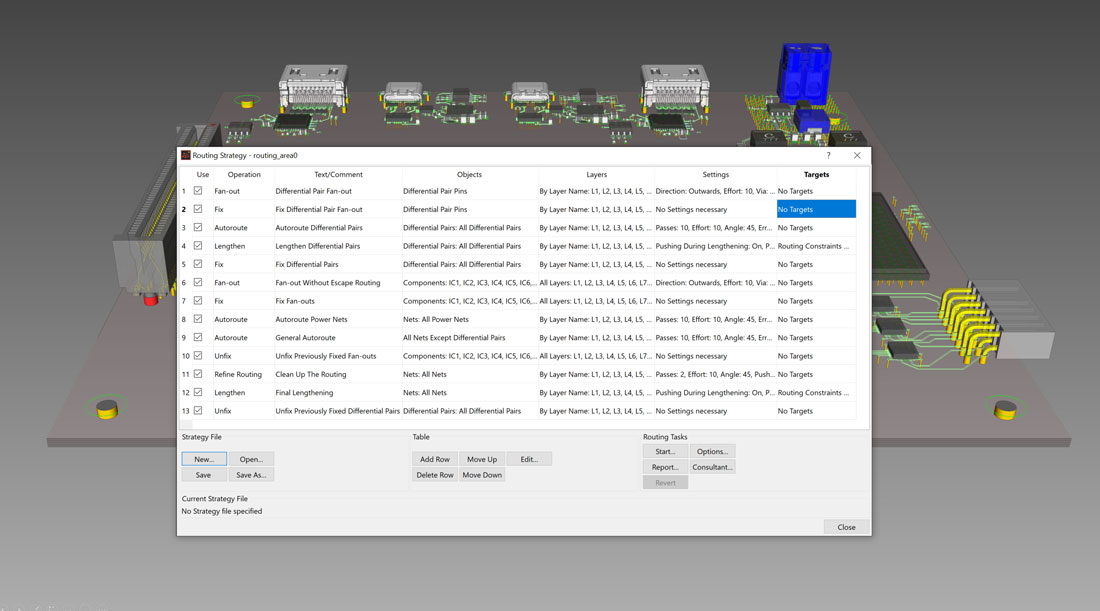

eCADSTAR comprend une riche variété d’outils de routage manuels et auto-interactifs qui vous aident à obtenir rapidement et sûrement une réalisation sans erreur. Les contraintes sont bien structurées, cohérentes et faciles à gérer, de sorte que vous puissiez toujours voir ce que vous faites.

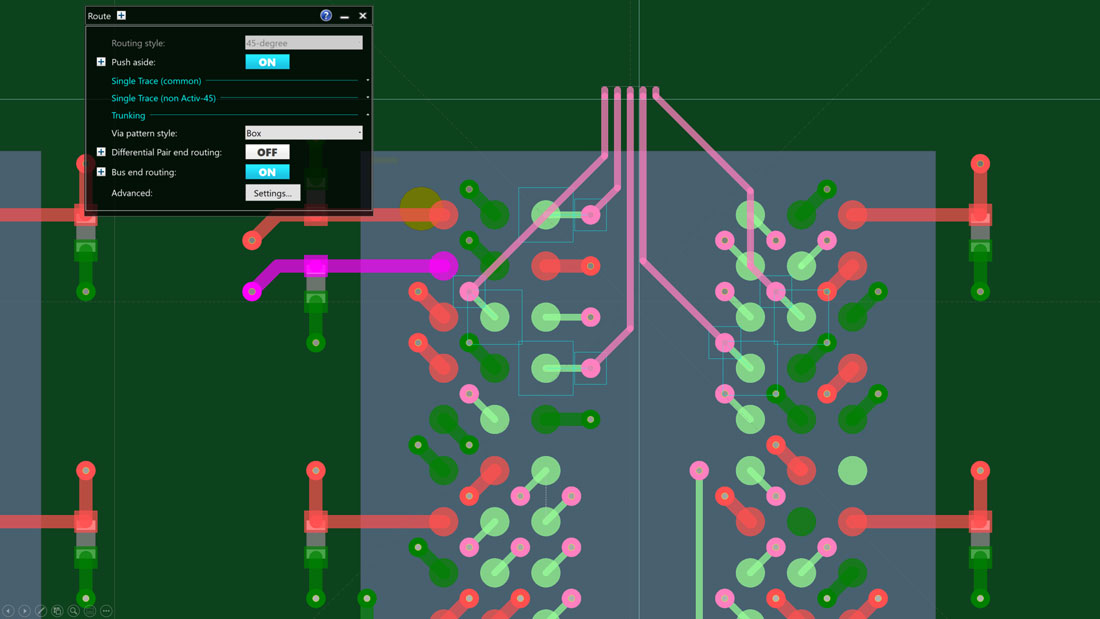

Acheminez efficacement les psites, les bus et les paires différentielles, grâce à des caractéristiques telles que:
- Lignes de guidage sur la carte
- Double-clic via la transition de couche
- Affichage en temps réel de la longueur et de l’orientation

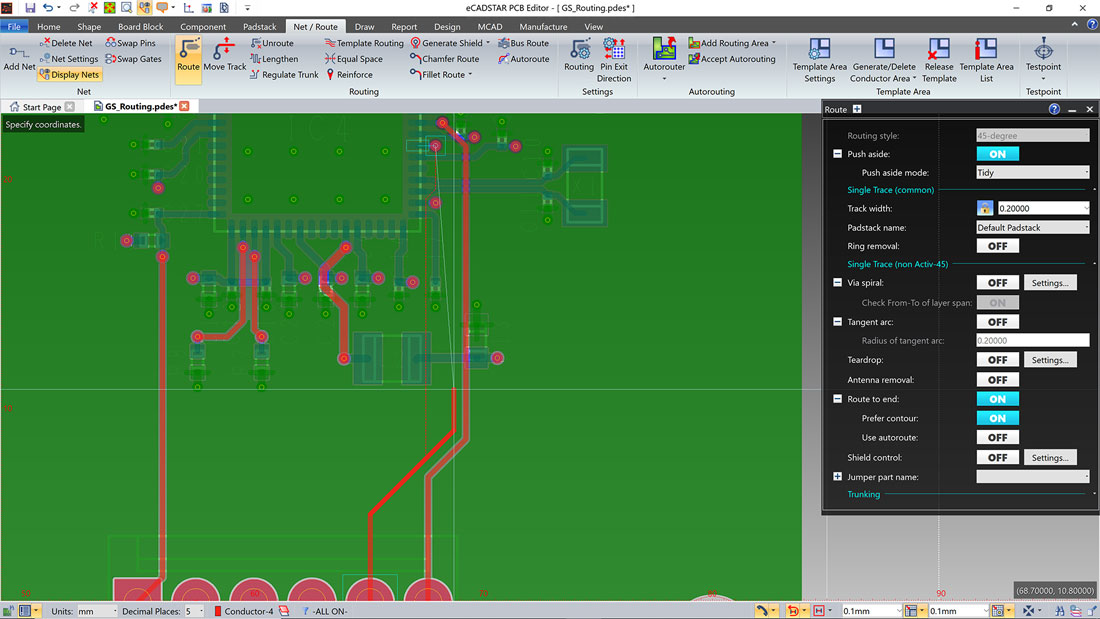

- Génération de voies d’extrémité
- Auto-routage à passe multiple ou à passe unique
- Optimisation détaillée incluant le routage High Speed
REGLES PAR ZONE

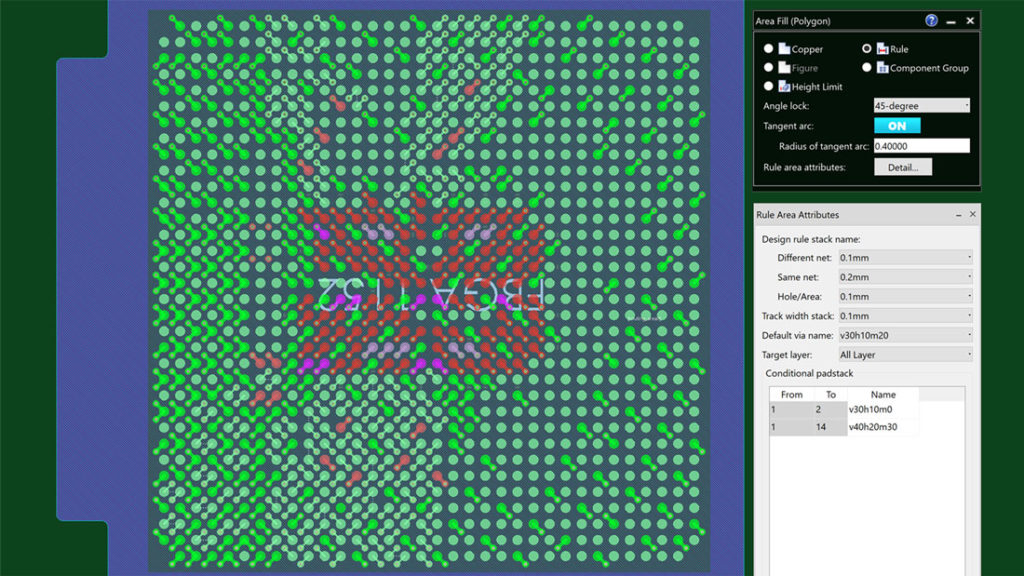

Pour les conceptions à routage dense, vous avez besoin de différentes règles de routage dans différentes zones du PCB – par exemple, le routage BGA et le routage de l’éclatement des connecteurs. Dans eCADSTAR, vous définissez les zones de règles de la même manière que vous définissez les formes de cuivre remplies ou les formes de templates. Cliquez simplement sur Polygone, Rectangle ou Cercle, puis sélectionnez les règles de conception que vous souhaitez appliquer dans cette zone.
CONCEPTION PAR CONTRAINTES
Répondez à vos critères de performance électrique en établissant des contraintes de conception. Appliquez des contraintes aux Parts, broches, réseaux électriques (E-nets), paires différentielles et autres objets dans le Constraint Browser.
Les contraintes peuvent être définies et modifiées dans le PCB ou Schematic Editor, et annotées en avant ou en arrière entre les conceptions, en s’assurant qu’elles soient toujours synchronisées. Vous saisissez les contraintes dans une hiérarchie d’objets clairement présentée, dans des tableaux clairs. Définissez des classes et des groupes pour organiser rapidement votre conception, créez des paires de broches différentielles et des bus. Sondez votre sélection entre le Canva et le Contraint Browser au niveau des broches, des Partss, du réseau ou du réseau Electriques dans le Schematic et PCB Editor simultanément.
VÉRIFICATIONS DES RÈGLES DE CONCEPTION
Dans le PCB Editor, vous disposez d’une variété d’outils de vérification des règles de conception qui peuvent être configurés pour vous aider dans votre processus de conception. Assurez-vous que vos conceptions sont valides et fabricables en utilisant le Design Rule Check (DRC) en ligne en temps réel, utilisez le DRC automatisée ou exécutez manuellement un contrôle de conception complet avec un rapport de sortie.
L’Online et ”Post-Check” DRC font référence à vos règles de fabrication, telles qu’elles sont établies dans le Rule Editor, et peuvent être facilement activés ou désactivés d’un seul clic. Le DRC fonctionne en temps réel et vous évite de créer des erreurs dans votre conception lors d’une utilisation normale de l’outil. Il peut être configurée davantage pour modifier le type de vérifications qu’il effectue, vous offrant ainsi une flexibilité et une liberté de conception supplémentaires. Le Post-Check est exécuté après chaque utilisation d’outil ou action, il effectue une analyse complète des objets sur lesquels vous avez opéré, en utilisant les paramètres et les valeurs spécifiés dans vos paramètres DRC. La même analyse peut être effectuée à un niveau de conception plus large à l’aide du contrôle de conception DRC exécuté manuellement.
LA DOCUMENTATION ET LES PRODUITS DE FABRICATION
Le développement de votre documentation de conception ne doit pas être une réflexion après coup. Avec les couches de documentation, vous pouvez générer des informations de fabrication telles que les lignes de cotes, les tableaux de perçages et les zones mises à l’échelle en plus de votre contenu de conception. Grâce à des options d’exportation entièrement configurables, vous pouvez ne générer que les couches dont vous avez besoin ou, à l’aide de la sortie PDF intelligente, produire des documents PDF avec recherche, avec des objets individuels et une visibilité commutable.
Générez des listes de Parts et des rapports de conception instantanément à l’aide des outils intégrés de création de rapports ou créez des rapports personnalisés avec un contenu et un formatage configurables. À l’aide des modèles de rapport, vous pouvez définir le contenu des rapports avec des tris, des filtres, des sections, des en-têtes/pieds et des variables macro, pour une réutilisation entre les conceptions et une intégration à votre système PLM.
Règles par secteur
Créez des zones de règles sur votre PCB – autant que vous le souhaitez et sous n’importe quelle forme. Affectez-leur des piles de règles simples et différentielles, avec la possibilité d’affiner par couche de PCB.
Outre la planification automatique des pistes et des paires différentielles dans les zones à forte densité, on peut localiser les règles aux trous de passage pour contrôler les coûts et la fiabilité. Par exemple, en spécifiant les types de vias HDI et en les plaçant uniquement là où ils sont strictement nécessaires.
3D Creepage Checks
Disponible uniquement dans eCADSTAR Advanced 3D et Ultimate
Des variables externes difficilement contrôlables, comme la pollution industrielle et l’humidité, peuvent créer des chemins sur les isolants sur lesquels le courant passe en “rampant”. Plus la tension est élevée, plus ce phénomène est probable. Un fluage imprévu pose des problèmes de sécurité et de fiabilité.
En savoir plusDesign more densely and uncover unexpected creepage paths
