Inclus dans le paquet
✔ Conception 2D / 3D Simultanée
✔ Accès aux fournisseurs de pièces en ligne
✔ Conception 2D / 3D Simultanée
✔ Accès aux fournisseurs de pièces en ligne
✔ Emprunteur de licences (network uniquement)
Un package puissant pour les ingénieurs électriciens qui souhaitent étudier le comportement électrique à l’aide de contraintes de conception, de différentes structures et d’analyses SPICE.
Payez en ligne (carte de crédit ou virement bancaire)
Maintenance incluse:
Avec eCADSTAR ENGINEER, vous avez le contrôle total de vos conceptions, de l’idée au schéma en passant par la disposition de la carte. Vous ne créez pas les PCB, mais vous voulez vous assurer que vos exigences sont prises en compte et réalisées.
eCADSTAR ENGINEER est non seulement capable de concevoir votre schéma, mais aussi de documenter vos contraintes, car leur respect est tout aussi important que de placer les pistes aux bons endroits et de maintenir la bonne longueur.
C’est pourquoi eCADSTAR ENGINEER comprend le même Constraint Browser que les concepteurs de circuits imprimés utilisent lorsqu’ils mettent en page vos cartes. Le même Browser que les réviseurs peuvent utiliser dans le Schematic Viewer gratuit.
This kind of consistency runs all the way through eCADSTAR, so everyone deals with the same things in the same terms and with the same look and feel. That way, you avoid misinterpretation and trim learning curves to a minimum. (Needs French Translation)
Il n’est pas nécessaire de terminer votre schéma avant que le concepteur de PCB ne commence à travailler. Il est facile d’annoter en avant et en arrière les changements entre le schéma et la conception du PCB.
Avec eCADSTAR Engineer, la gestion avancée des variations de conception et la hiérarchie des blocs multi-instances sont fournies en standard. Ensemble, ils constituent un moyen puissant d’organiser vos conceptions pour une réutilisation maximale et une réimplémentation minimale.
Dans chaque variante, vous pouvez faire varier non seulement l’état des composants montés/non montés, mais aussi les pièces montées, à condition qu’elles s’adaptent à la même carte nue. La gestion des variantes permet d’éviter les erreurs les plus fréquentes en fournissant des informations claires sur les variantes, directement sur votre canevas de schéma, pendant que vous travaillez.
La hiérarchie des blocs apporte clarté et structure à vos conceptions, ce qui les rend plus faciles à interpréter pour les examinateurs, en remplaçant le copier/coller par l’instanciation des blocs.
Le contenu des instances de bloc peut également être inclus dans la gestion des variations, ce qui rend le circuit encore plus clair et moins sujet aux erreurs. Par exemple, il est possible de faire varier l’utilisation de canaux d’E/S supplémentaires représentés par des instances du même bloc.
Le contrôleur SPICE dans l’éditeur de schémas eCADSTAR vous permet de contrôler la simulation analogique. Les paramètres de simulation clés sont conservés avec vos données de conception principales et la simulation est effectuée à partir de votre circuit schématique principal. Lorsque vous vérifiez des sous-circuits analogiques, vos données de conception restent automatiquement synchronisées avec ce que vous simulez.

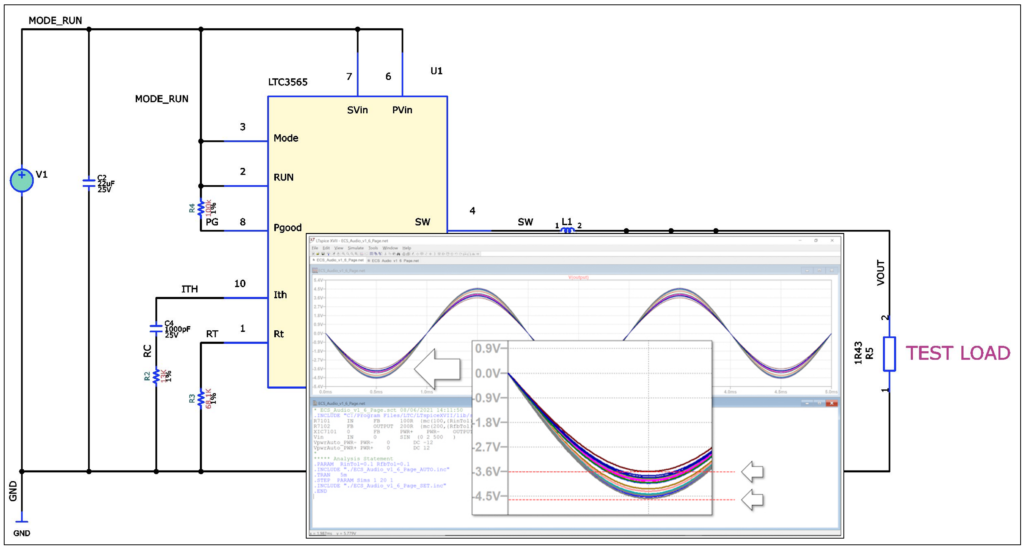

Le contrôleur SPICE est parfaitement adapté à une utilisation avec LTSPICE™. Supposons que vous deviez vérifier les performances de votre circuit de convertisseur CC-CC (buck) une fois que vous connaissez la charge de puissance probable et que vous avez choisi les composants passifs en conséquence. Comment vous assurer que votre schéma reste synchronisé avec votre netlist LTSPICE ?
La réponse est très simple : il vous suffit d’insérer les éléments de circuit spéciaux dont vous avez besoin pour contrôler LTSPICE directement dans votre schéma eCADSTAR, de sorte que votre schéma maître soit la source de données pour la simulation. De plus, vous pouvez régler les paramètres importants de la simulation directement dans l’éditeur de schémas eCADSTAR, de sorte qu’ils restent associés à vos données de conception maître.
Contrôle total de tout le processus de développement
