Im Paket enthalten
✔ Zugang zu Online-Bauteilanbietern
✔ Zugang zu Online-Bauteilanbietern
✔ Lizenzverleiher (nur bei Netzwerk-Version)
Ein leistungsstarkes Paket für Elektroingenieure, die das elektrische Verhalten anhand von Design-Constraints, unterschiedlichen Strukturen und SPICE-Analysen untersuchen möchten.
Online bezahlen (Kreditkarte oder Banküberweisung)
Wartung inklusive
Mit eCADSTAR ENGINEER haben Sie die Kontrolle über Ihre Entwürfe, von der Konzipierung über den Schaltplan bis zum PCB-Layout. Sie erstellen die Leiterplatten nicht selbst, aber Sie möchten sicherstellen, dass Ihre Anforderungen eingehalten und umgesetzt werden.
eCADSTAR ENGINEER erfasst nicht nur Ihren Schaltplan, sondern auch Ihre Constraints, denn deren Einhaltung ist ebenso wichtig wie das Verlegen der Leiterbahnen an den richtigen Stellen und die Einhaltung der korrekten Länge.
Aus diesem Grund enthält eCADSTAR ENGINEER den gleichen Constraint-Browser, den auch PCB-Designer beim Layouten Ihrer Leiterplatten verwenden. Dieser Browser kann auch von Prüfern im kostenlosen Schematic Viewer verwendet werden.
Diese Einheitlichkeit zieht sich durch das gesamte eCADSTAR-System, so dass jeder mit den gleichen Inhalten, den gleichen Begriffen und dem gleichen Look and Feel arbeitet. Auf diese Weise vermeiden Sie Missverständnisse und verkürzen die Lernkurve auf ein Minimum.
Sie müssen Ihren Schaltplan nicht einmal fertigstellen, damit ein PCB-Designer mit seiner Arbeit beginnen kann. Änderungen zwischen Schaltplan und Leiterplattenentwurf können jederzeit problemlos vor- und rückwärts übertragen werden.

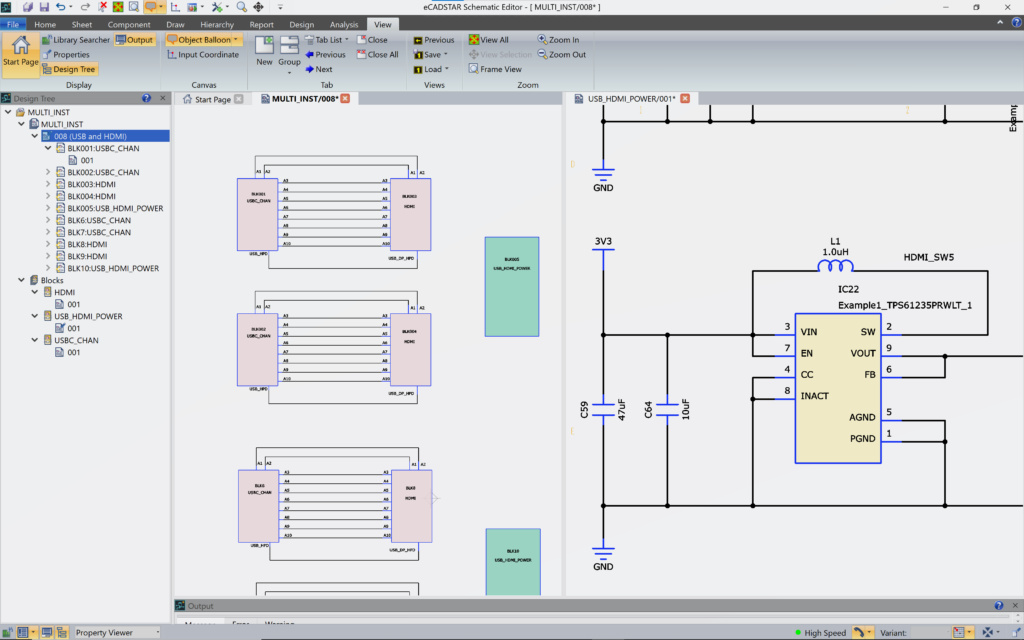

eCADSTAR Engineer enthält standardmäßig sowohl eine leistungsstarke Verwaltung von Designvarianten als von Funktionsblöcken über mehrere Instanzen. Gemeinsam bieten sie eine leistungsstarke Methode zur Organisation Ihrer Konstruktionen für eine maximale Wiederverwendung und minimale Neuimplementierung.
Sie können nicht nur den Status „bestückt/nicht bestückt“ in jeder Variante variieren, sondern auch, welche Teile bestückt sind, sofern sie auf dieselbe Platine passen. Das Variantenmanagement vermeidet häufige Fehler und liefert während der Arbeit klare Varianteninformationen direkt auf Ihrem Schaltplan.
Die Blockhierarchie bringt Klarheit und Struktur in Ihre Entwürfe, so dass sie für Reviewer leichter zu interpretieren sind, und ersetzt das fehlergefährdete Kopieren/Einfügen durch Blockinstanzierung.
Auch der Inhalt von Blockinstanzen kann in das Variationsmanagement einbezogen werden, wodurch Ihre Schaltung noch übersichtlicher und weniger fehleranfällig wird. So können Sie beispielsweise die Verwendung zusätzlicher E/A-Kanäle variieren, die durch Instanzen desselben Blocks repräsentiert werden.
Mit dem SPICE Controller in eCADSTAR Schematic Editor haben Sie die volle Kontrolle über die Analogsimulation. Die wichtigsten Simulationsparameter werden mit Ihren Master-Designdaten verwaltet und die Simulation wird von Ihrem Master-Schaltplan aus gestartet.
Wenn Sie analoge Teilschaltungen verifizieren, bleiben Ihre Designdaten automatisch synchron mit dem, was Sie gerade simulieren.

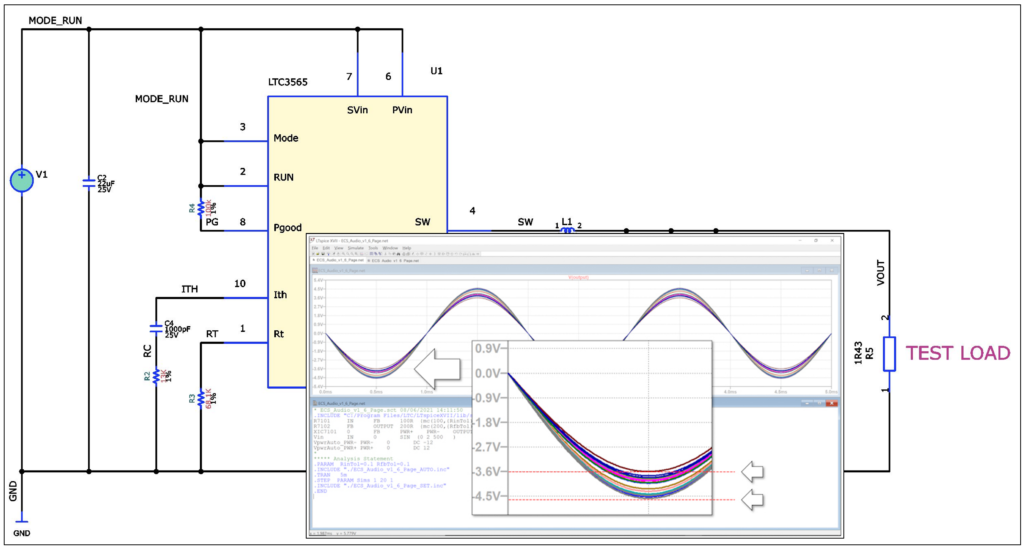

Der SPICE Controller ist optimal für die Verwendung mit LTSPICE™ geeignet. Angenommen Sie möchten die Leistung Ihrer DC/DC-Wandlerschaltung (Abwärtswandler) überprüfen, sobald Sie die voraussichtliche Leistungslast kennen und die passiven Komponenten entsprechend ausgewählt haben. Aber wie stellen Sie sicher, dass Ihr Schaltplan mit Ihrer LTSPICE-Netzliste übereinstimmt?
Die Antwort ist einfach:SSie können die speziellen Schaltungselemente, die Sie zur Steuerung von LTSPICE benötigen, direkt in Ihren eCADSTAR-Schaltplan einfügen, so dass Ihr Master-Schaltplan die Datenquelle für die Simulation ist. Außerdem können Sie wichtige Simulationsparameter direkt im eCADSTAR-Schaltplaneditor einstellen, so dass diese mit den Daten Ihres Master-Designs übereinstimmen.
Vollständige Kontrolle über den gesamten Entwicklungsprozess
