SCHEMATIC EDITOR
Eine Internet-fähige Entwicklungsplattform mit sofortigem Zugriff auf Online-Inhalte: durchsuchbare Bauteilinformationen von führenden Anbietern, Hilfe, Support und vieles mehr
Menu
INTEGRIERTE SERVICES REDUZIEREN ENTWICKLUNGSZEIT UND -KOSTEN
MÜSSEN SIE WARTEN, BIS DIE BAUTEILE ANGELEGT SIND ?
Warten Sie nicht länger, laden Sie Bauteildaten nativ innerhalb des Schaltplaneditors von Ihrem bevorzugten Online-Bauteilanbieter zur sofortigen Verwendung herunter. Mit Funktionen wie Designwiederverwendung, Designvarianten, globale Teamarbeit, Constraint-Management und vielem mehr können Ihre eCADSTAR-Designs von Anfang an und bis hin zur Fertigung gut strukturiert werden. Mit einem gut strukturierten Design ist es einfach, die Schaltungen, die Sie für Ihr aktuelles Design erstellen, in zukünftigen Produkten wiederzuverwenden.
BAUTEILSUCHE IM WEB
eCADSTAR bietet eine direkte Integration mit führenden Bauteilanbietern und Online-Bauteilbibliotheken.
Die Web-Lookup-Funktionalität ermöglicht es Ihnen, Bauteilinformationen sofort zu finden, mit direktem Zugriff auf den aktuellen Bestand, Preise und Datenblätter.
GLEICHZEITIGES ARBEITEN AN EINEM DESIGN

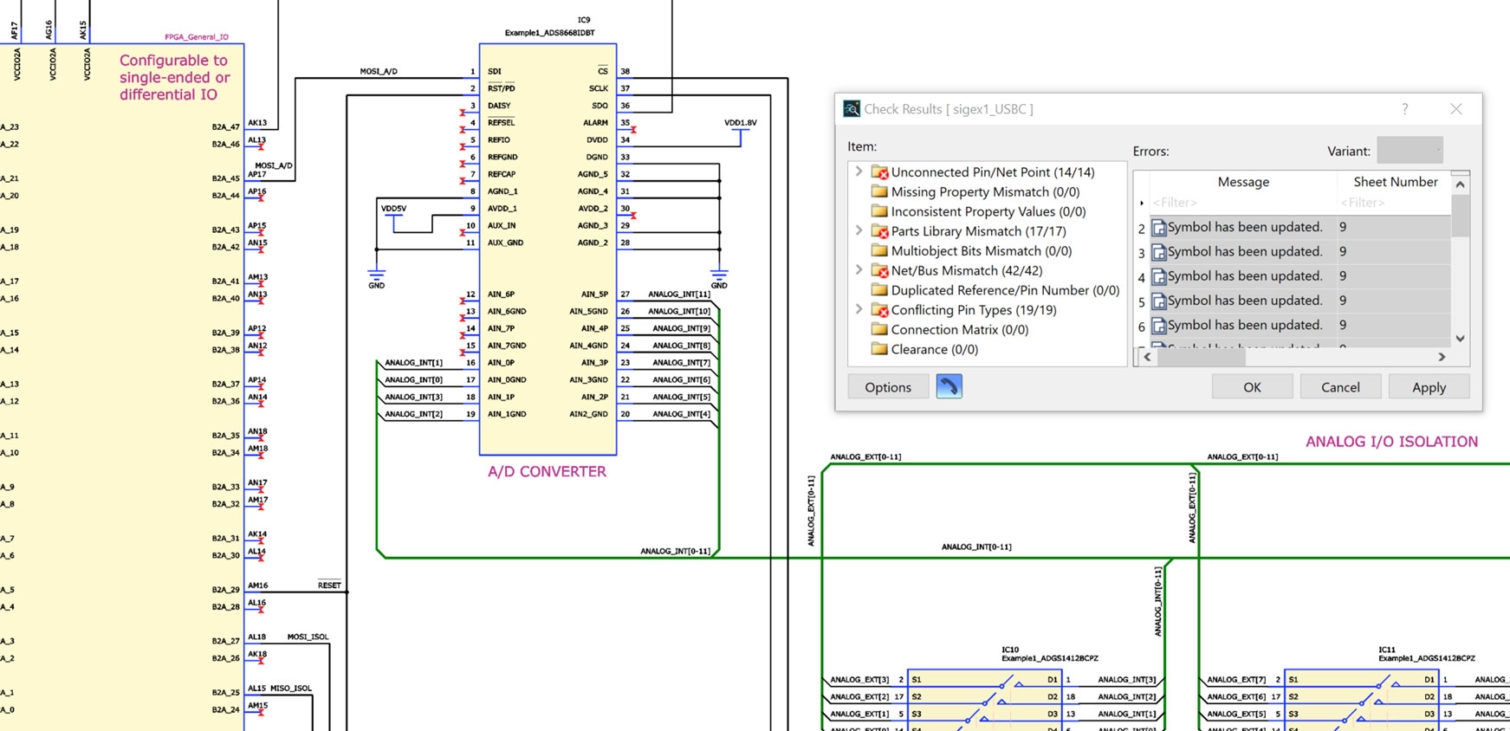

Vereinfachen Sie das Schaltplan-Layout mit Off-Page-Anschlüssen und globalen Signalen, um große Schaltungen in handliche Schaltplanblätter zu zerlegen. Blätter können innerhalb des Schaltplaneditors einzeln gesperrt werden. Während ein Ingenieur ein Blatt bearbeitet, können andere Ingenieure an einem beliebigen Standort sehen, dass das Blatt gesperrt ist. Gleichzeitig können sie alles nicht gesperrten Blätter problemlos bearbeiten.
VARIANTEN- UND KOMPONENTEN-BROWSER
Anstatt mehrere, Designs zu erstellen, die sich nur in Details unterscheiden, können Sie Designvarianten im eCADSTAR Schematic Editor anlegen. Diese Definitionen sind mit dem eCADSTAR PCB Editor intelligent verknüpft. Innerhalb jeder Variante können Sie Eigenschaften wie z.B. den Bestückungsstatus und sogar das Bauteil, das Sie verwenden möchten, steuern. Sie können die aktive Variante, die Sie gerade bearbeiten, sofort ändern.
WEITERE INFORMATIONENCONSTRAINT-GESTEUERTES ARBEITEN
Durch die Vorgabe von Constraints können Sie Ihre elektrischen Leistungskriterien einhalten. Im Constraint-Browser können Sie Constraints für Bauteile, Pins, elektrische Netze (E-Netze) und andere Objekte festlegen.
Constraints können wahlweise im Schaltplan- oder PCB-Editor gesetzt und modifiziert und zwischen den verschiedenen Ansichten vorwärts oder rückwärts annotiert werden. Dadurch wird sichergestellt, dass sie immer synchron sind. Constraints werden in einer klar dargestellten Objekthierarchie in übersichtlichen Tabellen eingegeben. Mit der Definition von Klassen und Gruppen können Sie Ihr Design schnell organisieren und Differential- oder Pin-Paare und Busse erstellen. Die Auswahl zwischen kann zwischen Arbeitsfläche und Constraint-Browser auf Pin-, Bauteil-, Netz- oder E-Netz-Ebene wird gleichzeitig im Schaltplan- und PCB-Editor geprüft werden.
WEITERE INFORMATIONEN
Eine erfolgreiche Analogsimulation erfordert eine präzise Einrichtung. Profitieren Sie von den industrieerprobten analogen Simulationsmöglichkeiten von LTspice® mit Simulationsdaten, die sehr einfach einzurichten und zu verwalten sind.
SPICE Controller

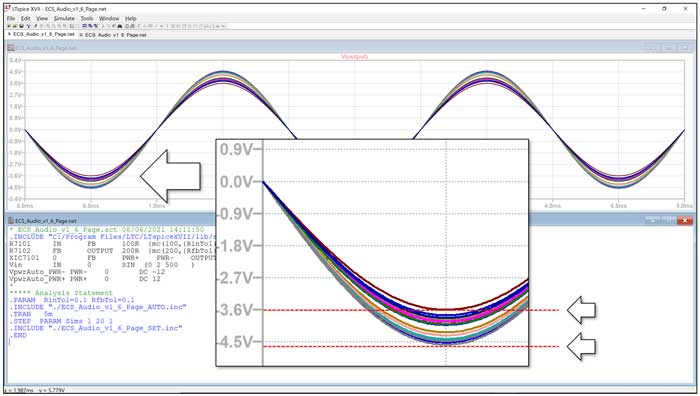

SPICE Controller ist optimal geeignet für die Kombination mit LTspice®, das kostenlos heruntergeladen und verwendet werden kann. Auf diese Weise können Sie analoge Schaltungen simulieren und gleichzeitig die wichtigsten Simulationseinstellungen mit Ihrem Schaltplanentwurf beibehalten. Das erleichtert die Verwaltung, Überprüfung und Wiederverwendung von analogen Schaltungen, selbst bei Einplatinen-Leiterplatten mit mehreren Technologien.
Mehr ErfahrenMulti-instanced Hierarchy
Strukturieren Sie Ihre Schaltpläne, um die Möglichkeiten der Wiederverwendung zu maximieren und Kopier-/Einfügefehler zu minimieren – mit der mehrstufigen Hierarchie. Sie bietet eine Blockstruktur mit klaren Funktionsübersichten und erleichtert die Überprüfung von Schaltungen, die mehrere Kanäle enthalten (z. B. Audioschaltungen).
Darüber hinaus können Sie einen Block definieren und so viele Instanzen erstellen, wie Sie benötigen, um Kopier-/Einfügefehler in kanalisierten oder sich wiederholenden Schaltungsabschnitten zu vermeiden, z. B. bei mehreren USB-E/A-Schaltungen. Außerdem können Sie wichtige Schaltkreise schnell und sicher aktualisieren, indem Sie Blockerweiterungen sofort auf ihre Instanzen übertragen.
auf ihre Instanzen übertragen.
