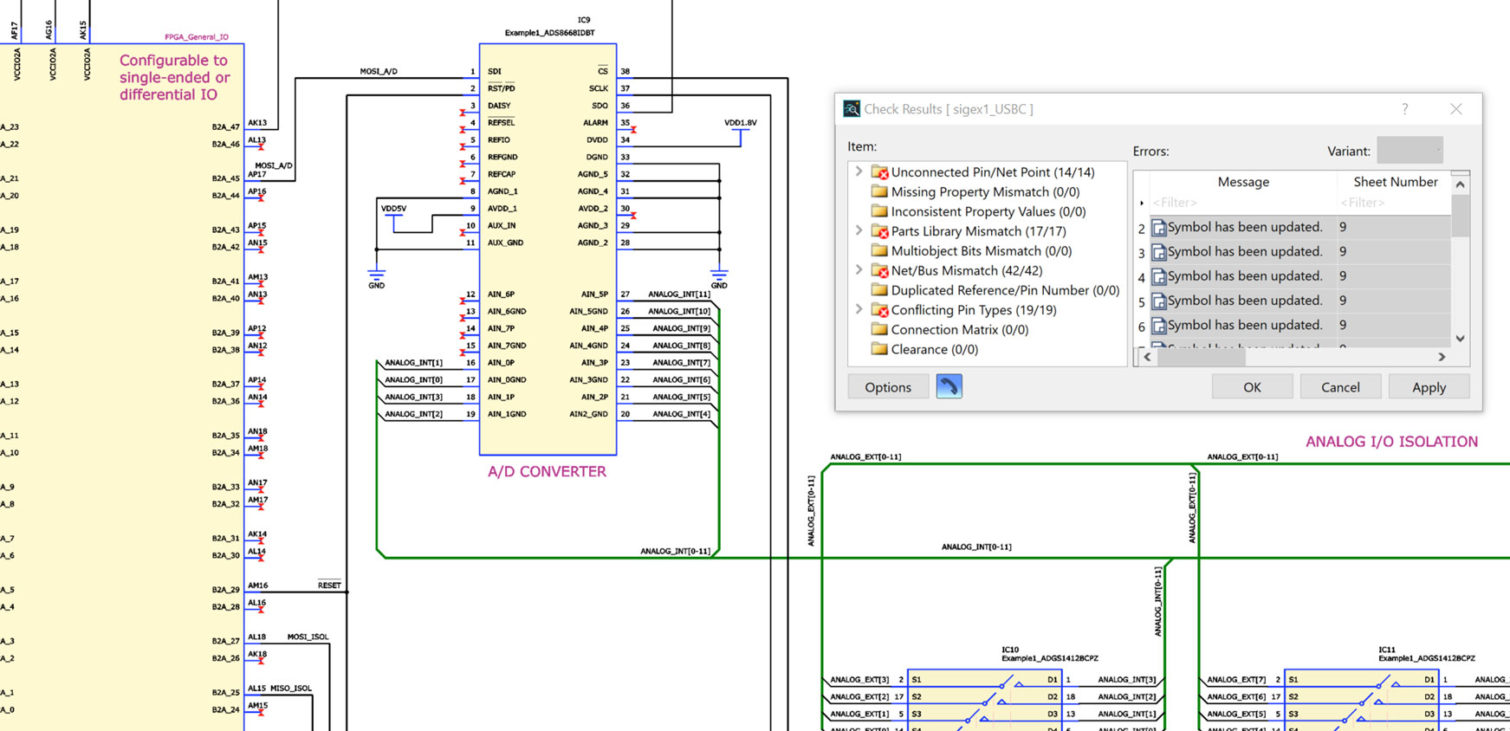

eCADSTAR Schematic Capture

Schematic Design Editor

Una piattaforma di progettazione connessa con accesso immediato a contenuti online in tempo reale: informazioni sulle parti ricercabili dei principali fornitori, aiuto, supporto e molto altro ancora.
Menu

I Servizi Integrati Riducono I Tempi E I Costi Di Progettazione

Si deve aspettare per la creazione dei componenti ?

Non aspettate, scaricate i dati delle parti in modo nativo all’interno dell’Editor Schematico dal vostro fornitore di componenti online preferito, per un utilizzo immediato all’interno del vostro progetto. Grazie alle funzionalità che includono il riutilizzo dei progetti, le varianti dei progetti, il lavoro del team del prodotto globale, la gestione dei vincoli e molto altro ancora, i vostri progetti eCADSTAR possono essere ben strutturati fin dall’inizio e fino alla produzione. Con un progetto ben strutturato, è facile riutilizzare i circuiti catturati per il vostro progetto attuale nei prodotti futuri.

eCADSTAR-FE-online-libraries2-1024x542

Ricerca Di Parti Via Web

eCADSTAR offre un’integrazione diretta con alcuni dei più grandi fornitori di componenti e librerie online del mondo.

La funzionalità di ricerca sul Web consente di trovare istantaneamente le informazioni sui componenti, con accesso diretto a stock in tempo reale, prezzi e schede tecniche.

Progettazione Simultanea

Semplificare il layout degli schemi con connettori off-page e segnali globali per spezzare i grandi circuiti in fogli di schemi gestibili. All’interno di Schematic Editor, i fogli possono essere bloccati singolarmente. Mentre un ingegnere sta modificando un foglio, altri ingegneri in tutto il mondo possono vedere che è bloccato, ma possono comunque modificare in modo sicuro i fogli non bloccati.

Concurrent design

Design variants in eCADSTAR Schematic Editor.

Browser Delle Varianti E Dei Componenti

Invece di creare progetti multipli, leggermente diversi, è possibile definire varianti di progetto in eCADSTAR Schematic Editor. Queste definizioni funzionano in modo intelligente con eCADSTAR PCB Editor. All’interno di ogni variante, è possibile controllare le proprietà come lo stato di montaggio e anche quale parte si desidera utilizzare. È possibile modificare istantaneamente la variante attiva che si sta modificando sull’area di disegno.

PER SAPERNE DI PIÙ

Progettazione Guidata Da Regole

Soddisfate i vostri criteri di prestazione elettrica impostando i vincoli di progettazione. Applicare i vincoli alle parti, ai pin, alle reti elettriche (E_net) e ad altri oggetti nel Constraint Browser.
I vincoli possono essere impostati e modificati in Schematic o PCB Editor, e annotati in avanti o indietro tra un progetto e l’altro, assicurando che siano sempre sincronizzati. Si inseriscono i vincoli in una gerarchia di oggetti chiaramente rappresentata, in tabelle chiare. Definite classi e gruppi per organizzare rapidamente il vostro progetto, create coppie di pin e bus differenziali o coppie di pin. Sondaggio incrociato della selezione tra il canvas e il browser dei vincoli a livello di pin, parte, rete o E-net, in entrambi gli editor Schematic e PCB contemporaneamente.

PER SAPERNE DI PIÙ

CONSTRAINT-BROWSER-1024x576

eCADSTAR Engineer content block multi instance hierarchy

Multi-Instanced Hierarchy



Strutturate i vostri schemi per massimizzare le opportunità di riutilizzo e ridurre al minimo gli errori di copia/incolla con la gerarchia multistandard. Fornisce una struttura a blocchi con chiare panoramiche funzionali e riduce le revisioni dei circuiti contenenti più canali (come i circuiti audio).

Inoltre, è possibile definire un blocco e creare tutte le istanze necessarie, oltre a evitare il copia/incolla in sezioni di circuiti canalizzati o ripetuti, come ad esempio circuiti multipli di I/O USB. Inoltre, è possibile aggiornare i circuiti schematici chiave in modo rapido e sicuro, proponendo istantaneamente i miglioramenti dei blocchi alle loro istanze.



SPICE Controller

SPICE Controller è abbinato a LTspice®, che può essere scaricato e utilizzato gratuitamente. Simulate i circuiti analogici mantenendo le impostazioni di simulazione chiave con il vostro progetto schematico. In questo modo i circuiti analogici sono molto più facili da gestire, rivedere e riutilizzare, anche per i circuiti stampati multitecnologia a scheda singola.

Una simulazione analogica di successo richiede un’impostazione precisa. Approfittate delle strutture di simulazione analogica collaudate nel mondo dell’industria di LTspice® con dati di simulazione molto più semplici da impostare e gestire.

PER SAPERNE DI PIÙ

ltspice simultation software 10
