Intelligent Autorouting

l'Autorouting intelligente di eCADSTAR

Velocizzate il vostro processo di progettazione con il nostro potente motore di routing automatico multipass basato sui costi
Menu

Facile accesso a strumenti di sbroglio interattivi e automatici

Lo sbroglio del progetto del PCB è forse la parte più dispendiosa in termini di tempo dell’intero processo. Questo spesso determinerà il numero di strati necessari per il tuo PCB o addirittura altererà il posizionamento complessivo dei componenti sulla scheda. È quindi importante avere accesso a una serie completa di strumenti che ottimizzano questo processo.

L’ambiente eCADSTAR Intelligent Autorouting offre un facile accesso a tutti gli strumenti di sbroglio integrati nell’editor PCB eCADSTAR. Ti consente di lavorare senza problemi con strumenti di routing automatici e interattivi. Le operazioni di sbroglio interattivo o manuale possono essere intercalate con attività automatiche che consentono di ottimizzare il processo di progettazione PCB.

A portata di mano, hai accesso alle competenze integrate nel Routing Consultant che analizzerà l’area da sbrogliare specificata e suggerirà miglioramenti al tuo progetto per facilitare il completamento. Ciò risulterà anche in una strategia di routing iniziale.

Tutto questo è completamente integrato nell’ Editor PCB nello stesso ambiente di facile apprendimento.

Assicurati che il tuo design sia ottimizzato per Autorouting

La prima domanda a cui rispondere quando si avvia il processo di sbroglio del progetto PCB è “Ho impostato il progetto in modo che sia possibile ottenere il completamento dello sbroglio?”

Questo è semplice da verificare utilizzando il Routing Cosultant “esperto” integrato che è parte integrante dell’ambiente di eCADSTAR Intelligent Autorouting.

Il Routing Consultant esegue 3 livelli di controlli “esperti” sul tuo progetto che identificheranno potenziali problemi che potrebbero essere un ostacolo al successo delle operazioni di routing interattivo o automatico:

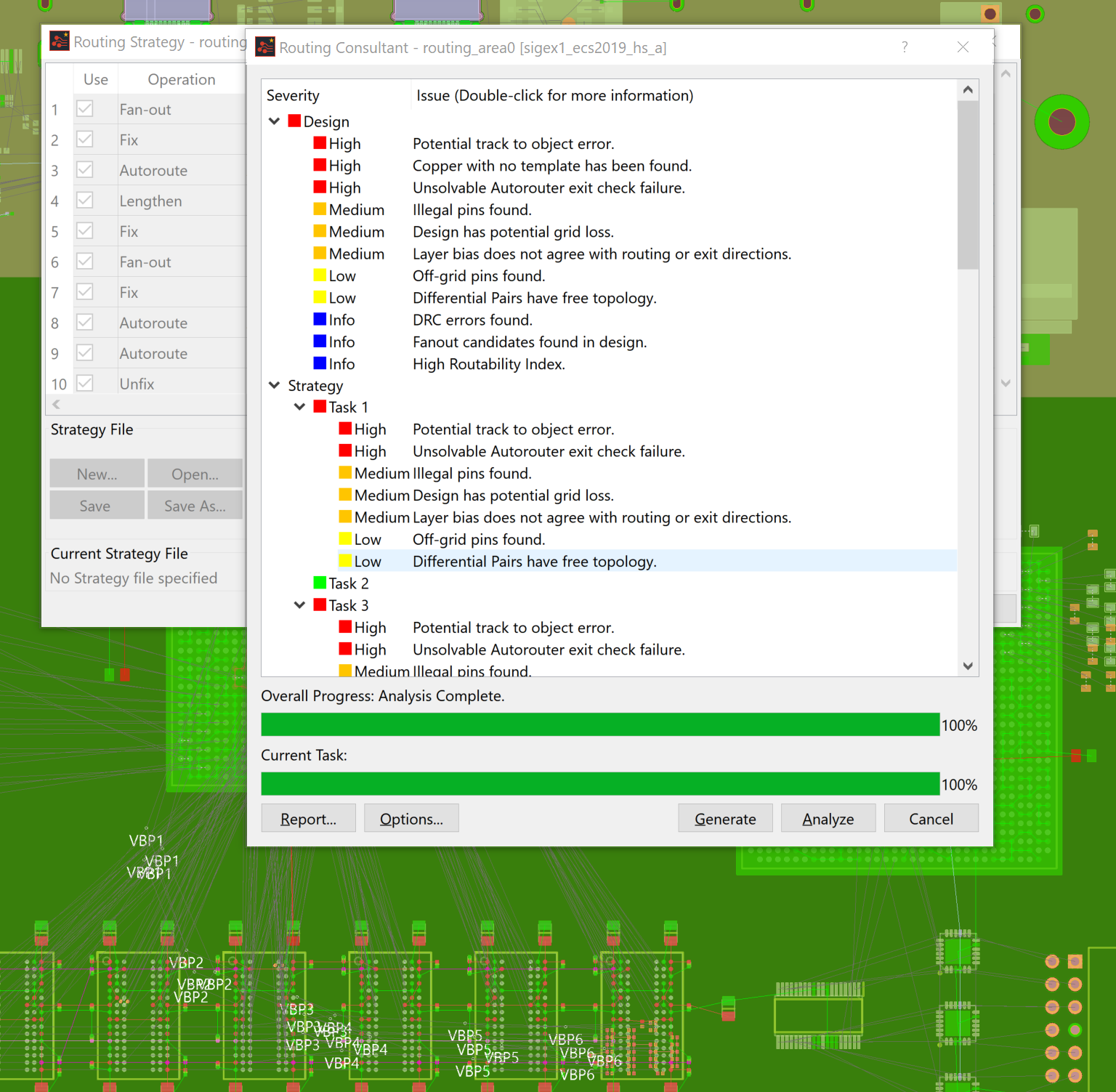

Consulente per il routing automatico nel software eCADSTAR
Design PCB ottimizzato per Autorouting
    • Alto – questo livello di controlli identificherà i problemi di configurazione del progetto che potrebbero richiedere modifiche alle regole di progettazione o persino al layout fisico.
    • Medio – questo livello di controlli identificherà i problemi che possono essere risolti alterando l’impostazione del progetto o dal consulente modificando automaticamente il passaggio
    • Basso:  questo livello di controlli identificherà i problemi che possono essere risolti modificando i passaggi utilizzati per completare il processo di routing automatico o manuale

Il consulente produrrà un rapporto dettagliato con suggerimenti su come risolvere i problemi che sono stati identificati.

È possibile correggere in modo iterativo e rieseguire il Routing Consultant per eliminare questi ostacoli.

Utilizzando le informazioni ottenute durante l’analisi, il Routing Consultant può generare automaticamente una strategia di sbroglio passo passo per il progetto.

Definisci e perfeziona automaticamente una strategia per un facile completamento dell’autorouting

Completare lo sbroglio del tuo PCB Design è un processo complesso. In qualità di designer, probabilmente eseguirai una serie di passaggi predefiniti per completare questo processo. Utilizzando le informazioni raccolte durante l’analisi del progetto, il consulente del percorso può generare automaticamente una strategia graduale suggerita per il completamento del percorso. Puoi scegliere di utilizzare questa strategia o, in qualità di esperto nella progettazione del layout, puoi modificare questa strategia per massimizzare l’efficienza durante il processo di sbroglio.

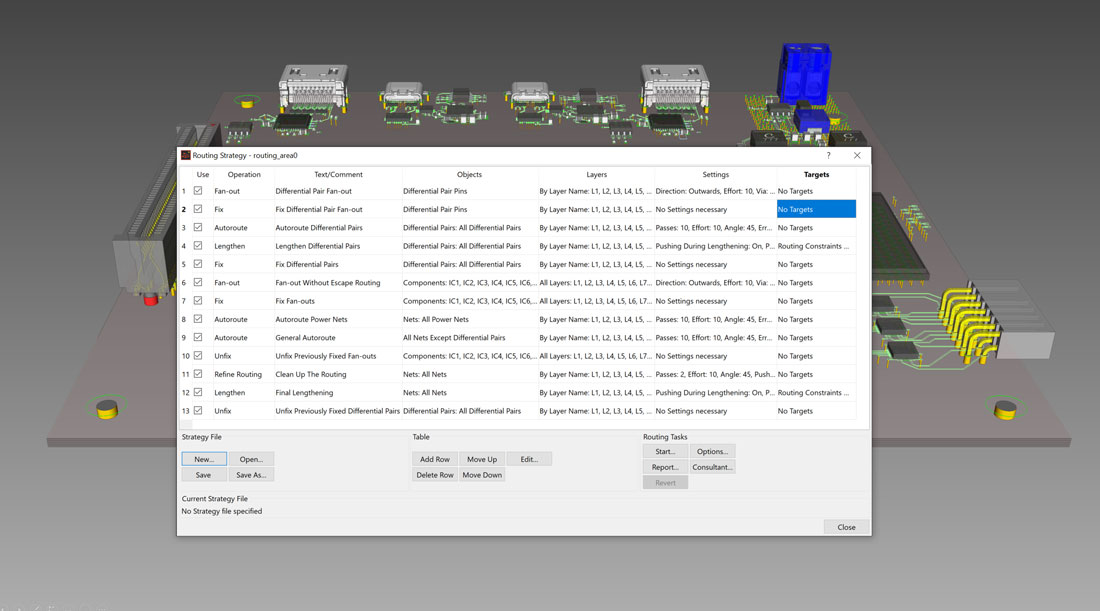

 Consulente di sbrogliuo in eCADSTAR
Consulente di sbroglio in eCADSTAR Software

Le strategie consistono in una sequenza di passaggi per completare il processo di sbroglio. Ad esempio, con un progetto ad alta velocità, i primi passi nel routing potrebbero essere sbrogliate le reti critiche sul progetto. I primi passaggi di questo potrebbero essere i seguenti:

     *Generazione fan-out per reti a coppie differenziali

     *Router automatico delle coppie differenziali

     *Allunga le coppie differenziali per soddisfare i vincoli di lunghezza e inclinazione



Per ciascuno di questi passaggi, è possibile definire obiettivi che devono essere soddisfatti affinché un passaggio venga completato. Se un passaggio non ha raggiunto gli obiettivi, hai una serie di opzioni:

  • Consenti all’intelligenza degli strumenti automatici di regolare in modo adattivo le impostazioni del router e ripetere il passaggio
  • Interagisci manualmente, utilizzando il routing interattivo per ottimizzare i risultati in base alle tue esigenze

Ciò ti consente di combinare la tua esperienza con i potenti strumenti forniti in eCADSTAR.

La flessibilità dell’ambiente della strategia di sbroglio ti consente di mettere in pausa, tornare a qualsiasi fase e persino eseguire operazioni di sbroglio manuale o interattivo sul progetto e riprendere la tua strategia.

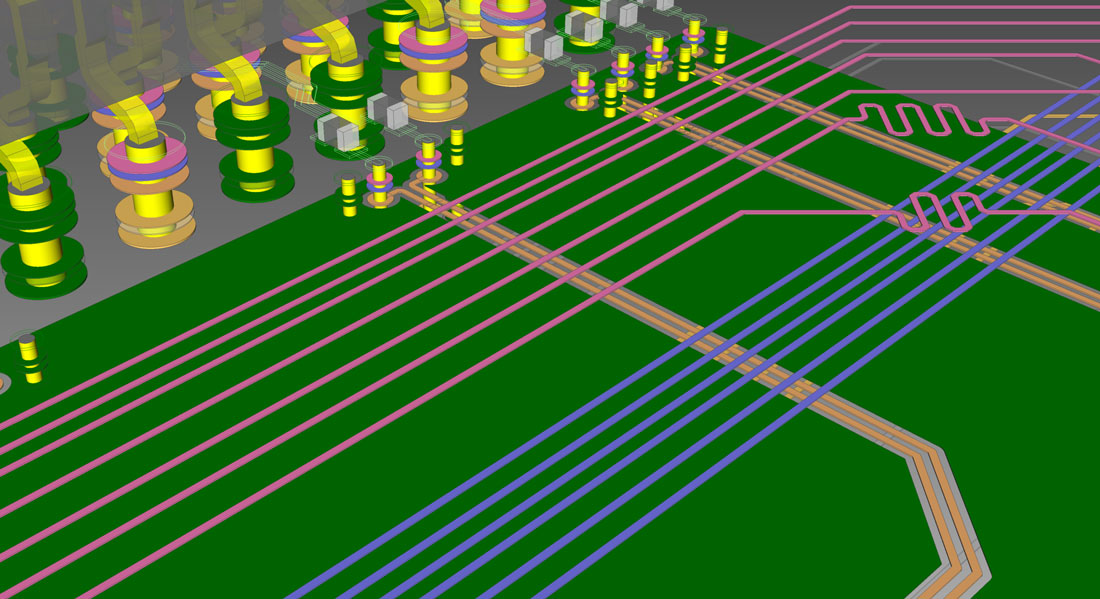

Risultati dell’autorouting di eCADSTAR

 Routing nel software eCADSTAR 3D
eCADSTAR Autorouting Results

L’ambiente di autorouting intelligente eCADSTAR fornisce l’accesso agli strumenti completi incorporati in eCADSTAR. Ciò include risultati nativi a 45 gradi per reti a traccia singola e coppia differenziale. Obbedisce ai vincoli ad alta velocità che sono stati specificati nel browser dei vincoli e alle regole di progettazione di produzione come le direzioni di uscita dei perni e la polarizzazione dei livelli, dall’Editor delle regole. All’autorouter può essere concessa libertà per raggiungere i tuoi obiettivi di completamento, regolando le impostazioni di routing.
