PCB Design Constraints Manager

I vostri vincoli definiti all'interno del vostro Schema vengono trasferiti fino alla progettazione del PCB

Chi È Il Responsabile ?

Soddisfate i vostri criteri di prestazione elettrica impostando i vincoli di progettazione. Applicate i vincoli ai componenti, ai pin, alle connessioni (E-nets) , alle coppie di differenziali e ad altri oggetti nel Constraint Browser.

Constraint browser

Impostare delle regole permette di verificare che il vostro progetto soddisfi gli standard, interni o esterni. E il vostro progetto seguirà queste regole man mano che sviluppate il vostro PCB, perché è molto meno costoso evitare un problema che trovarlo e risolverlo in seguito.

Una regola impostata in anticipo lavora per voi, ma la coerenza è fondamentale. Un vincolo nelle regole di progettazione della libreria deve avere lo stesso aspetto e funzionare allo stesso modo di uno applicato localmente, nello schema o sul PCB.

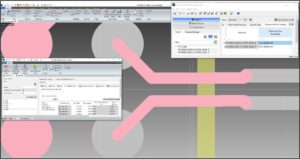

Design-rules-and-constraints-300x159 — Restringimento automatico delle tracce del segnale strobe di una DDR4 commutando tra gli stack di regole della coppia differenziale mentre si avvicina al controllore. Gli stack di regole delle coppie differenziali definiti nella libreria possono essere impostati come vincoli utilizzando il Constraint Browser condiviso sia nella progettazione schematica che fisica del PCB.

Design Rule e Constraints

Impostate o modificate le regole di progetto nello Schematic Editor o nel PCB Editor. Definite la tecnologia e le regole di progettazione in Library Editor. Mantenete le vostre impostazioni di progetto in modo sincronizzato con la vostra libreria master o rendetele locali.

Le impostazioni locali possono essere utili per i prototipi, mentre le impostazioni sincronizzate sono migliori per la produzione.

Gestite le regole in Constraint Browser, in una gerarchia di oggetti chiaramente presentata. Il look and feel è lo stesso sia che lo facciate in Schematic Editor che in PCB Editor.

La forward and back annotation assicura che le vostre regole siano sempre sincronizzate. Definite classi e gruppi per organizzare il vostro progetto e le vostre regole. Create coppie differenziali e bus.

Effettuate il cross probe delle selezioni tra la grafica e il Constraint Browser sia in Schematic Editor che in PCB Editor. Evidenziate gli oggetti che state selezionando impostando i colori e sfruttando le opzioni di visibilità come l’ombreggiatura tra coppie di pin differenziali e le coppie di pin delle E-net.
Sbrogliate in tranquillità, aiutati dalla visualizzazione simultanea delle misure in tempo reale rispetto alle regole.
