LIBRARY EDITOR

La vostra libreria è il cuore del vostro processo di progettazione. Deve essere facilmente controllabile, supportando la collaborazione tra molti utenti in diverse fasi di progettazione - e anche la...

Internet incontra il desktop senza confini

Vuoi Creare La Tua Libreria Rapidamente E Facilmente?

Risparmia tempo scaricando parti pre-progettate, simboli, impronte e modelli 3D da fornitori di componenti online e uniscili automaticamente nella tua libreria.

Web Part Lookup

eCADSTAR è dotato di un’integrazione diretta con alcuni dei più grandi fornitori di parti e librerie di componenti online del mondo (Allied Electronic & Automation, Arrow, Digi-Key, Mouser Electronics, RS, SamacSys e Ultra Librarian).

La funzionalità di ricerca sul web vi permette di trovare immediatamente informazioni sui componenti, con accesso diretto alle scorte in tempo reale, ai prezzi e alle schede tecniche. Oltre alle informazioni sulle parti e alle schede tecniche, molti dei fornitori supportati forniscono dati sulle parti eCADSTAR che è possibile scaricare e unire nella propria libreria, gratuitamente.

Ricerca E Download Di Parti Sul Web

Scaricare le parti è un metodo veloce ed efficiente per costruire la propria libreria. Fornendoti le proprietà delle parti, i simboli schematici, le impronte dei PCB e i modelli 3D, tutti pronti per essere utilizzati nei tuoi progetti. Le impronte vengono mappate automaticamente ai livelli specifici della vostra libreria e al set di colori, mantenendo l’allineamento del modello 3D esistente. Riducete la necessità di modificare e rielaborare le parti, mantenendo il pieno controllo sui contenuti della libreria.

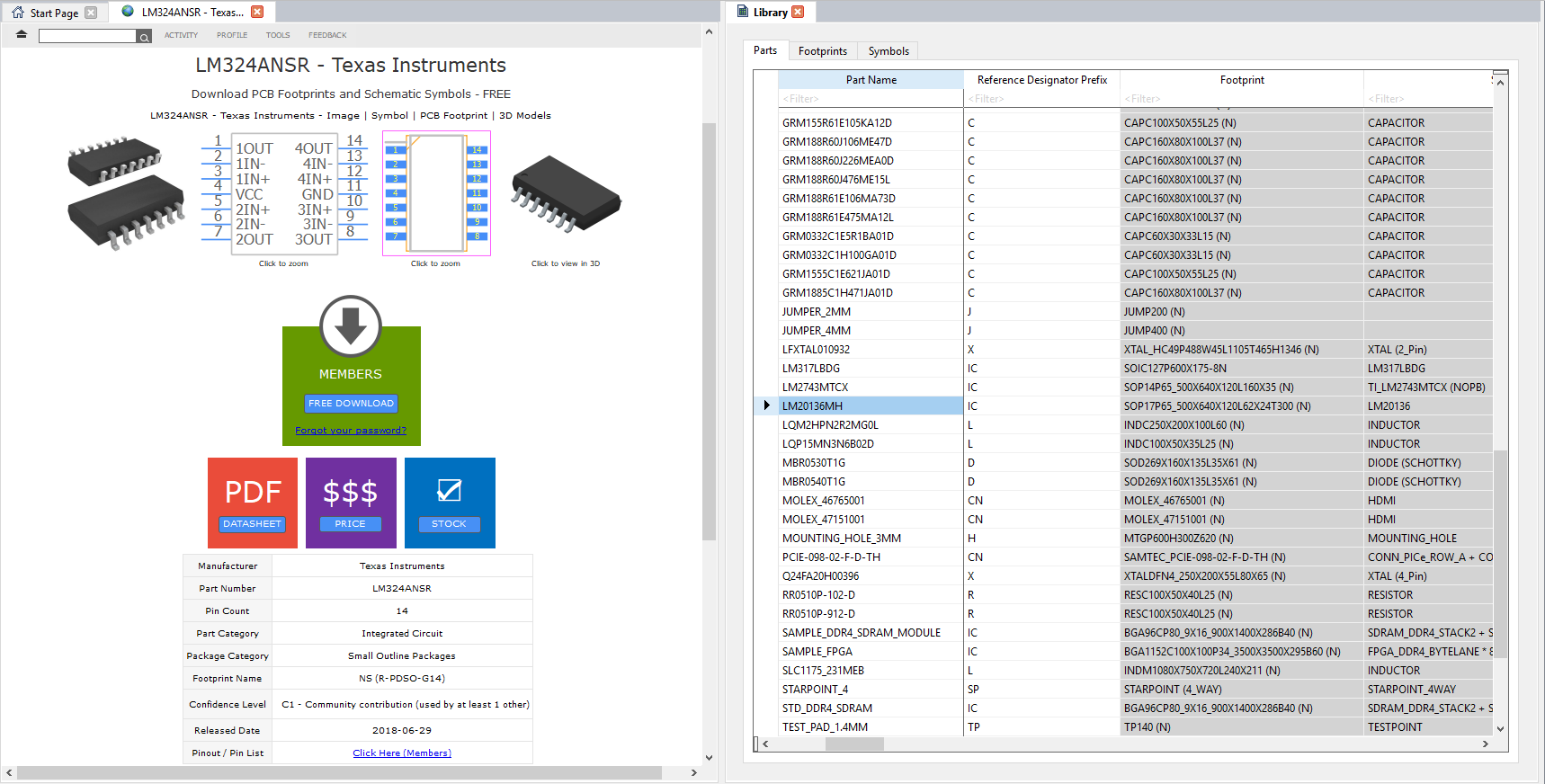

eCADSTAR-LE-online-libraries1-1-1024x520 — Motore di ricerca di componenti SamacSys

Libreria Unica Unificata E Centralizzata

In eCADSTAR è possibile fare riferimento ad una libreria condivisa da tutte le applicazioni eCADSTAR.

È possibile accedere ai dati della libreria da eCADSTAR Library Editor, Schematic Editor e PCB Editor utilizzando il pannello di ricerca della libreria. Approvare le parti all’interno di Library Editor per renderle immediatamente disponibili ai progettisti. Quando si ricaricano le informazioni della libreria in Schematic o PCB Editor, il progetto viene aggiornato con le ultime modifiche. Fino ad allora, le informazioni di progettazione basate sulla libreria rimangono così come sono, quindi la stabilità è sotto il vostro controllo.

Tecnica E Regole

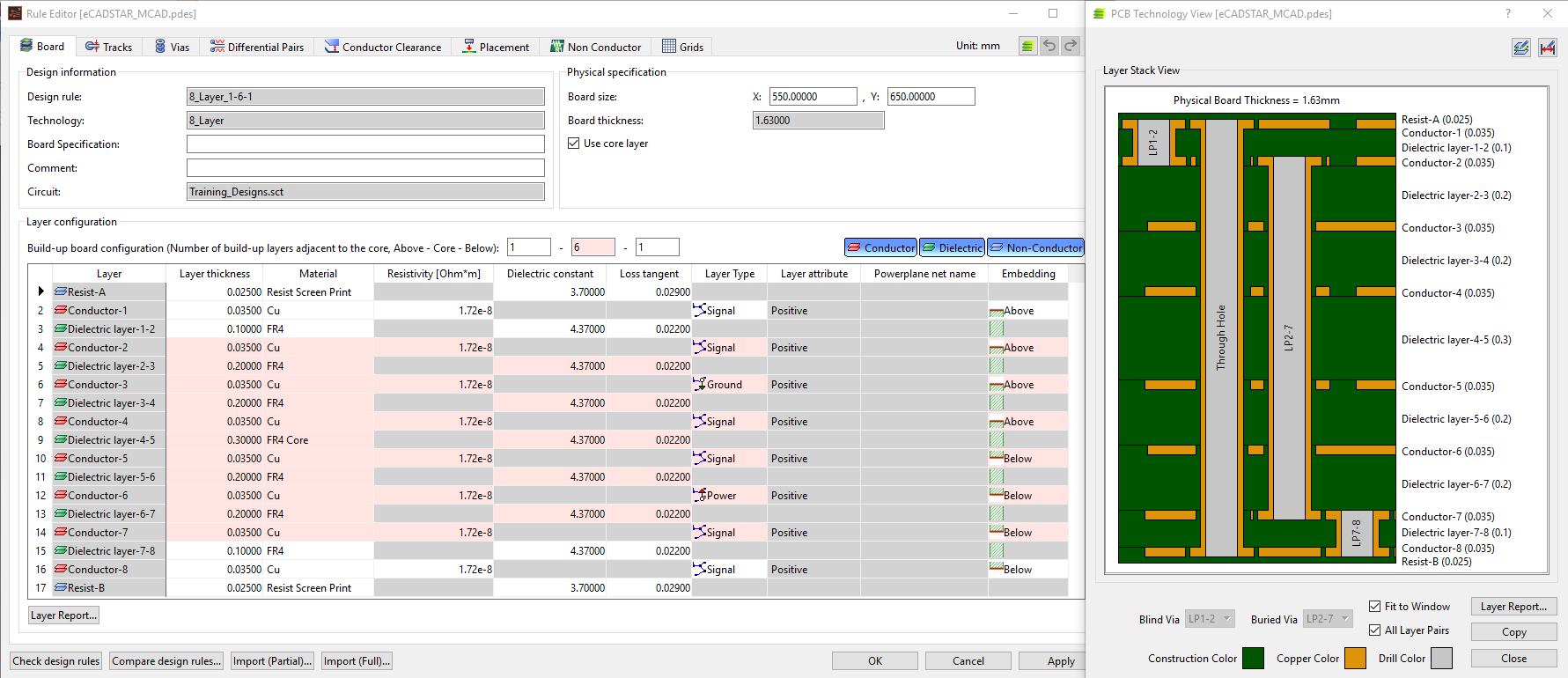

Assicuratevi che i vostri progetti siano realizzabili. Definite le tecnologie della scheda e le regole di produzione in Library Editor. È possibile utilizzarle in più progetti. È possibile apportare modifiche locali alla tecnologia e alle regole durante il layout del PCB. Passate senza soluzione di continuità da uno stack-up di livelli all’altro man mano che il vostro progetto si evolve, con una mappatura intelligente per gestire i conteggi dei livelli modificati. Come per le parti della libreria, è possibile sincronizzare i progetti con i contenuti più recenti della libreria sotto il proprio controllo.

Editor Di Simboli E Footprint

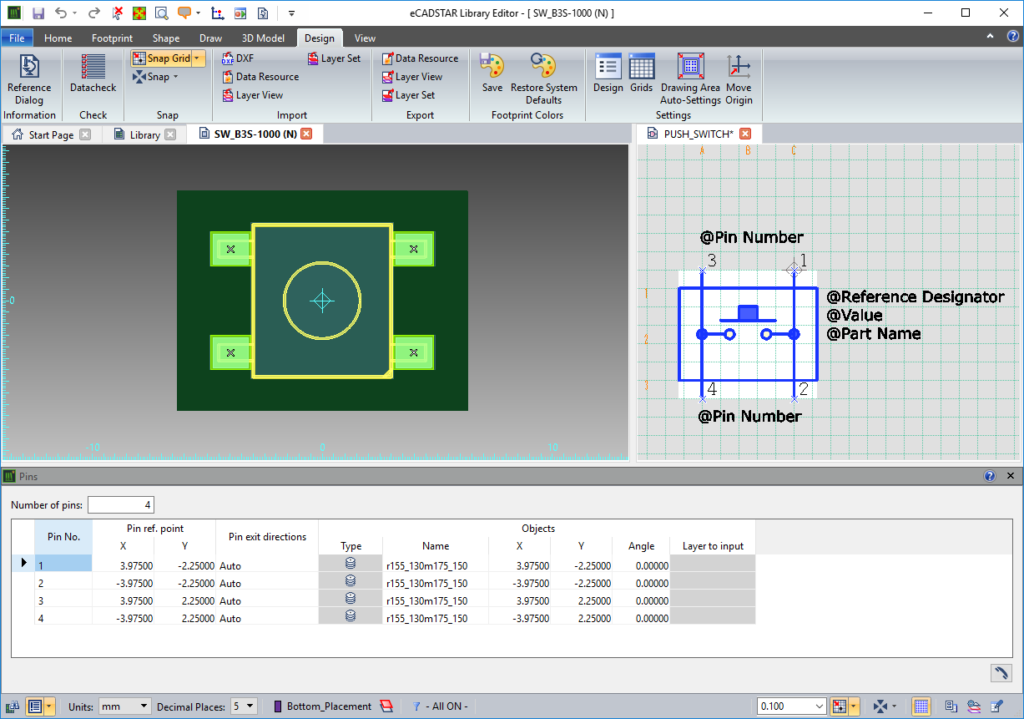

Gli editor di footprint e simboli forniti all’interno del Library Editor facilitano la creazione e la personalizzazione per soddisfare gli standard aziendali. Assegnare e allineare i modelli 3D, in modo nativo, all’interno dell’ambiente di progettazione o disegnare i dati di forma dei blocchi utilizzando le aree dei componenti 3D, passando senza soluzione di continuità tra le viste 2D e 3D.

Editor Pad E Padstack

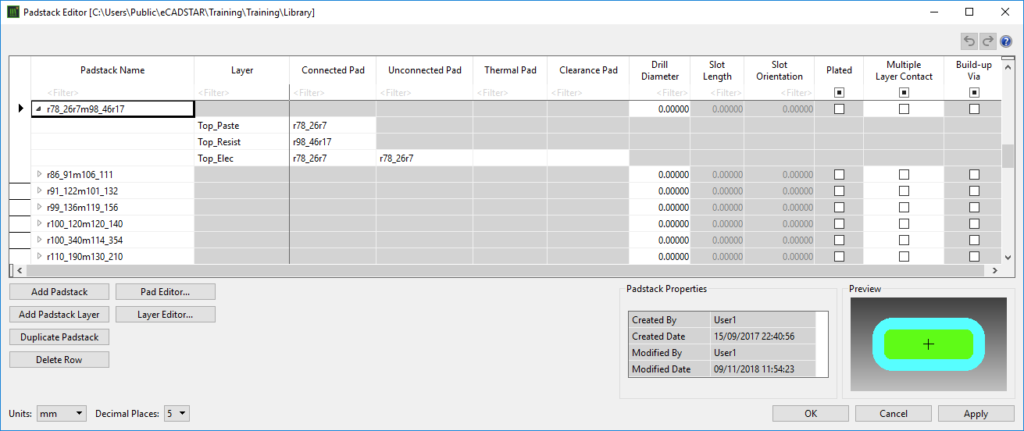

Generare pad e padstack utilizzando gli editor parametrici, con definizioni da uno a molti livelli che consentono il riutilizzo indipendentemente dal numero di livelli nel vostro progetto di PCB.

3D Model Manager

Il Gestore modelli 3D organizza i modelli 3D in base ai vostri standard con una fantastica visibilità 3D.

Rinominate, assegnate o cancellate i modelli dei componenti 3D e avrete trasparenza su ciò che ciascun modello 3D rappresenta nella vostra libreria.

Ad esempio, la convenzione di denominazione del footprint aziendale.

Schede Tecniche

Agosto 07, 2019

Library Editor Scheda Tecnica

Collegarsi al fornitore di parti preferito direttamente dall'interno dell'applicazione Library Editor di eCADSTAR per cercare informazioni sulle parti, come le scorte, i prezzi e le schede tecniche. Scaricare parti, simboli, footprint e modelli 3D e unirli immediatamente alla libreria con la mappatura automatizzata di layer e attributi.

Read now

Un'interfaccia completa e unificata per la creazione e la gestione delle risorse di progettazione - più di una semplice libreria di parti.
