PCB Design Editor

PCB Editor è l'applicazione di layout PCB di eCADSTAR
Menu

Ottieni risultati con PCB Editor—

Comprovato, professionale, connesso, completo

PCB Editor è l’applicazione di layout PCB di eCADSTAR, una parte fondamentale della nostra soluzione EDA unificata e connessa a Internet per la progettazione di PCB. Le applicazioni eCADSTAR sono chiare e coerenti. Lavori velocemente e correttamente. Unica interfaccia utente. Connettività web universale. Tecnologia collaudata nel settore. Una breve curva di apprendimento, tutte le funzionalità necessarie sono dettagliate per ottimizzare i tuoi progetti.

Web istantaneo e parti locali

Risparmia tempo durante la prototipazione, anche prima che i nuovi componenti siano nella tua libreria. Scarica quello che ti serve e continua a lavorare. Cerca un componente e apparirà sul tuo cursore. Rilascialo e diventa parte del layout del tuo PCB.

La ricerca di web part offre agli ingegneri PCB l’accesso a vaste librerie di parti in linea, inclusi i modelli 3D.

Progettazione 3D nativa e 2D / 3D simultanea

2D o 3D: qual è il migliore? Per evitare DRC durante il posizionamento dei componenti, generalmente si usa il 3D. E con la segnalazione rapida, la terza dimensione entra davvero in gioco. Ma quando si esegue il routing, lavorare in 2D offre maggiore attenzione alla topologia e ai modelli di routing. Allora perché scegliere quando puoi averli entrambi? È possibile dividere la vista e il percorso in 2D con visualizzazione 3D simultanea. In PCB Editor, la tua area di lavoro 3D può includere sia PCB che contenitori. Vai avanti, rilevando problemi come le collisioni tra i componenti e l’alloggiamento direttamente sul layout.

La progettazione 3D nativa significa che le collisioni e i DRC vengono rilevati in anticipo, spesso in tempo reale, durante il layout interattivo. Un’altra grande caratteristica è la progettazione 2D / 3D simultanea. Ti offre il meglio di entrambi i mondi, ad esempio sbrogliando una coppia differenziale critica in una vista 2D familiare mentre vedi come si relaziona ad altri oggetti in 3D.

Board Blocks

Board Blocks ti offre il massimo del riutilizzo, dell’integrità del design e del lavoro di squadra. Dopo aver creato un blocco e averlo trasformato in una scheda figlio, puoi riutilizzarlo ovunque. E ancora meglio, puoi lavorare sui blocchi in modo indipendente e unirli o riunirli in modo intelligente nei tuoi progetti. Puoi persino creare la tua libreria di blocchi di progettazione fisica e condividerli con chi desideri.

 I blocchi scheda sono parti di un progetto PCB che identifichi e salvi come lavoro riutilizzabile. Se si identifica un blocco scheda come scheda figlia, è possibile reimportarlo in qualsiasi momento per riflettere le modifiche di ingegneria (ECO), anche se altri ingegneri hanno lavorato su di esso. Ad esempio, potresti avere un collega particolarmente bravo nell’ottimizzazione del layout dell’alimentatore, in modo da poterlo reimportare in un secondo momento senza interrompere il lavoro sul PCB principale.

Superbo Sbroglio Interattivo

Il cuore di PCB Editor è il suo sbrogliatore interattivo altamente configurabile ma semplice. PCB Editor riconosce che i segnali assumono molte forme e lavora con voi per collegarli nel modo più ordinato ed efficace possibile, considerando tutte le complessità dei PCB odierni.

Uno sboglio denso che trasporta segnali sempre più veloci con una sempre maggiore miscelazione di analogico, digitale, potenza e RF. PCB Editor è stato progettato per gestire tutto ciò, con l’aiuto della tua abilità ed esperienza.

Ottimizza il layout PCB / PWB con uno sbroglio interattivo efficiente con controllo dove ne hai bisogno. Il routing interattivo segue le linee guida che puoi configurare, aiutandoti a conformarti alle migliori pratiche.

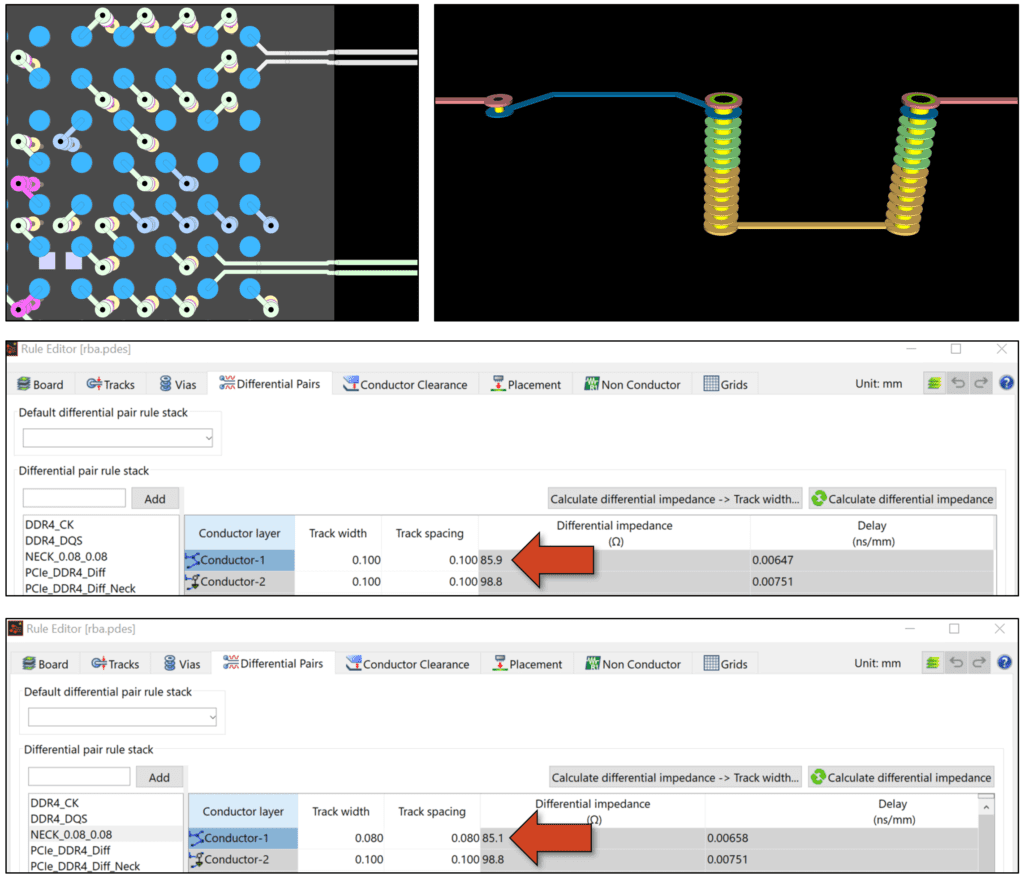

High-Speed

Con PCB Editor, il design ad alta velocità è integrato, non un ripensamento. Lavora in modo superficiale o in modo più approfondito possibile in base alle tue esigenze. Sì, controllo della topologia, controllo dell’impedenza, simulazione e analisi dell’integrità dell’alimentazione quando ne hai bisogno, ma le funzionalità di riutilizzo avanzate rendono anche la progettazione High-Speed molto più veloce e sicura.

Alcune funzionalità High-Speed sono opzionali, quindi decidi e paghi solo per ciò di cui hai bisogno.

Controlla il layout ad alta velocità senza software esterno in un ambiente coerente e unificato: topologia, impedenza, diafonia, integrità del segnale e molto altro ancora.

Autorouting

Autorouting ha fatto molta strada dai tempi dei Trasferibili. Ciò che puoi ottenere dipende dal tipo di design che hai e dalle parti del design che desideri associare ad esso. Ciò richiede una strategia di routing dettagliata. Una buona strategia richiede assistenza di esperti, ed è qui che entra in gioco il consulente di routing eCADSTAR.

Alcuni circuiti PCB sono buoni candidati per l’autorouting, compresi i controller circondati da interfaccia o altri componenti e fan-out. Autorouting richiede una strategia. È qui che eccelle l’autorouting in PCB Editor. Il consulente di sbroglio crea una strategia di base che puoi adattare alla perfezione, applicare e salvare per un utilizzo futuro.

Gamma di Input e Output di Produzione

Una buona gamma di risultati di produzione significa che dai ai fabbricanti ciò di cui hanno bisogno per una consegna rapida e precisa. L’importazione Gerber ti consente di aggiungere elementi grafici esterni ed esterni ai tuoi progetti, con l’unione dei dati intelligente.

È possibile integrare i dati di produzione e revisione con report completamente personalizzabili, inclusi i dettagli della scheda fisica, dei componenti, dei pin, dei padstack e dei fori.

La gamma di output di produzione in PCB Editor significa che puoi fornire i dati nella forma migliore per ogni destinatario. L’importazione dei dati Gerber è intelligente, molto semplice, quindi è più facile riutilizzare dati esterni quando i file Gerber sono tutto ciò che hai.

3D Creepage Checks

eCADSTAR Advanced 3D and Ultimate only

External variables that are hard to control, like industrial pollution and humidity, can create paths on insulators that current “creeps” over. The higher the voltage, the more likely this becomes. Unforeseen creepage causes both safety and reliability issues.

Learn More

3d creepage and clearance

Design more densely and uncover unexpected creepage paths

Scopri di Più

Le informazioni qui sono solo un esempio di ciò che puoi fare con PCB Editor. Scopri molto di più sul sito Web eCADSTAR: schede tecniche, video, webinar. Il modo migliore è organizzare una valutazione gratuita e provare personalmente eCADSTAR. PCB Editor ti dà molto, ma è facile da usare. Uno stile di interfaccia utente coerente. Una curva di apprendimento. Profonda attenzione ai dettagli. Supporto in linea di prima classe.

SCHEDA EDITOR PCB

L’editor PCB eCADSTAR dispone di un’ampia gamma di strumenti che sono sia assistivi che automatizzati, aiutandoti a fornire risultati rapidi e privi di errori in ogni fase del processo di progettazione.

Richiedi Demo       Richiedi una Scheda Tecnica PCB Editor
