eCADSTAR ENGINEER
Per ingegneri elettronici che si occupano di schemi, un software di prim'ordine a partire da 89 € / 78 £ al mese
Menu
Realizzato per ingegneri elettrici esperti
eCADSTAR Engineer è un pacchetto di fascia alta per gli ingegneri elettrici che desiderano testare le prestazioni elettriche impostando i vincoli di progettazione, variando le strutture e conducendo analisi SPICE.
Pagamento online (carta di credito o bonifico bancario)
- eCADSTAR Engineer (node-locked) per soli 89 EUR / 78 GBP al mese
- eCADSTAR Engineer (Network) per soli 115 EUR / 102 GBP al mese
- Scegliete tra licenze node-locked e di network
- Scegliete tra un periodo di licenza da 1 a 12 mesi, con pagamento anticipato in base alla durata selezionata
- Possibilità di cambiare l’indirizzo MAC a ogni nuovo acquisto
Assistenza inclusa:
- Assistenza online a livello mondiale fornita da Zuken (24 ore su 24, 7 giorni su 7)
- Aggiornamenti software più recenti
- Eccellente supporto tecnico di prima linea in loco (tramite il canale dei distributori)
- Accesso diretto ai database di costruzione online con milioni di componenti elettronici, simboli, impronte e modelli 3D
- Accesso a corsi di istruzione online DIY (Do-It-Yourself)
Progettazione per ingegneri elettronici
Con eCADSTAR ENGINEER avete il pieno controllo dei vostri progetti, dall’idea allo schema al layout della scheda. Non siete voi a creare i PCB, ma volete assicurarvi che i vostri requisiti vengano rispettati e realizzati.
eCADSTAR ENGINEER non solo è in grado di generare il vostro schematico, ma anche di documentare i vostri vincoli, perché rispettarli è importante tanto quanto collocare le tracce nei punti giusti e mantenere la lunghezza corretta.
Ecco perché eCADSTAR ENGINEER include lo stesso Constraint Browser che i progettisti di PCB utilizzano per la stesura delle schede. Lo stesso browser che i revisori possono utilizzare nel visualizzatore di schemi gratuito.
Questo tipo di coerenza si estende a tutto eCADSTAR, in modo che tutti trattino le stesse cose negli stessi termini e con lo stesso aspetto. In questo modo si evitano errori di interpretazione e si riducono al minimo le curve di apprendimento.
Non occorre nemmeno completare il progetto prima che il progettista di PCB possa iniziare a lavorare. Le modifiche possono essere facilmente annotate in avanti e indietro tra lo schema e il progetto del PCB.
Controllo completo delle varianti di progetto e della gerarchia dei blocchi

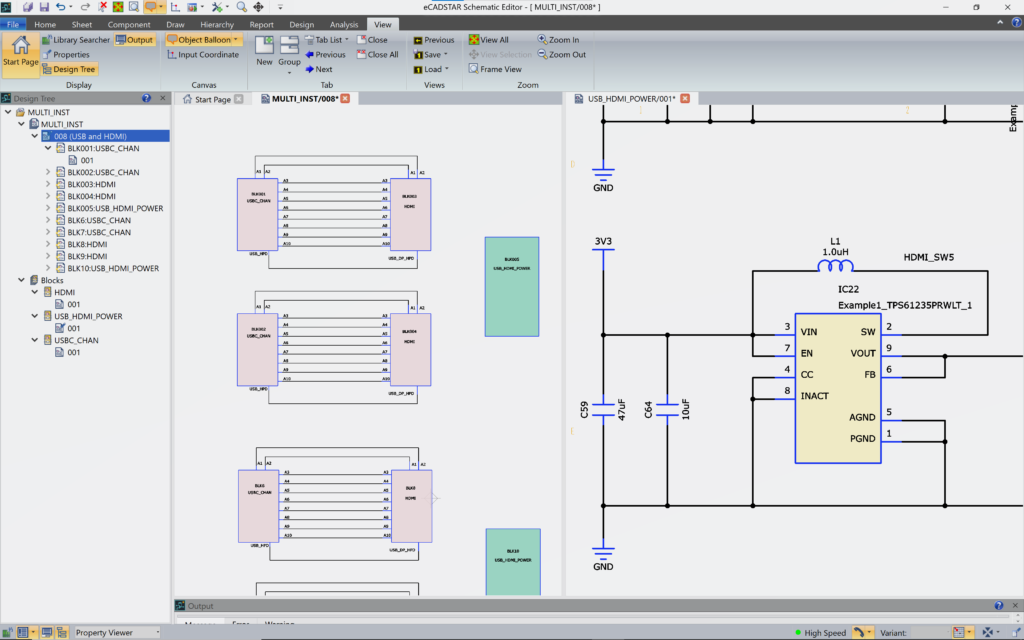

Con eCADSTAR Engineer, sia la gestione avanzata delle variazioni di progetto che la gerarchia di blocchi a più istanze sono di serie. Insieme, offrono un modo potente di organizzare i progetti per ottenere il massimo riutilizzo e la minima reimplementazione.
In ogni variante è possibile variare non solo lo stato di Fitted/Not Fitted dei componenti, ma anche i componenti montati, a condizione che rientrino sulla stessa scheda nuda. La gestione delle varianti evita gli errori più comuni e fornisce informazioni chiare sulle varianti direttamente sul quadro schematico mentre si lavora.
La hiérarchie des blocs apporte clarté et structure à vos conceptions, ce qui les rend plus faciles à interpréter pour les examinateurs, en remplaçant le copier/coller par l’instanciation des blocs.
Anche il contenuto delle istanze di blocco può essere incluso nella gestione delle variazioni, rendendo il circuito ancora più chiaro e meno soggetto a errori. Ad esempio, è possibile variare l’uso di canali I/O aggiuntivi rappresentati da istanze dello stesso blocco.
Verifica e sincronizzazione del progetto del circuito con SPICE
SPICE Controller di eCADSTAR Schematic Editor consente di gestire la simulazione analogica. I parametri chiave della simulazione vengono mantenuti insieme ai dati del progetto principale e la simulazione è condotta dal circuito schematico principale. Quando si verificano dei sottocircuiti analogici, i dati del p“rogetto rimangono automaticamente sincronizzati con quelli della simulazione.
Il controller SPICE è particolarmente adatto all’uso con LTSPICE™. Supponiamo di dover verificare le caratteristiche del circuito del convertitore DC-DC (buck) una volta che si conosce il probabile carico di potenza e si sono scelti di conseguenza i componenti passivi. Come potete assicurarvi che il vostro schema sia sincronizzato con la netlist di LTSPICE?
La risposta è semplice: potete inserire gli elementi circuitali specifici di cui avete bisogno per controllare LTSPICE direttamente nello schema di eCADSTAR, in modo che lo schema master sia la fonte dei dati per la simulazione. Potete inoltre impostare importanti parametri di simulazione direttamente nell’editor schematico di eCADSTAR, in modo che rimangano uniti ai dati del progetto principale.
