Tutte le funzionalità di CADSTAR, limitate a 300 pin e 50 componenti.

(Aggiornamento: October 2023)

CADSTAR Express offre un modo semplice e veloce per sperimentare le caratteristiche di base della nostra soluzione standard PCB. Comprende tutte le funzionalità principali di CADSTAR 2023, limitate a 300 pin e 50 componenti, oltre all’opportunità di sperimentare lo strumento P.R.Editor XR 2000 di Zuken per l’editor di piste e routing.

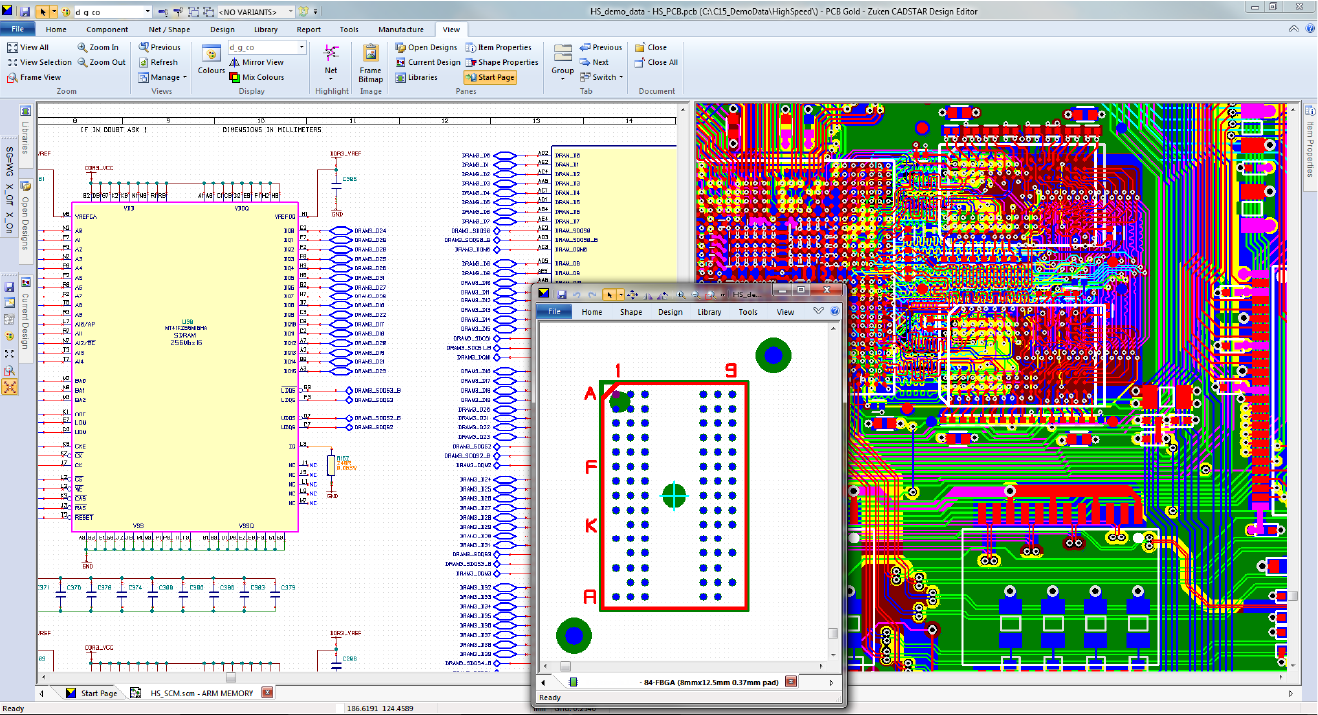

Il software di progettazione PCB CADSTAR consente di creare progetti schematici e trasferirli nell’ambiente di layout del PCB. Dopo un trasferimento senza errori, CADSTAR aiuta a posizionare i componenti nel contorno della scheda.

Il posizionamento e il routing è parte integrante del processo di progettazione di un circuito stampato. CADSTAR offre una grande flessibilità in quest’area fornendo strumenti di posizionamento e routing (manuali, semi-automatici e completamente automatici) all’interno dell’Embedded Place & Route Editor o dell’avanzato Place & Route Editor (P.R.Editor XR 2000).  Il CADSTAR Variant Manager consente di generare varianti di un progetto “master” (B.O.M. e disegni di montaggio inclusi) senza dover mantenere file separati per ogni variante.

Il completamento del progetto del PCB è seguito dalla generazione dei dati di produzione per la fabbricazione del PCB.

Ulteriori risorse

All’interno del software CADSTAR Express è incluso un manuale ‘Fai-da-te’ di 130 pagine per guidarvi attraverso 4 diversi processi di progettazione PCB.
I 35 filmati dimostrativi “how-to” contenuti nel manuale DIY vi guideranno attraverso la progettazione di un PCB, includendo:

  • come trasformare un circuito elettronico disegnato a mano in un circuito stampato professionale.
  • come creare un trasferimento di dati senza errori dalla progettazione schematica al layout di un circuito stampato e quindi posizionare e instradare i componenti.
  • come generare output CAM che genereranno la grafica, i report e i file necessari per far costruire il vostro PCB dal vostro fornitore di fabbricazione preferito.
  • come creare simboli schematici, componenti e parti per le future librerie CADSTAR.

La guida è inclusa nel download del software CADSTAR Express e si aprirà al lancio del software.

In alternativa, la guida “Fai-da-te” di CADSTAR Express è disponibile anche per il download come file individuale.

Scarica il tutorial CADSTAR Express

Zuken’s free PCB design software, CADSTAR Express, offers a glance into the process of designing a simple PCB, but it does not include all features of CADSTAR as noted below.

CADSTAR Express offre una panoramica del processo di progettazione di un semplice PCB, ma non include tutte le aree di CADSTAR come indicato di seguito.

Se si preferisce una valutazione completa di 30 giorni di CADSTAR, che include tutte le aree di CADSTAR, si prega di contattare il distributore CADSTAR locale per richiedere una versione di valutazione completa di 30 giorni.

Le aree NON DISPONIBILI all’interno di CADSTAR Express:

  • Percorso ad alta velocità basato sulla lunghezza o sul ritardo
  • soluzioni avanzate di integrità del segnale
  • un ambiente di verifica elettromeccanica 3D
  • lo strumento di migrazione della progettazione CADSTAR
