Visualizzatore di schemi e PCB gratuiti

Lavora senza problemi con tutti i dati eCADSTAR in un ambiente coerente e unificato. Condividi i tuoi dati di progettazione gratuitamente, mantieni il controllo completo, con il visualizzatore di schemi e circuiti stampati eCADSTAR.

Non è sempre necessaria una licenza per Editor di schemi o PCB per accedere a eCADSTAR. Con i visualizzatori gratuiti eCADSTAR, puoi rivedere i tuoi progetti di schemi e PCB senza una licenza di editor. I visualizzatori sono versioni di sola lettura di eCADSTAR Schematic Editor e PCB Editor e gli stili dell’interfaccia utente sono identici.

Scarica i visualizzatori gratuiti e potenzia le prestazioni del tuo team

Questi vantaggi e altro ancora

  • I visualizzatori di schemi e PCB ti danno la chiave per sbloccare un processo di revisione uniforme e coerente
  • I visualizzatori di schemi e PCB consentono la collaborazione; coerenza e libertà da costi aggiuntivi rivelano nuove opportunità per il lavoro di squadra
  • I visualizzatori hanno un aspetto identico all’editor di schemi eCADSTAR e all’editor PCB, quindi non ci sono curve di apprendimento aggiuntive per il personale e gli altri collaboratori del team di progettazione
  • I visualizzatori non introducono formati di dati aggiuntivi, massimizzando l’interoperabilità e riducendo al minimo la gestione dei dati aggiuntivi

Visualizzatori di schemi e PCB gratuiti per revisioni di progetti senza interruzioni

Quando progetti i tuoi prodotti in eCADSTAR, vorresti condividere i tuoi file Schematic e PCB Design con i tuoi team, sia interni che esterni? Devi proteggere il tuo lavoro concedendo l’accesso in sola lettura per essere sicuro che non ci saranno modifiche impreviste? I nostri visualizzatori di schemi e PCB gratuiti leggono gli stessi formati di file eCADSTAR (* .sdes e * .pdes) degli editor di schemi e PCB.

I tuoi dati sono presentati in un ambiente unificato accessibile a tutti i membri del tuo team. Con eCADSTAR Schematic e PCB Design Viewer, il tuo pubblico può accedere, leggere, rivedere, monitorare i progressi e condividere i tuoi progetti EDA. Con oltre 40 anni di esperienza nel settore del software di progettazione PCB e l’utilizzo della più recente tecnologia Zuken, le realtà della progettazione di ingegneria elettrica ed elettronica sono ben note a noi. Sono centrali in tutto ciò che facciamo.

E la parte migliore è che non è necessario acquistare una licenza del software eCADSTAR. Registrati per il tuo visualizzatore di schemi e PCB eCADSTAR gratuito.

  • Controlla i tuoi circuiti schematici.
  • Controlla la tua selezione di parti.
  • Controlla il tuo routing manuale, i risultati del routing automatico, il routing differenziale.
  • Controlla il posizionamento e le aree delle regole.
  • Dai un’occhiata in 2D.
  • Guardalo in 3D. È giusto? È il meglio che può essere? Assicurati prima di andare avanti.

PCB Viewer consente ai revisori di lavorare in modo coerente ed efficiente e include funzionalità touchscreen per dare vita alle revisioni

I visualizzatori non introducono formati di dati aggiuntivi, massimizzando l’interoperabilità e riducendo al minimo la gestione dei dati aggiuntivi

Puoi condividere i dati al di fuori della tua organizzazione con coloro che hanno bisogno di vederli. La mancanza di licenze eCADSTAR PCB Editor o Schematic Editor non impedisce loro di visualizzare i dati di progettazione forniti dall’utente. Ovviamente, il loro accesso con i visualizzatori è di sola lettura, ideale per lavorare con gli OEM ed è molto più sicuro.

Puoi tenere informati i tuoi clienti sui progressi ogni volta che lo desideri. Visibilità significa lavoro dinamico. Osservare, ottimizzare, rilevare opportunità di riutilizzo e spin-off. Identificazione delle opportunità per la futura collaborazione.

L’accesso in sola lettura non significa solo una semplice istantanea. I visualizzatori includono funzionalità avanzate, un sottoinsieme di quelle degli editor completi. È possibile eseguire una verifica incrociata tra progetti schematici e PCB. Hai un set completo di controlli grafici incluso il touchscreen, ideale per le revisioni di gruppo. È possibile visualizzare i vincoli impostati dagli ingegneri in schemi o PCB. Puoi rivedere le regole di posizionamento, routing e progettazione con altri membri del tuo team e fare lo stesso con i team esterni. Sempre, l’accesso in sola lettura ai dati elimina il rischio di modifiche involontarie.

Schematic Viewer dà vita alle revisioni della progettazione di circuiti elettronici, potenziando l’ottimizzazione e scoprendo opportunità di riutilizzo



Scarica Design Viewers



Cerca componenti e reti in eCADSTAR Schematic Viewer o PCB Viewer e fai il cross-probe da uno all’altro. Oppure naviga in Constraint Viewer (una versione di sola lettura di Constraint Browser in eCADSTAR Schematic Editor e PCB Editor).

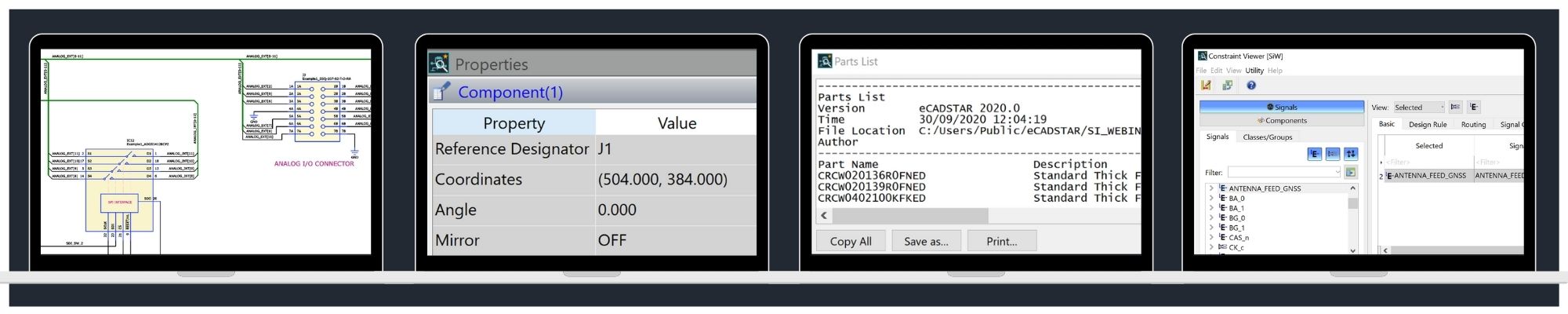

Rivedi e condividi tutto questo e altro con il visualizzatore di schemi

Connettività, inclusi segnali di alimentazione e differenziali • Tutte le proprietà di parte e rete che è necessario controllare • Elenco parti / Distinta materiali / Distinta materiali • Vincoli di base stabiliti da ingegneri e progettisti di PCB

 Layout eCADSTAR e visualizzatori di schemi


Gli standard aziendali sono stati rispettati? Gli stili dei circuiti sono coerenti con progetti simili? Qualcosa è stato riprogettato quando era già disponibile altrove? Sono state impostate tutte le proprietà giuste? Sono state utilizzate le unità giuste? I nomi delle parti, ecc. Sono nel formato corretto? I collaboratori possono aiutarti a identificare fonti di parti alternative per identificare le riduzioni dei costi? Altri designer pensano che i tuoi vincoli potrebbero essere troppo rigidi o troppo deboli? Puoi sfruttare la loro esperienza per rendere più agevole il viaggio verso la produzione?


Rivedi e condividi tutto questo e altro con PCB Viewer

Layout PCB completo con pieno controllo dei layer e degli oggetti visualizzati • Regole di progettazione, comprese impostazioni come giochi, stack di regole di larghezza / spaziatura e impostazioni tramite • Tecnologia PCB (layer stack) inclusi materiali, costanti dielettriche, tangenti di perdita e spessori • Vincoli impostati dagli ingegneri nella progettazione logica o fisica

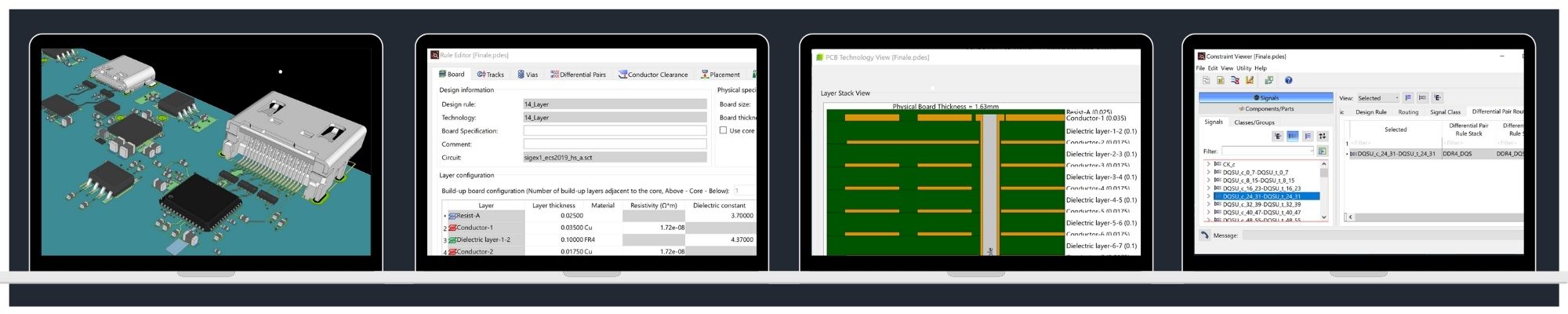

 Schermate del visualizzatore di layout eCADSTAR


Quello che vedi è ciò che vede il progettista di PCB; un osservatore può rilevare un problema che un altro perde, soprattutto se ha esperienza nella produzione. Le regole di progettazione si sono ramificate dagli standard? In caso affermativo, perché? Gli standard devono essere rivisti o possono essere applicati gli standard esistenti? Tutto è stato compreso da tutti gli interessati? La pila dei livelli sembra corretta? C’è un’asimmetria accidentale? Quali tipi di via riusciranno a bilanciare al meglio costi e prestazioni? Che ne dici delle scelte di strati preimpregnati e laminati? Sono in linea con le tolleranze di impedenza? Che ne dici di quelle larghezze e distanze differenziali? L’impedenza sembra corretta, ma per quanto riguarda la produzione? Il tuo processo supporta tracce e spazi così stretti su questi livelli?


Gli spettatori sono liberi: non hai niente da perdere

I visualizzatori di schemi e PCB eCADSTAR trasformano le revisioni dei progetti con grandi intuizioni e risparmi reali. Carica turbo e semplifica il lavoro di squadra. Rendi eCADSTAR Schematic Viewer e eCADSTAR PCB Viewer parte della tua soluzione eCADSTAR.
