IBIS-AMI

L'analisi AMI va oltre la tradizionale simulazione della forma d'onda.

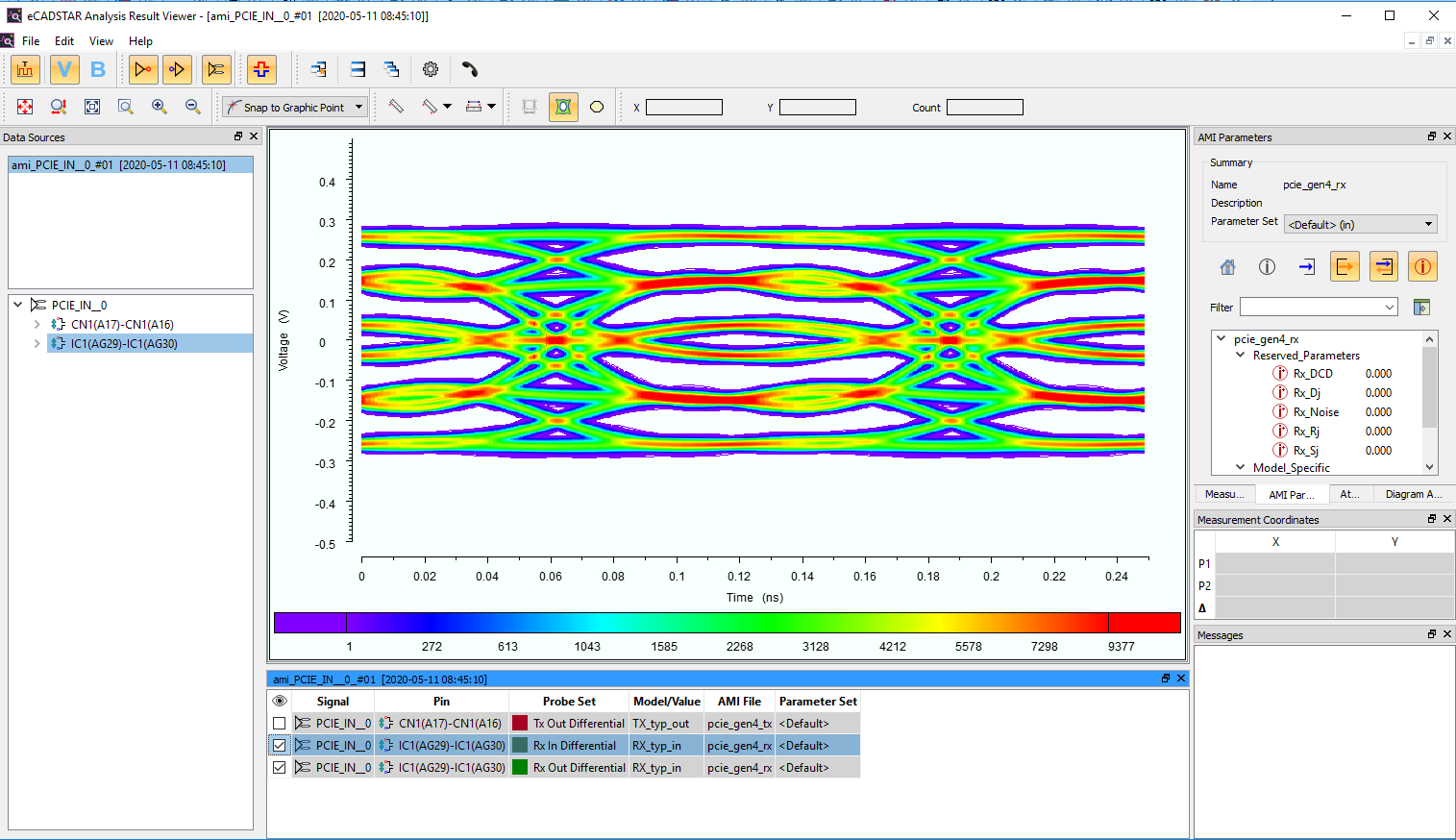

DIAGRAMMA AD OCCHIO DI UNA SIMULAZIONE-AMI

Ibis-Ami: Simulazione Di Collegamenti Di Trasmissione Con Velocità Di Trasmissione Dati Molto Elevate

I modelli IBIS-AMI (AMI sta per Algorithmic Model Interface) consentono di regolare i parametri del buffer (pre-/de-emphasis, equalizzazione e altro ancora) per ottimizzare i canali di I/O per ottenere le massime prestazioni.

Analizzare i canali SERDES (ad esempio PCIe Express Gen3+, HDMI, SATA, USB, ecc.) sulla base dei modelli IBIS-AMI.
Caratterizzazione S-Parametro del canale.
Risultati del diagramma a occhio, stima del BER e curve della vasca da bagno.
Importazione e gestione dei dispositivi IBIS-AMI nella libreria di simulazione.

Analisi Dei Serdi

Un modello IBIS tradizionale è una descrizione elettrica delle caratteristiche di guida e ricezione del buffer, escludendo qualsiasi comportamento programmabile come quello presente nei ricetrasmettitori SERDES. Questi includono PCI Express, USB, SATA, così come gli standard di memoria emergenti come DDR5.

Il supporto IBIS-AMI di eCADSTAR risponde alle esigenze di analisi SERDES (ad es. bit error rate, BER).
E’ l’analisi dei canali per i sistemi lineari a tempo variabile (LTI).
Un’analisi SERDES può richiedere un serio tempo di simulazione (molti bit, da minuti a ore).
Il risultato sarà un diagramma ad occhio (si può aggiungere una maschera ad occhio per i controlli di conformità, se lo si desidera) e una curva della vasca da bagno per verificare la conformità al BER.

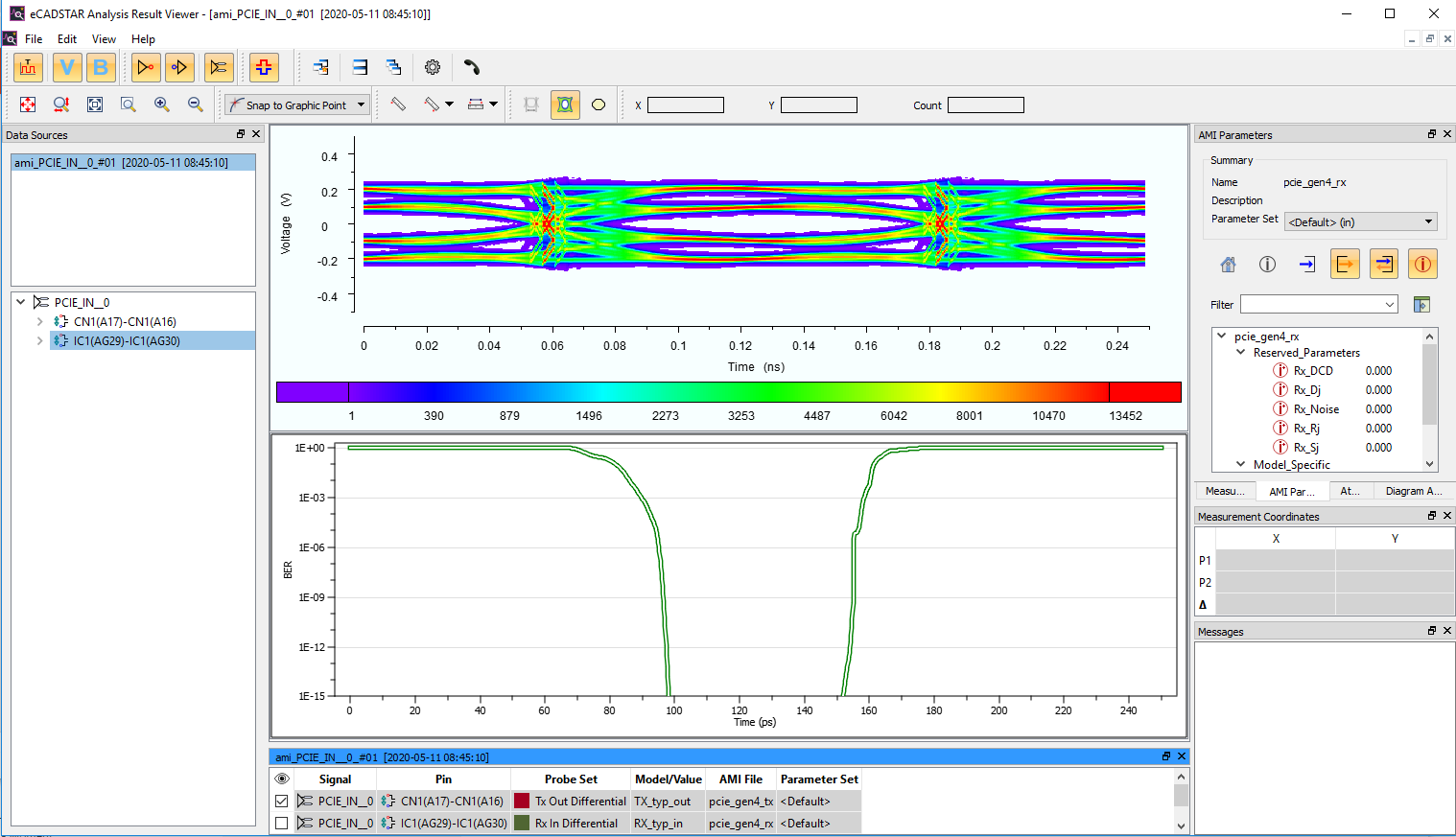

RISULTATO DELL’ANALISI AMI CON BATH TUB

Schede Tecniche

Maggio 07, 2020

IBIS-AMI Scheda Tecnica

I modelli IBIS-AMI sono molto più sofisticati dei modelli IBIS standard. Sono necessari per simulare transceiver avanzati come quelli in DDR5 e PCI Express (PCIe) Generation 3 e oltre. Questi ricetrasmettitori usano tecniche di elaborazione digitale del segnale (DSP) per condizionare i segnali per bitrate ultra alti.

Read now

I modelli AMI includono questo comportamento, in modo da poter regolare i parametri per ottimizzare i canali I/O per le massime prestazioni.
