eCADSTAR Signal Integrity 2020 Release

Integrità del Segnale

Simulare, misurare, condividere i risultati indipendentemente dal design del PCB.
Menu

Embedded SI

Signal Integrity è incorporato negli editor di schemi eCADSTAR e di PCB e fornisce capacità di simulazione pre-layout e post-layout.

  • Simulare, misurare, condividere i risultati indipendentemente dal progetto PCB.
  • Vincolare e pianificare le topologie nella fase di pre-layout.
  • Pianificare l’impedenza utilizzando il solutore di campo integrato con modelli di interconnessione a perdita.
  • Analizza i segnali nel dominio del tempo.
  • La misurazione automatica della distorsione chiave e dei parametri di temporizzazione (per esempio lo slew rate) permette di individuare rapidamente gli errori.

eCADSTAR 2020 Simulate

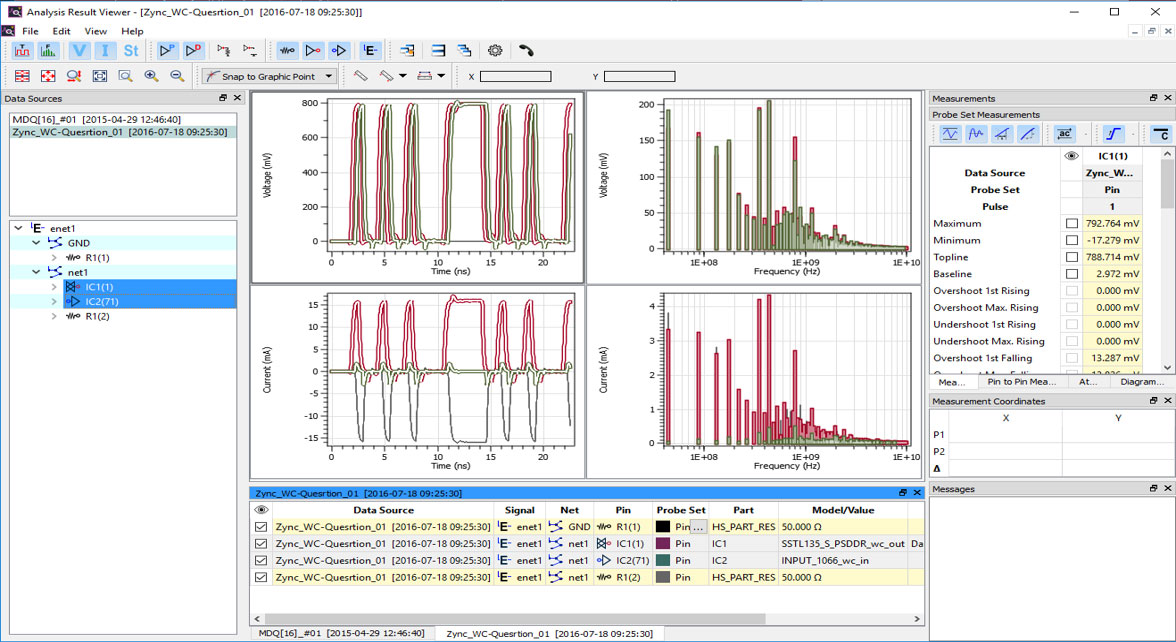

ANALYSIS RESULT VIEWER

eCADSTAR 2020 Release Electrical Viewer

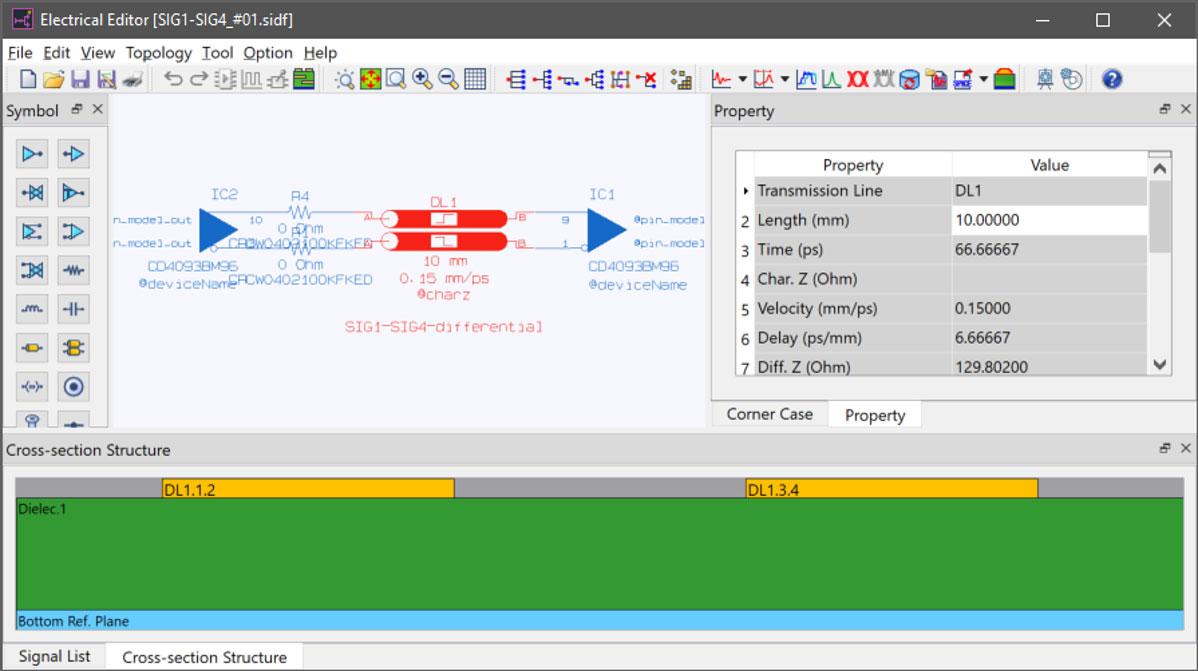

ELECTRICAL EDITOR SCENARIO

What-if Analisi

Eseguire l’analisi what-if per ottimizzare le prestazioni ad alta velocità

Editor Elettrico:

  • Estrarre topologie elettriche equivalenti basate su dati fisici di progettazione PCB (sbroglio e posizionamento).
  • Estrarre strutture di linea di trasmissione accoppiate/non accoppiate con parametri definiti dall’utente.
  • Rilevare le discontinuità del percorso di ritorno considerando le vere forme del piano di riferimento, incluso il routing su tagli su strati di riferimento.
  • Estrarre tramite modelli (vias complessi) e considerare la foratura di ritorno.
  • Considerare i conduttori di riferimento dello stesso strato di riferimento (estrazione Co-planare).
  • Eseguire studi di impedenza cambiando le sezioni di taglio nel field solver.

SI Avanzato

Integrità del segnale avanzata per una progettazione ad altissima velocità. Si basa sulle funzionalità che l’opzione Integrità del segnale offre e aggiunge ancora più funzionalità.

  • Deriva i parametri S per le topologie che avete estratto e modificato in Electrical Editor.
  • I parametri S consentono di modellare il comportamento passivo di interconnessione nel dominio della frequenza (derivato dalla misura o simile in eCADSTAR mediante simulazione). L’esportazione dei parametri S dall’editor elettrico gestisce solo la modellazione di elementi di circuito passivi.
  • I parametri S descrivono il comportamento di accoppiamento e di trasmissione di un sistema per un’ampia gamma di frequenze. Si possono identificare rapidamente problemi ad alta frequenza che, ad esempio, possono causare diafonia.
  • L’analisi TDR (Time-Domain-Reflectometry) invia un impulso veloce lungo la traccia del PCB e visualizza le riflessioni di ritorno, che indicano le variazioni di impedenza. Questo permette di stimare le prestazioni di integrità del segnale senza la necessità di avere modelli di buffer IBIS assegnati.

S-PARAMETER RESULT (MAGNITUDE AND PHASE)

RISULTATO DEL PARAMETRO S (AMPIEZZA E FASE)

Affrontare Un Problema Complesso

Per supportare tutti i requisiti rilevanti per l’alta velocità, i principali problemi di progettazione ad alta velocità sono i seguenti:

  1. Controllo dell’impedenza.
  2. Corrispondenza obliquità/lunghezza e controllo della topologia.
  3. Definizione delle regole di sbroglio ad alta velocità (es. coppie di pin, impedenza, numero massimo di vias).
  4. Progettazione contro queste regole ad alta velocità.
  5. Quali sono le capacità necessarie (ad es. topologia, terminazioni).
  6. L’analisi concomitante di SI e PI permette un giudizio immediato delle prestazioni elettriche per le decisioni di progettazione.
