SCHEMATIC EDITOR

Une plate-forme de conception connectée avec accès à un contenu en ligne en direct : informations sur les parts requises auprès des principaux fournisseurs, aide, support et plus encore
Menu

LES SERVICES INTÉGRÉS RÉDUISENT LE TEMPS ET LES COÛTS DE CONCEPTION

VOUS DEVEZ ATTENDRE QUE LES PARTS SOIENT CRÉÉES ?

N’attendez pas, téléchargez les données de parts nativement dans le Schematic Editor depuis votre fournisseur de parts en ligne préféré, pour une utilisation instantanée dans votre conception. Grâce à des fonctionnalités telles que la réutilisation des conceptions, la variation des conceptions, le travail en équipe global sur le produit, la gestion des contraintes et bien plus encore, vos conceptions eCADSTAR peuvent être bien structurées dès le début et jusqu’à la fabrication. Grâce à une conception bien structurée, il est facile de réutiliser les circuits que vous capturez pour votre conception actuelle dans de futurs produits.

eCADSTAR-FE-online-libraries2-1024x542

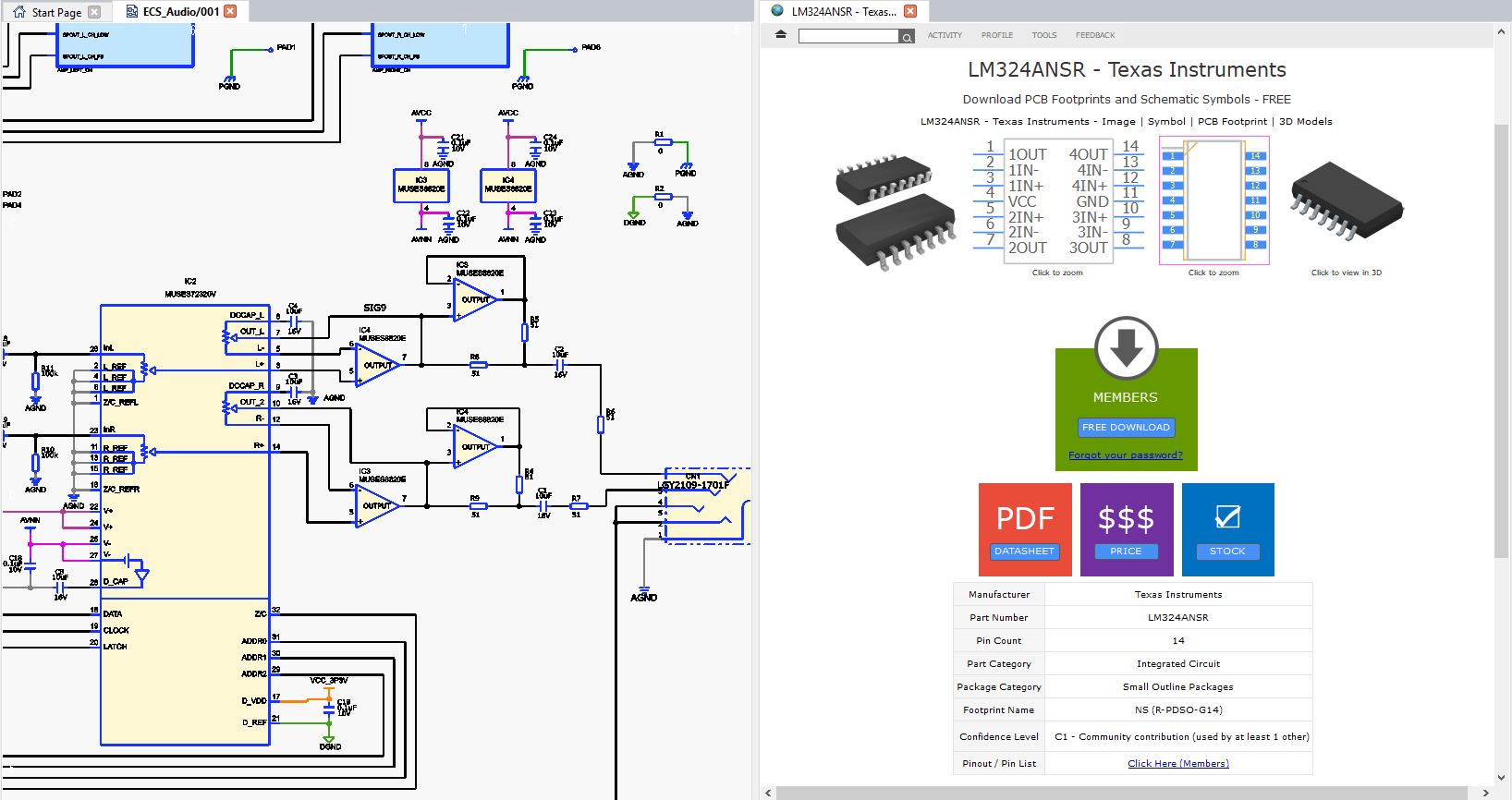

RECHERCHE DE PARTS WEB

eCADSTAR offre une intégration directe à certains des plus grands fournisseurs de parts et bibliothèques de composants en ligne du monde.

La fonctionnalité de recherche Web vous permet de trouver des informations sur les parts instantanément, avec un accès direct au stock en direct, aux prix et aux fiches techniques.

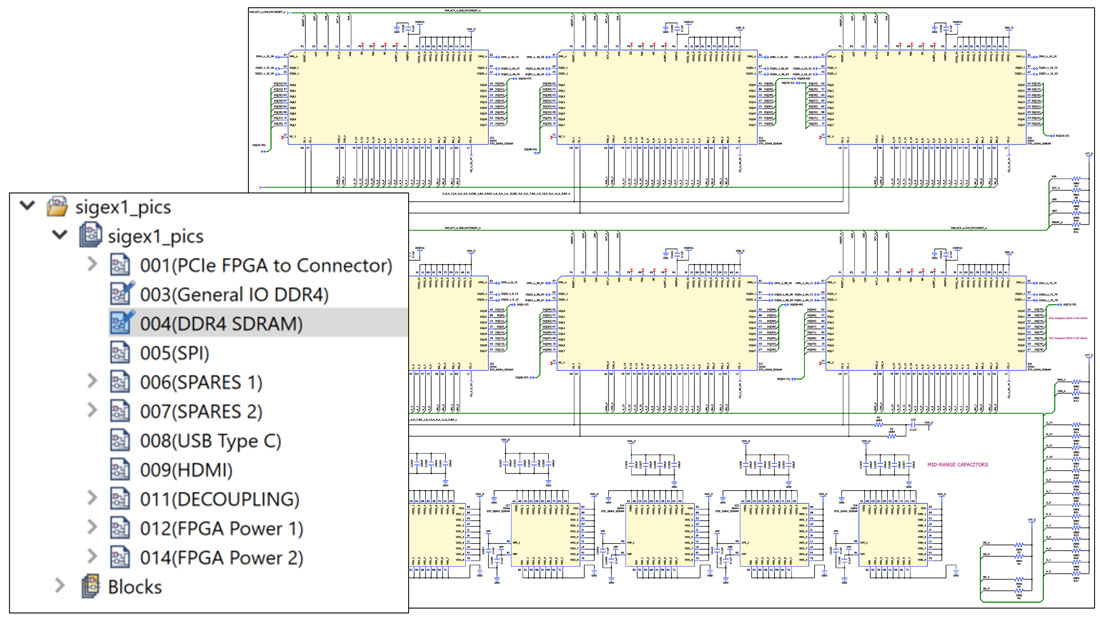

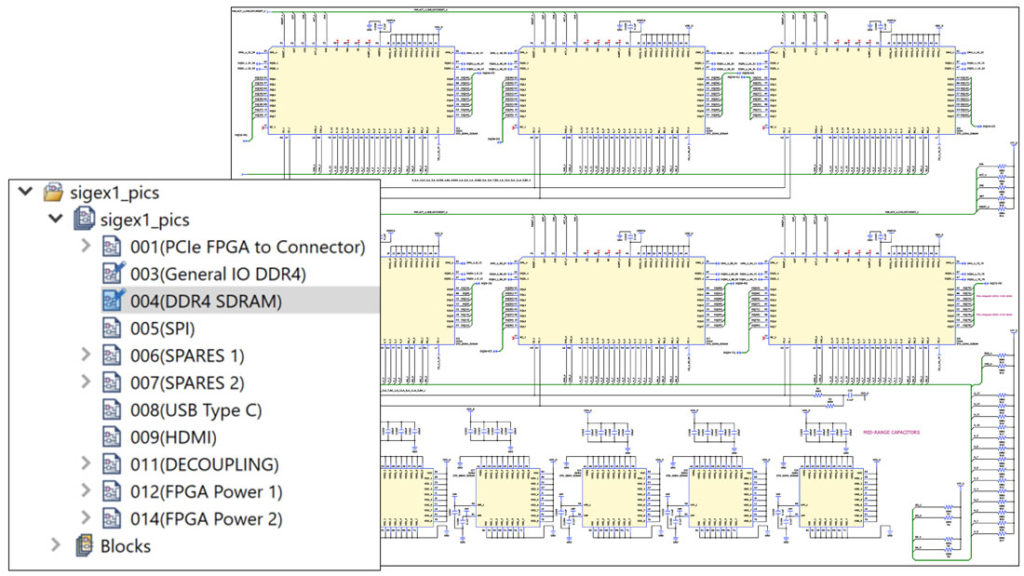

CONCEPTION SIMULTANÉE

Simplifiez la disposition des schémas avec des connecteurs hors page et des signaux globaux pour décomposer les grands circuits en feuilles de schéma faciles à gérer. Dans l’éditeur de schémas, les feuilles peuvent être verrouillées individuellement. Pendant qu’un ingénieur édite une feuille, les autres ingénieurs du monde entier peuvent voir qu’elle est verrouillée, mais ils peuvent toujours éditer en toute sécurité les feuilles non verrouillées.

Concurrent design

Variantes de conception dans l'éditeur de schémas eCADSTAR.

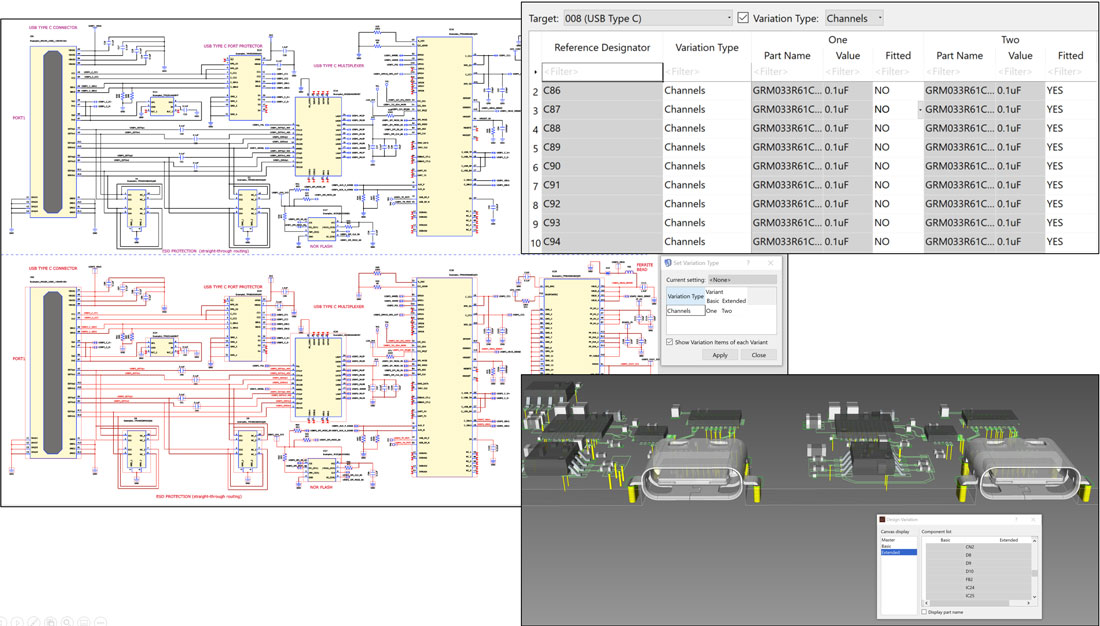

VARIATION & COMPONENT BROWSER

Au lieu de créer plusieurs conceptions légèrement différentes, vous pouvez définir des variantes de conception dans eCADSTAR Schematic Editor. Ces définitions fonctionnent de manière intelligente avec l’éditeur de PCB eCADSTAR. Dans chaque variante, vous pouvez contrôler des propriétés telles que l’état d’ajustement et même la pièce que vous souhaitez utiliser. Vous pouvez modifier instantanément la variante active que vous éditez sur le canva.

EN SAVOIR PLUS

Essayez eCADSTAR Gratuitement

Commencez un essai gratuit de 30 jours avec une licence d'évaluation complète sans limitation technique. Atteignez vos objectifs de conception de circuits imprimés dès aujourd'hui.
S'Inscrire Maintenant

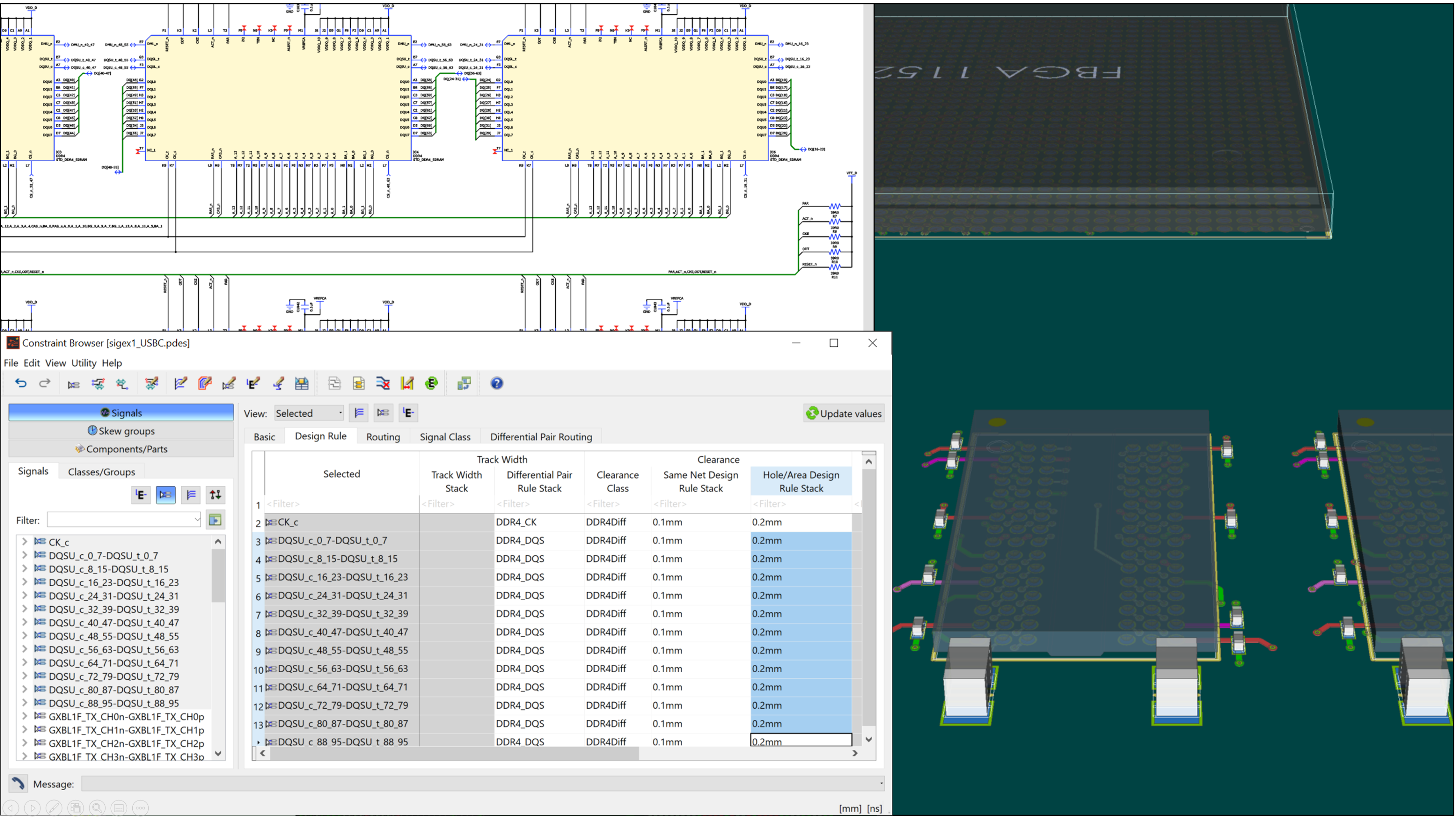

CONCEPTION PAR CONTRAINTES

Répondez à vos critères de performance électrique en établissant des contraintes de conception. Appliquez des contraintes aux Parts, broches, réseaux électriques (E-nets), paires différentielles et autres objets dans le Constraint Browser.
Les contraintes peuvent être définies et modifiées dans le PCB ou Schematic Editor, et annotées en avant ou en arrière entre les conceptions, en s’assurant qu’elles soient toujours synchronisées. Vous saisissez les contraintes dans une hiérarchie d’objets clairement présentée, dans des tableaux clairs. Définissez des classes et des groupes pour organiser rapidement votre conception, créez des paires de broches différentielles et des bus. Sondez votre sélectrion entre le Canva et le Constraint Browser au niveau des broches, des parts, des nets ou des nets éléctriques, dans le Schematic et PCB Editor simultanément.

EN SAVOIR PLUS

CONSTRAINT-BROWSER-1024x576

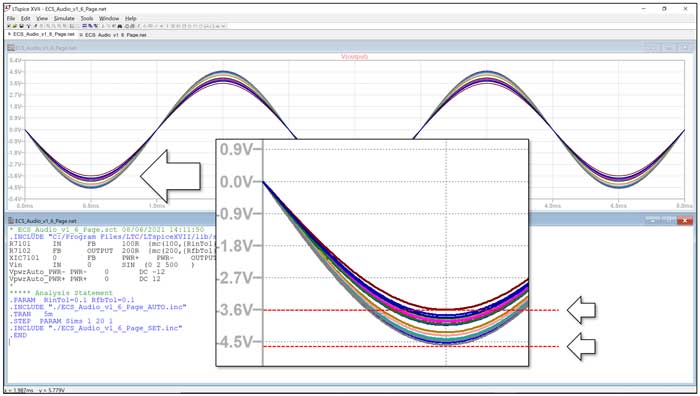

10wave ltspice coming soon eCADSTAR

Une simulation analogique réussie exige une configuration précise. Profitez des facilités de simulation analogique éprouvées de LTspice® avec des données de simulation très faciles à configurer et à gérer.

SPICE Controller

SPICE Controller est idéalement associé à LTspice®, qui peut être téléchargé et utilisé gratuitement. Simulez des circuits analogiques tout en conservant la configuration clé de la simulation avec votre conception schématique. Cela rend les circuits analogiques beaucoup plus faciles à gérer, à réviser et à réutiliser, même pour les PCB mono-carte multi-technologies.

En Savoir Plus

Multi-instanced Hierarchy



Structurez vos schémas pour maximiser les possibilités de réutilisation et minimiser les erreurs de copier/coller grâce à la hiérarchie multi-installée. Elle permet de structurer les blocs avec des vues d’ensemble fonctionnelles claires et de décliner les revues de circuits contenant plusieurs canaux (comme les circuits audio).

En outre, définissez un bloc et créez autant d’instances que vous le souhaitez, tout en évitant le copier/coller dans les sections de circuits canalisés ou répétés, comme les circuits d’E/S USB multiples. De plus, mettez à niveau les circuits schématiques clés rapidement et en toute sécurité en propageant instantanément des améliorations de bloc
à leurs instances.
