CONCEPTION HIGH-SPEED
ADOPTER LA CONCEPTION HIGH-SPEED AVEC CONFIANCE
Avec son outil de routage le plus performant, eCADSTAR offre des fonctionnalités spécifiques ciblées pour la conception de PCB High Speed, tels que DDR2, DDR3, DDR4 et PCI Express, y compris des contraintes min/max de longueur, de skew, de délai et de diaphonie pour respecter des intervalles de délai et de bruit réduits.
La négligence d’un circuit à grande vitesse crée un chaos de signaux
Vous devez concevoir avec soin la topologie de routage de votre circuit imprimé à grande vitesse – géométrie des pistes, empilement de couches, matériaux et couplage électromagnétique -, faute de quoi les signaux seront dégradés ou dysfonctionnels.
Cela peut s’appliquer à n’importe quelle partie d’un circuit imprimé. De nombreuses normes, y compris les circuits de mémoire les plus courants, PCI Express et USB, exigent une disposition et un routage des circuits imprimés à grande vitesse.
Des zones sélectionnées – ou même des couches de signaux – d’un circuit imprimé doivent souvent être traitées comme des circuits à grande vitesse, même si ce n’est pas le cas du reste du circuit.
La conception à grande vitesse implique de se préoccuper de l’intégrité des signaux. Traiter les signaux à grande vitesse comme des ondes en mouvement. Faire en sorte que les chemins qu’ils empruntent soient aussi fluides que possible en termes électriques, et pas seulement physiques. Vous pouvez optimiser la conception de votre circuit imprimé pour obtenir une résilience maximale, en allant au-delà des règles et directives de conception de base telles que la longueur et la largeur des pistes et l’emplacement des composants.
GESTION DES CONTRAINTES

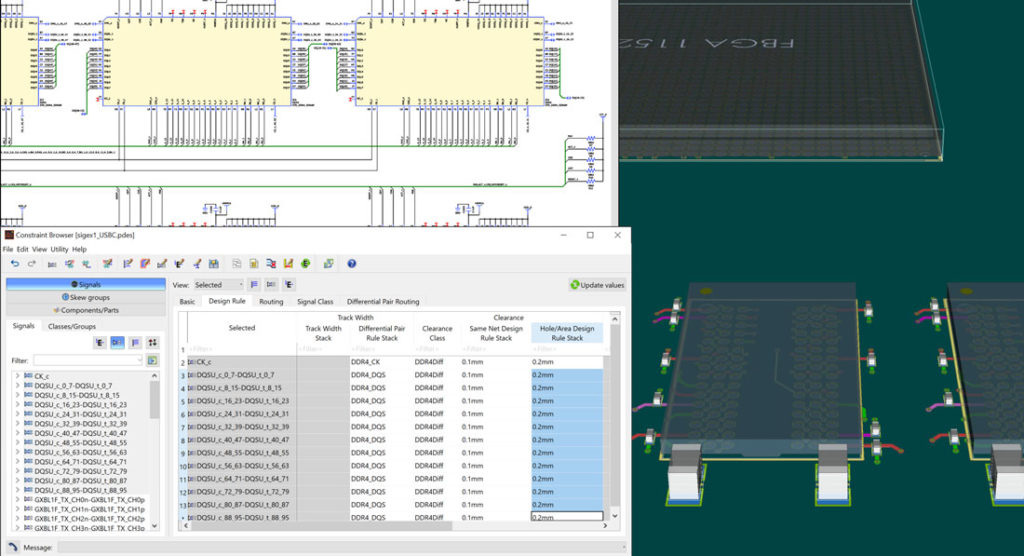

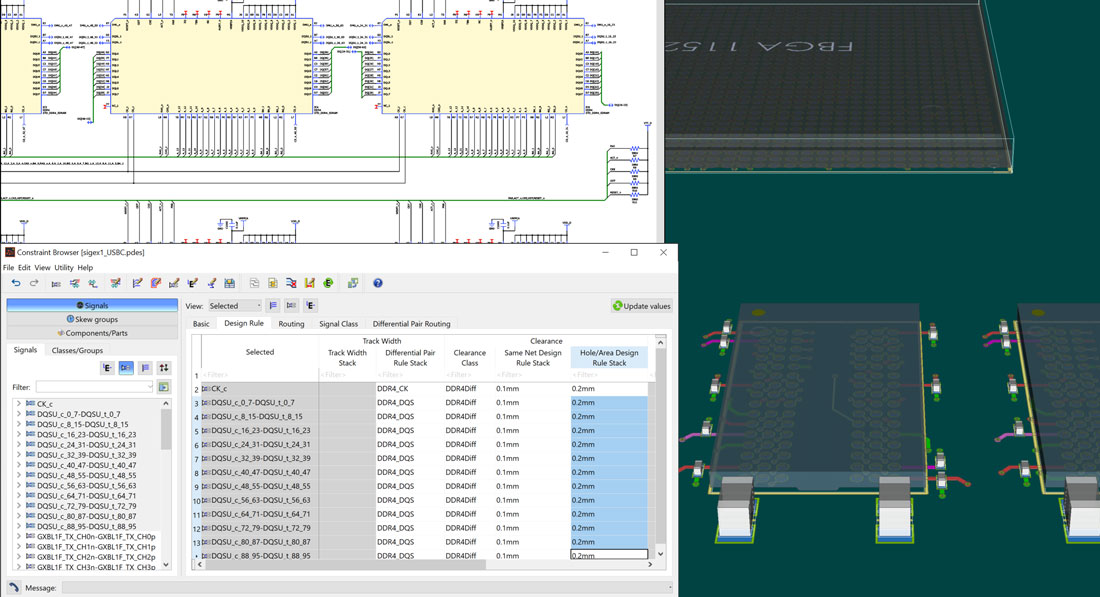

Peut-être voulez-vous ajouter des contraintes dans le schéma, où vous pouvez voir ce que le circuit fait. Peut-être voulez-vous le faire pendant la conception du PCB – en sélectionnant les éléments à contraindre dans le layout physique ou en croisant le schéma. Quelle que soit votre préférence, eCADSTAR travaille avec vous. Le Constraint Browser est intégré au Schematic Editor eCADSTAR et au PCB Editor de la même manière.
LONGUEUR, DELAI ET INCLINAISON

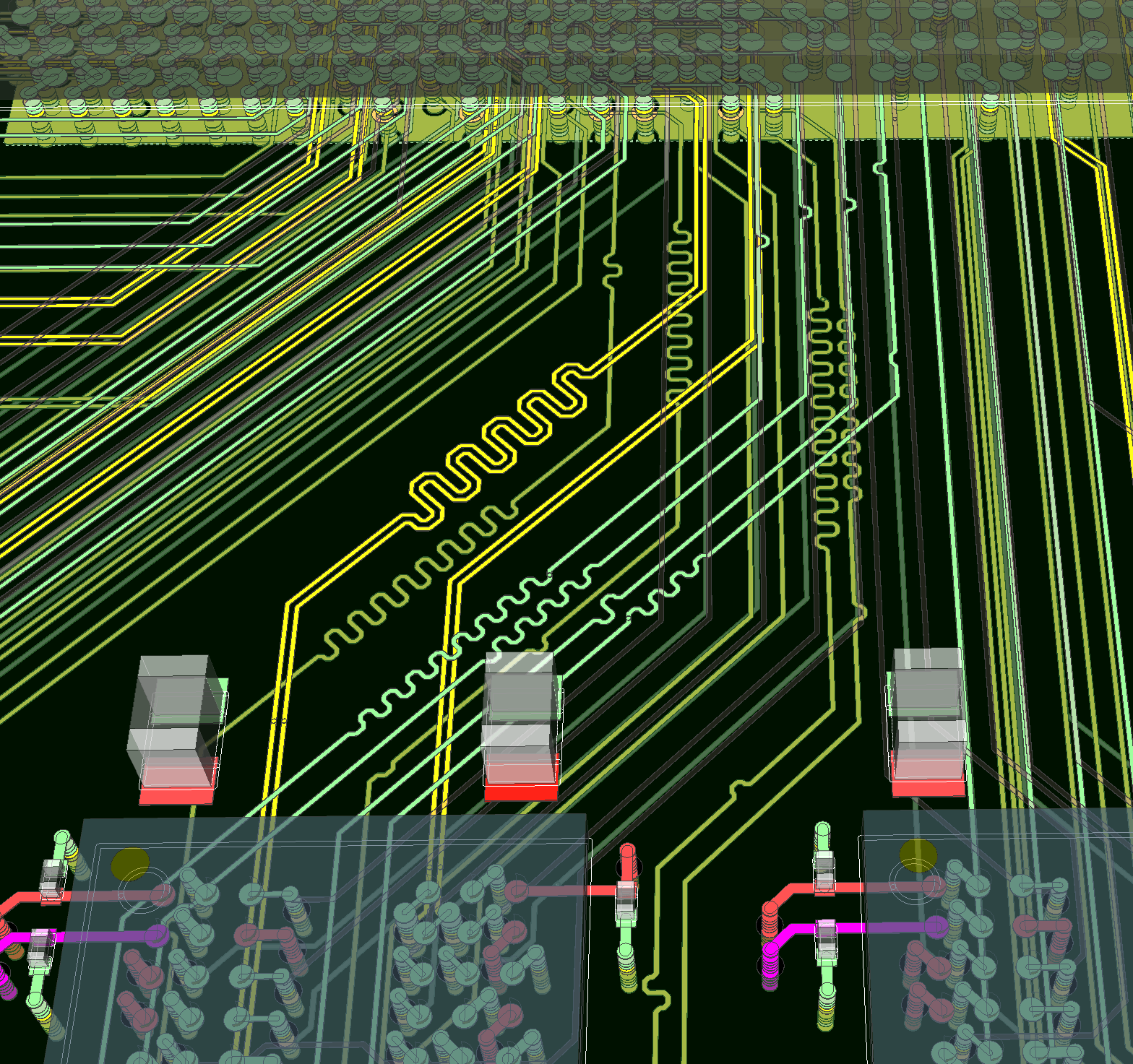

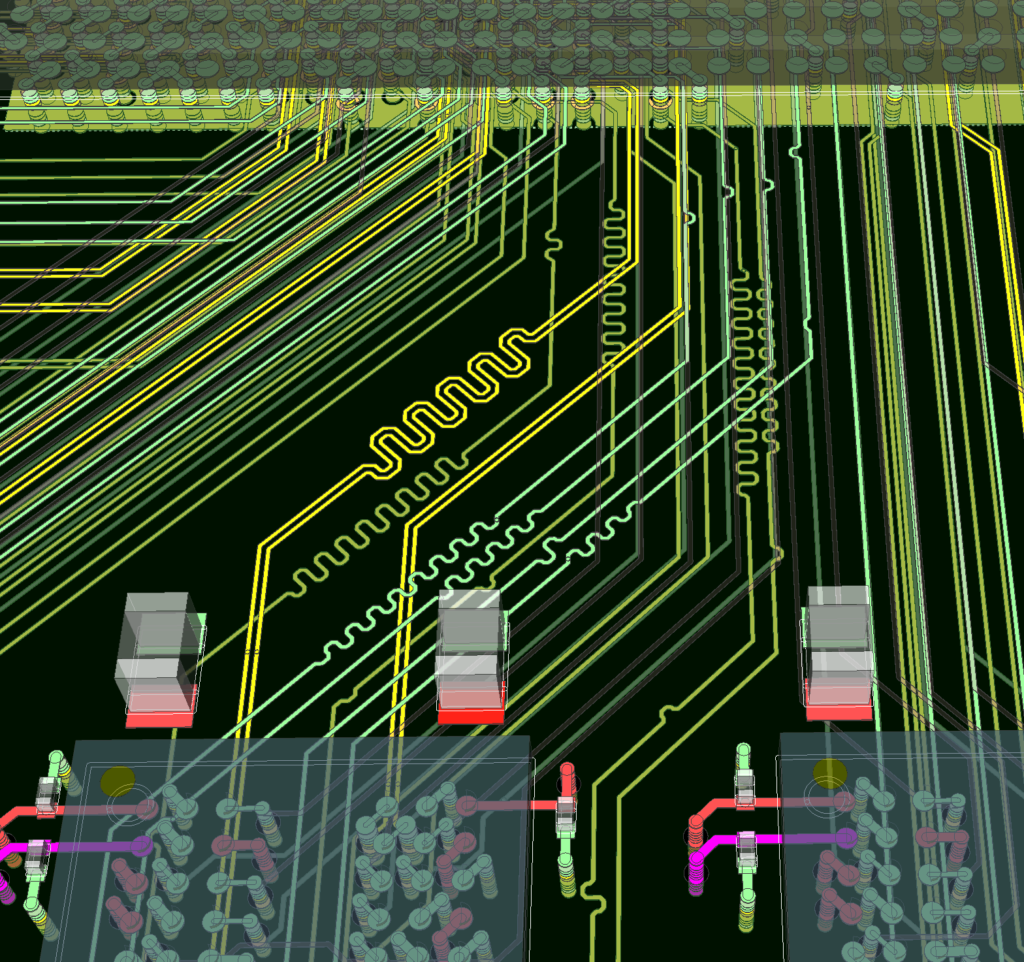

Avec des bus basés sur des normes comme DDR4 et PCI Express, il n’y a pas de marge de manœuvre pour disperser les vias parmi les bus à des positions aléatoires. Les contraintes basées sur la longueur sont souvent la meilleure façon de les acheminer, en maintenant les différences de longueur (skew) très faibles ou nulles et la longueur absolue dans des intervalles étroits.
Vous pouvez également définir des contraintes en termes de délai. Cela fonctionne bien si les notes d’application expriment des contraintes de ce type, ou si le chemin du source au chargement n’est pas uniforme.
CONTRÔLE D’IMPÉDANCE

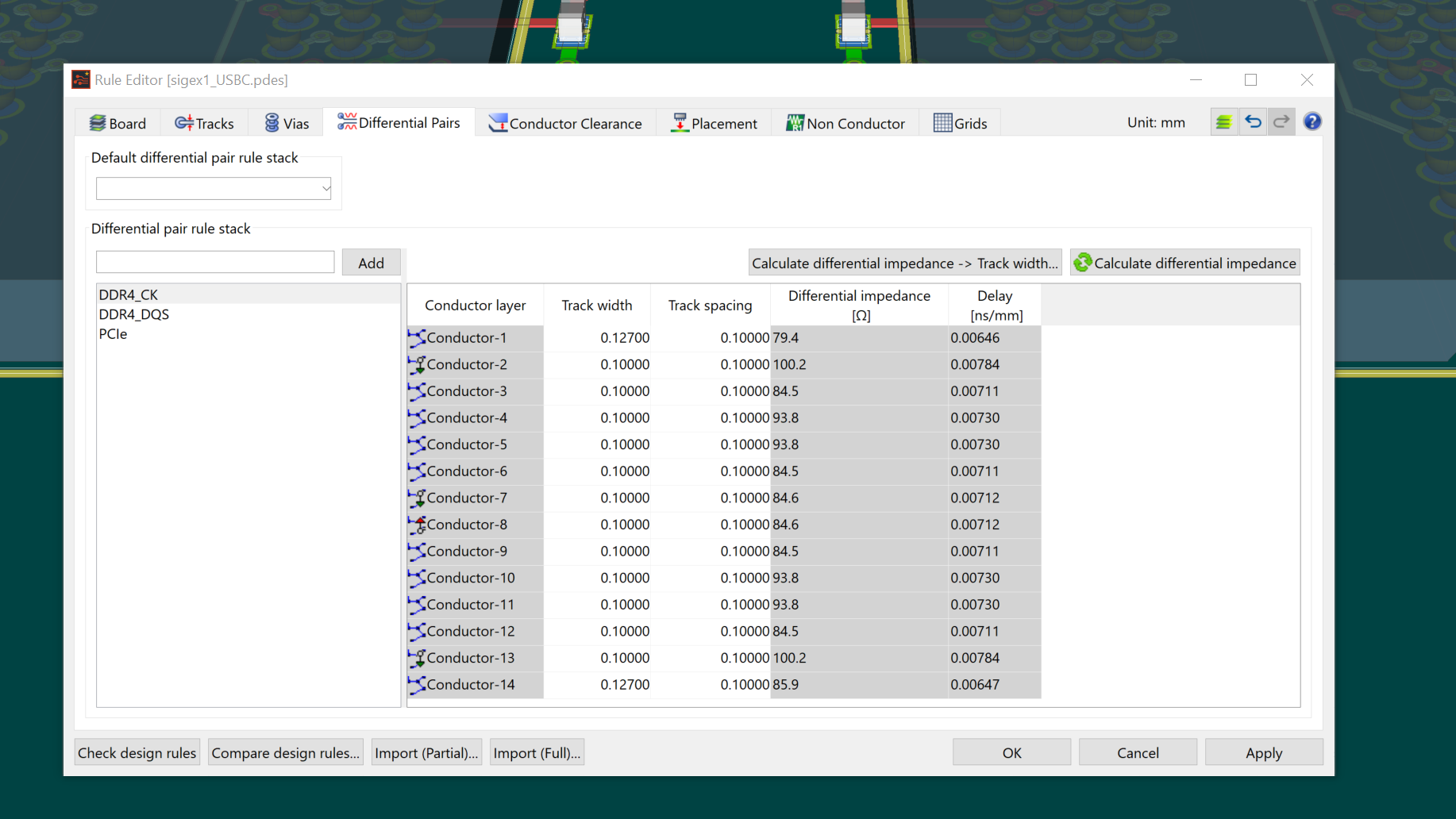

Le contrôle de l’impédance simple et différentiel est fondamental pour la conception High-Speed.
eCADSTAR dérive automatiquement les largeurs et les espacements pour répondre à vos contraintes d’impédance, mais si vous préférez, vous pouvez les définir directement.
