De plus en plus de PCB combinent plusieurs circuits. Votre PCB n’a pas besoin de cadencer à gigahertz pour être à haute vitesse – et pour ajouter à cela, des technologies comme l’IoT et les contrôleurs de maison intelligente connaissent une croissance exponentielle.

Même en utilisant des composants standard comme les SDRAM DDR3, DDR4 ou DDR5, vous devez suivre les directives de conception de circuits imprimés haute vitesse. Vous devez restreindre la disposition de votre PCB pour obtenir une intégrité de signal de première classe – afin qu’il fonctionne correctement – mais aussi pour que votre produit soit le meilleur possible.

eCADSTAR n’est pas la seule solution qui vous permet de le faire. La différence réside dans la façon dont tout est intégré, pas après coup – et sa capacité inégalée à travailler avec les détails complexes dont vous avez besoin pour une mise en page ultra-critique.

Mais avant d’entrer dans les détails, de quelles contraintes clés à grande vitesse avez-vous besoin?

IMPÉDANCE

Tous les signaux PCB haute vitesse sont contrôlés par impédance. Sans contrôle d’impédance, les signaux à grande vitesse fonctionnent de manière sauvage et aléatoire. Les normes et les notes d’application spécifient souvent l’impédance à atteindre. Par exemple, PCI Express (PCIe) Generation 3 fonctionne bien avec une impédance différentielle de 100Ω, tandis que pour la mémoire DDR3 et DDR4, une impédance asymétrique de 45Ω à 55Ω est souvent recommandée.

Dans eCADSTAR, vous pouvez contraindre à la fois l’impédance asymétrique et différentielle. eCADSTAR peut dériver les largeurs de voie et les espacements différentiels dont vous avez besoin pour répondre à vos contraintes sur chaque couche de carte et vérifier que votre conception les a respectées.

LONGUEUR, RETARD ET ASYMETRIE

Lorsque vous routez un signal d’un point à un autre sur une seule couche, le retard est généralement fonction de la longueur – et la longueur est plus facile à utiliser. La longueur est concrète et visible. La longueur est souvent aussi celle spécifiée dans les normes et les notes d’application.

Mais ajoutez des branches, des vias et des changements de largeur – peut-être un couplage à d’autres pistes – et vous devez travailler avec retard.

eCADSTAR fonctionne à la fois avec la longueur et le retard, y compris la simulation intégrée qui explore le niveau de détail dont vous avez besoin, y compris des effets comme le couplage signal à signal.

Il était une fois une horloge maître et toute la logique s’est accrochée à son rythme. De nos jours, la plupart des logiques sont synchrones à la source. Vous routez des groupes de signaux avec leur stroboscope. Vous devez contraindre le retard ou la longueur relative – également appelé asymétrie. Dans eCADSTAR, vous pouvez contraindre l’asymétrie et voir que votre conception respecte les contraintes lors de votre routage.

TOPOLOGIE

La topologie est la façon dont les connexions routées sont organisées en termes électriques. Les modèles de topologie montrent à quoi devrait ressembler le routage lorsqu’il est converti en un circuit équivalent de ligne de transmission, car ce circuit équivalent est ce que les signaux de déplacement «voient» lorsqu’ils voyagent de la source à la charge. Leur topologie décrit les intersections, les routes secondaires de leur trajet.

Les signaux à grande vitesse nécessitent toujours une topologie de routage contrainte. Vous trouverez des conseils similaires pour les signaux SDRAM, PCI Express, USB et autres dans de nombreuses notes d’application ainsi que dans les normes de signalisation applicables, provenant de sources telles que JEDEC. Dans de nombreux cas, les normes peuvent être téléchargées gratuitement après l’enregistrement.

eCADSTAR reconnaît tout cela avec une large sélection de modèles et une visualisation instantanée qui rendent le contrôle de la topologie aussi rapide et fiable que possible. Vous pouvez également définir des contraintes de longueur et d’impédance dans les modèles de topologie et les appliquer à autant de signaux que vous le souhaitez.

SIGNAUX DIFFÉRENTIELS

De plus en plus de signaux différentiels apparaissent sur les dispositions de PCB. E / S USB et HDMI, bus PCI Express, horloges et flashs de mémoire DDR et bien d’autres. Les signaux différentiels sont populaires car ils peuvent aller plus vite – plus vite que ce que de nombreux ingénieurs en électronique pensaient possible il y a des décennies. Dans eCADSTAR, les signaux différentiels reçoivent le traitement spécial dont ils ont besoin, avec un routage d’extrémité automatique et propre, des règles et des contraintes de conception spécifiques.

QUAND VOUS AVEZ BESOIN DE DESCENDRE AVEC LE MÉTAL

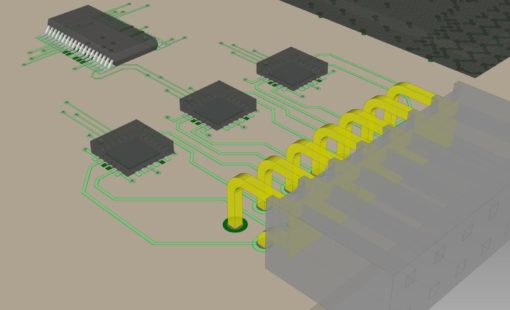

Quand il s’agit de tâches vraiment difficiles comme ce routage module-antenne, vous devez être en mesure de voir exactement ce que vous faites, avec une édition géométrique précise et une vue 3D polyvalente. Si vous devez changer d’application, vous pouvez perdre le focus sur ce que vous faites. Par exemple, les signaux RF doivent être acheminés selon des exigences de géométrie 3D strictes. Dans certains cas, la certification en dépend. Ainsi, avec les contraintes et la disposition à grande vitesse de l’avant vers l’arrière, vous avez besoin d’une édition de forme efficace, avec une adaptation automatique rapide et un labour. Tout est là pour essayer par vous-même dans la version eCADSTAR Discovery.

UNE MANIÈRE DE DÉFINIR DES CONTRAINTES SIGNIFIE QUE VOUS POUVEZ LE FAIRE À VOTRE FAÇON

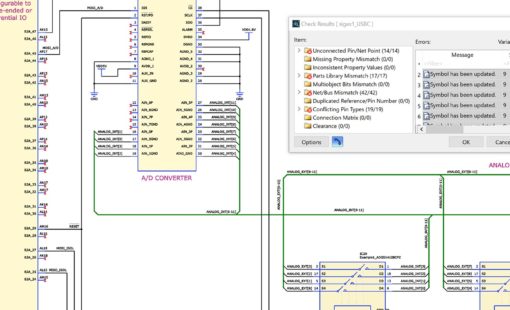

eCADSTAR dispose d’une interface utilisateur cohérente de la conception à la mise en page physique, de sorte que la façon dont vous définissez les contraintes est la même, où que vous les définissiez – dans la conception schématique ou physique ou dans les règles de conception de bibliothèque.

Pour rendre votre processus de conception encore plus fiable, vous pouvez enregistrer de nombreuses contraintes en tant que modèles et contraindre les signaux en leur appliquant ces modèles. Par exemple, vous pouvez ajouter des contraintes de longueur de trace nœud à nœud aux modèles de topologie et les ingénieurs peuvent les partager.

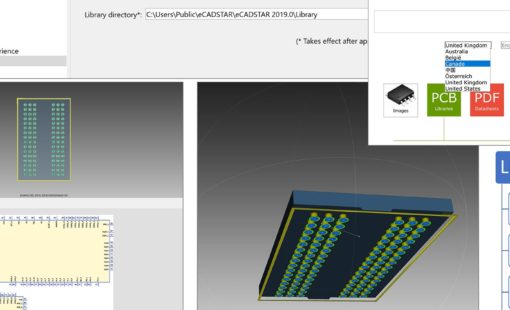

L’interface utilisateur cohérente d’eCADSTAR va bien au-delà des simples contraintes. Pourquoi devrait-il y avoir différentes façons de déplacer ou de copier un objet, simplement parce que vous travaillez avec la bibliothèque – ou que vous entrez un schéma – ou que vous disposez d’un PCB ?

VEUILLEZ NOUS JOINDRE À UN VOYAGE DE DÉCOUVERTE

Nous savons que votre temps est précieux, mais nous serions ravis de vous accueillir à bord, d’essayer la version eCADSTAR Discovery par vous-même et de découvrir ce qu’il peut faire pour rendre votre processus de conception de circuits imprimés à grande vitesse plus fluide.

Il y a beaucoup plus de détails dans la CONCEPTION AXÉE SUR LES CONTRAINTES. S’il vous plaît, jetez un œil.
