Nouveautés d'eCADSTAR 2026.0

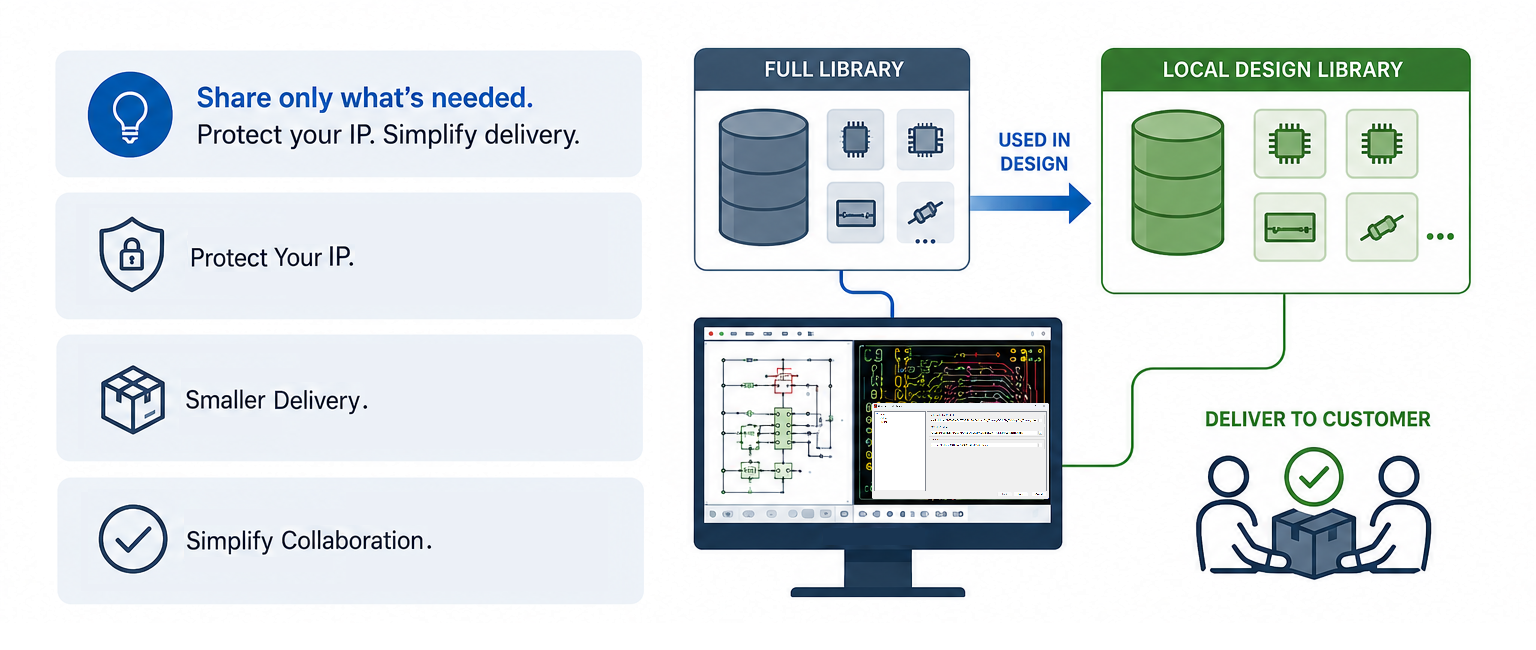

Créez une bibliothèque de conception à partir de votre ancien schéma et de votre conception de PCB.

Au lieu de partager toute votre bibliothèque avec votre client, partagez simplement une bibliothèque de conception qui ne contient que les données utilisées dans la conception.

Ou si vous devez modifier un ancien design qui peut contenir des composants obsolètes qui ne sont plus présents dans votre bibliothèque principale, vous pouvez toujours obtenir les anciennes données de la bibliothèque — sans encombrer votre bibliothèque principale.

Lorsque plusieurs chemins de bibliothèque sont définis, le Library Searcher effectue désormais automatiquement des recherches dans toutes les bibliothèques définies, éliminant ainsi la nécessité de passer manuellement d’une bibliothèque à l’autre — ce qui fait gagner un temps précieux.

Si la même référence composant existe dans plusieurs bibliothèques, un seul résultat est affiché, priorisé selon l’ordre défini (le premier dans la liste).

En plus de la longueur de Pin déjà prise en charge, le délai de Pin est désormais également pris en charge (au choix de l’ingénieur électronique ou du concepteur de circuits imprimés).

Le délai Pin représente le temps nécessaire pour qu’un signal se déplace du pad de contact de la puce au pad de soudure dans le boîtier via la connexion interne (fil de liaison).

Le support du délai de Pin est essentiel dans la conception actuelle de circuits imprimés à haute vitesse, aidant à gérer le timing et l’intégrité du signal des signaux haute fréquence.

L’outil d’ajout de longueur ajustera le routage pour répondre au délai requis, en tenant compte du délai des Pins, aidant à prévenir des problèmes dans les conceptions à haute vitesse.

Le délai de Pin peut être défini à la fois au niveau de la partie dans le Library Editor et au niveau des broches des composants dans le Constraint Browser du PCB Editor.
