Novità di eCADSTAR 2026.0

Ecco una panoramica delle novità di eCADSTAR 2026.0. Scopri tutte le nuove funzionalità registrandoti per una versione di prova gratuita

Prova eCADSTAR gratuitamente

eCADSTAR 2026.0 riflette il nostro costante impegno verso l’innovazione e verso la soddisfazione delle esigenze in continua evoluzione dei nostri utenti.

Grazie a funzionalità nuove e migliorate, questa versione ottimizza il flusso di lavoro, dalla progettazione alla gestione delle librerie, consentendo un’esecuzione più rapida ed efficiente. Effettua subito l’aggiornamento per sfruttare al meglio questi aggiornamenti.

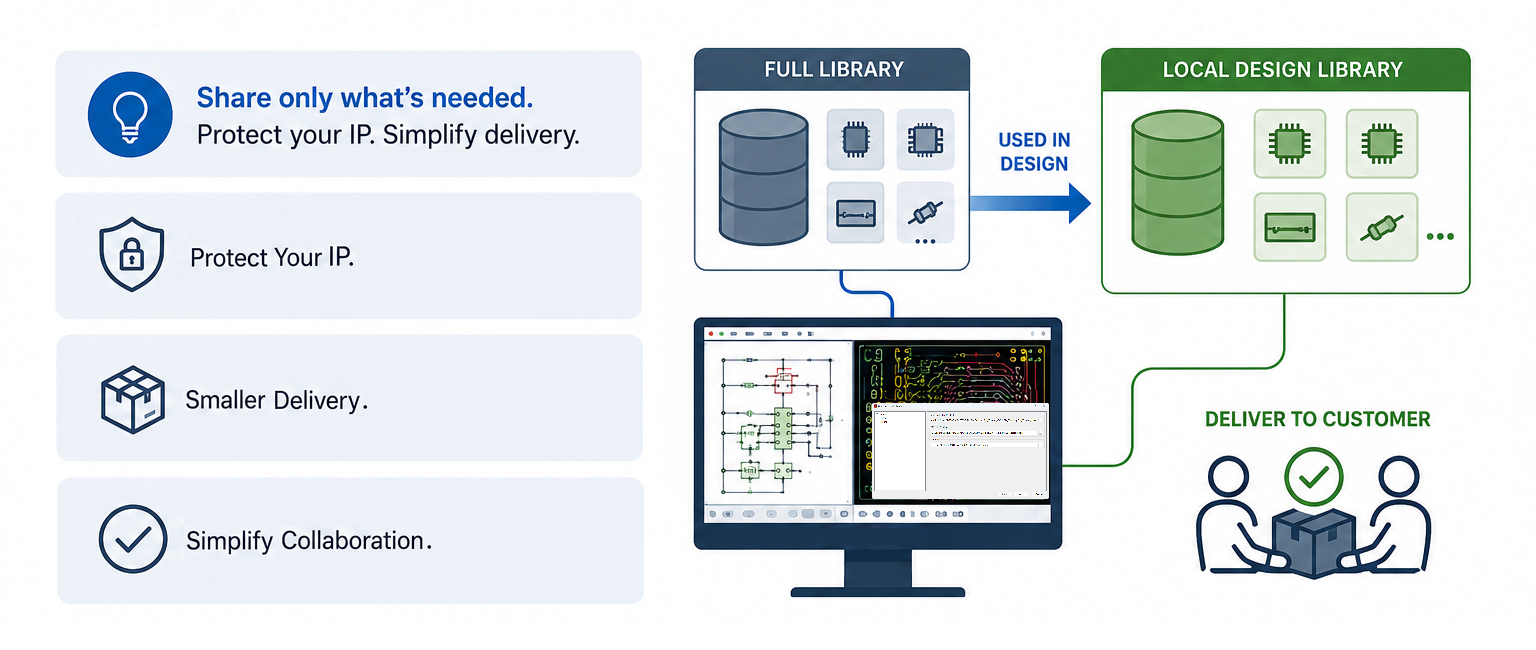

Creazione di una libreria di progetti locali

eCADSTAR-local-design-library-generation-v2

Crea una libreria di progettazione a partire dai tuoi vecchi schemi e progetti PCB.

Invece di condividere la libreria completa con il cliente, condividi solo una libreria di progettazione che contenga esclusivamente i dati utilizzati nel progetto.

Oppure, se devi modificare un vecchio progetto che potrebbe contenere componenti obsoleti non più presenti nella tua libreria principale, puoi comunque recuperare i dati della vecchia libreria, senza riempire di dati superflui la tua libreria principale.

Library Searcher effettua ricerche in più percorsi di librerie

Quando sono definiti più percorsi di libreria, il Library Searcher ora effettua automaticamente la ricerca in tutte le librerie definite, eliminando la necessità di passare manualmente da una all’altra e consentendo così di risparmiare tempo prezioso.

Se lo stesso componente è presente in più di una libreria, viene visualizzato un solo risultato, in base all’ordine delle librerie (la prima dell’elenco).

Library Searcher searching multiple library paths

Supporto per librerie 3D multiple

3D Multiple Libraries support

I modelli 3D presenti in percorsi secondari della libreria sono ora pienamente supportati, garantendo la visualizzazione del modello 3D corretto senza necessità di ulteriori configurazioni.

Supporto delle varianti 3D

Supporta componenti montati e non montati, nonché parti alternative, garantendo che vengano visualizzati i modelli 3D corretti, il contorno di piazzamento e il Reference Designator di riferimento in base alla variante selezionata nella vista 3D.

3D Variation support

Hai una domanda?

Per ulteriori informazioni su come eCADSTAR può ottimizzare il vostro processo di progettazione, contattateci oggi stesso.

Contatto

Supporto Pin-Delay per la progettazione ad High-Speed Design

Support of Pin Delay attribute

Oltre alla lunghezza dei pin già supportata, ora è supportato anche il ritardo dei pin (a discrezione dell’ingegnere elettronico o del progettista di PCB).

Il ritardo dei pin rappresenta il tempo necessario affinché un segnale viaggi dal pad di contatto del die al pad di saldatura nel contenitore attraverso la connessione interna (filo di collegamento – Bond Wire).

Il supporto per il Pin-Delay è essenziale nell’odierna progettazione di PCB ad alta velocità, poiché aiuta a gestire la temporizzazione e l’integrità dei segnali ad alta frequenza.

Il comando lengthen regolerà i tracciati in modo da soddisfare il ritardo richiesto, tenendo conto del Pin-Delay, contribuendo a prevenire problemi come lo skew o il jitter nei progetti ad alta velocità.

Il Pin-Delay può essere definito sia a livello di parte nell’Editor della Libreria, sia a livello di pin del componente nel Browser dei Vincoli dell’Editor PCB.

Miglioramento della migrazione da CADSTAR a eCADSTAR per garantire una maggiore coerenza tra la libreria eCADSTAR e i progetti

Utilizzare il file di mappatura per definire in anticipo le regole di migrazione, quali la distinzione tra maiuscole e minuscole, la correzione di parti CADSTAR definite in modo errato e il completamento delle mappature parziali dei perni.

CS_to_eCS migration
