Was ist neu in eCADSTAR 2024.0

Das Update 2024.0 bringt zahlreiche neue Funktionen, durch die Sie Ihre Effizienz und Ihr Nutzungserlebnis weiter verbessern können.
Testen Sie eCADSTAR kostenlos
Menu

Das eCADSTAR 2024.0 Update bietet eine Reihe von Verbesserungen und neuen Funktionen, um die steigende Nachfrage nach kompakten, leistungsstarken und energieeffizienten Elektronikdesigns zu erfüllen.

Im Folgenden erfahren Sie, wie die einzelnen Funktionen Sie bei der Erstellung von Schaltplänen und PCB-Layouts unterstützen und wie der Bibliotheks-Editor Ihren Arbeitsablauf optimal organisiert.

eCADSTAR Web-Portal

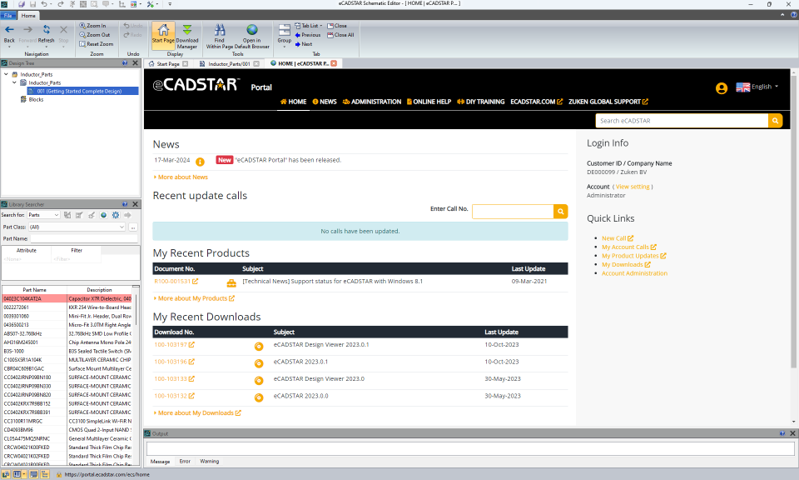

Das neue Webportal vereinheitlicht die webbasierte Funktionalität von eCADSTAR an einem Ort.

  • Das neue Webportal fasst die webbasierten eCADSTAR-Funktionen unter einer einheitlichen URL zusammen und bietet eine einzige Suchfunktion für Online-Hilfe, DIY-Schulungen und eCADSTAR.com-Inhalte.
  • Die eCADSTAR-Online-Hilfe und die DIY-Schulungsmaterialien sind jetzt auch außerhalb des ZGS-Portals zugänglich, ohne dass eine Anmeldung erforderlich ist.
  • Loggen Sie sich mit Ihren ZGS-Zugangsdaten in das Webportal ein, um Ihr eCADSTAR-Erlebnis zu vereinheitlichen.

eCADSTAR-web-portal

Unterstützung für geätzte Induktorteile

Inductor-Parts

eCADSTAR unterstützt neue geätzte Induktorteile durch die Verwendung von Design-Software von Drittanbietern und die Möglichkeit des Imports von DXF-Kupfermustern.

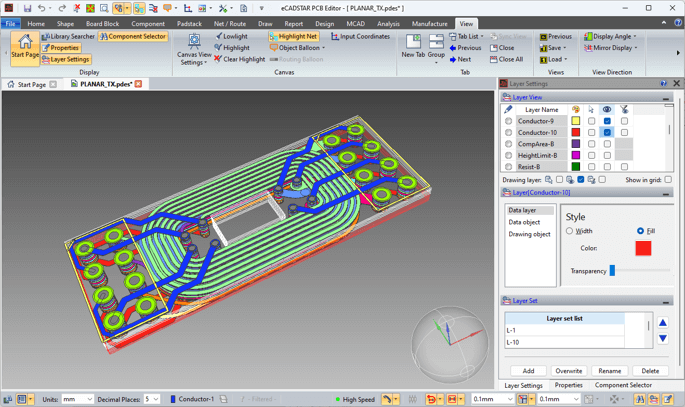

  • Induktoren-Bauteile wie Planar-Transformatoren, RF-Filter, Antennen oder eingebettete Polymer-Dickschicht-Widerstände (PTF) können im Bibliotheks-Editor erstellt werden.
  • Die Auslegung von Planartransformatoren kann mit Software von Drittanbietern wie Auto Planner Magnetics oder PI Expert erfolgen.
  • Kupferstrukturen können im eCADSTAR Footprint Editor gezeichnet oder aus einer DXF-Datei als geätztes Bauteil in den eCADSTAR Footprint Editor importiert werden.
  • Die planare Induktivität wird mit dem Toolkit von Saturn PCB Design berechnet und das Kupfermuster im eCADSTAR Footprint Editor gezeichnet.

Vollständigen Teil kopieren

„Copy Full Part““ in eCADSTAR vereinfacht die Verwaltung von Bibliotheken im Netzwerk und in lokalen Bibliotheken und verbessert so die Effizienz des Arbeitsablaufs.

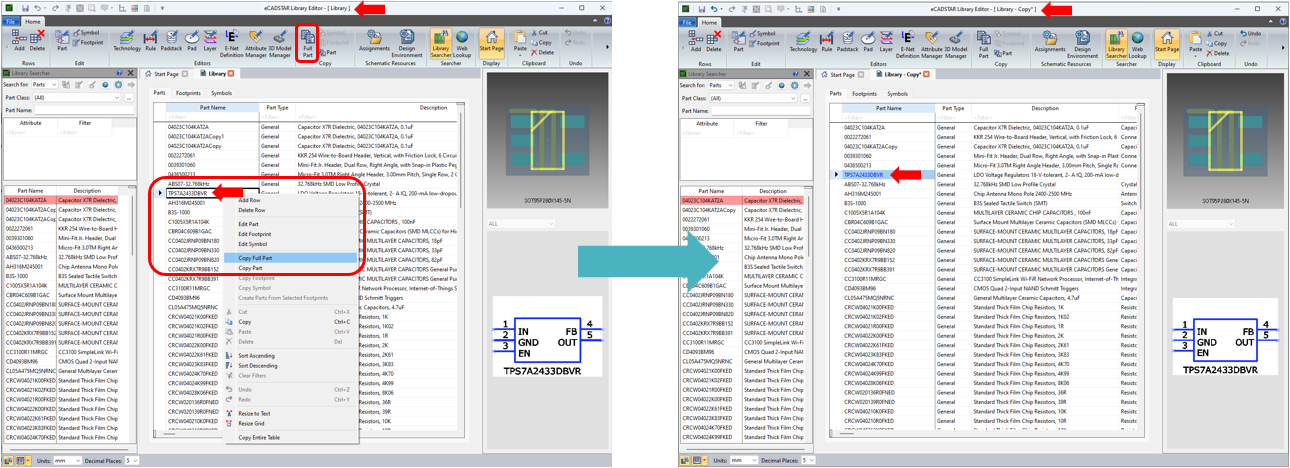

  • Beim Kopieren von Bauteilen von einer Bibliothek in eine andere werden im selben Arbeitsgang auch der Footprint, das Symbol, das 3D-Modell, der Pad-Stapel und die Pads kopiert.
  • Wenn Sie von zu Hause aus arbeiten, können Sie wählen, ob Sie die zentrale Netzwerkbibliothek oder Ihre lokale Bibliothek verwenden möchten.
  • Wenn Sie wieder mit der Netzwerkbibliothek arbeiten möchten, können Sie die neuen Teile einfach aus Ihrer lokalen Bibliothek in die zentrale Netzwerkbibliothek übertragen, indem Sie das gesamte Teil kopieren.

Copy-Complete-Part

Vergleich von Design und Form

Design-Comparison

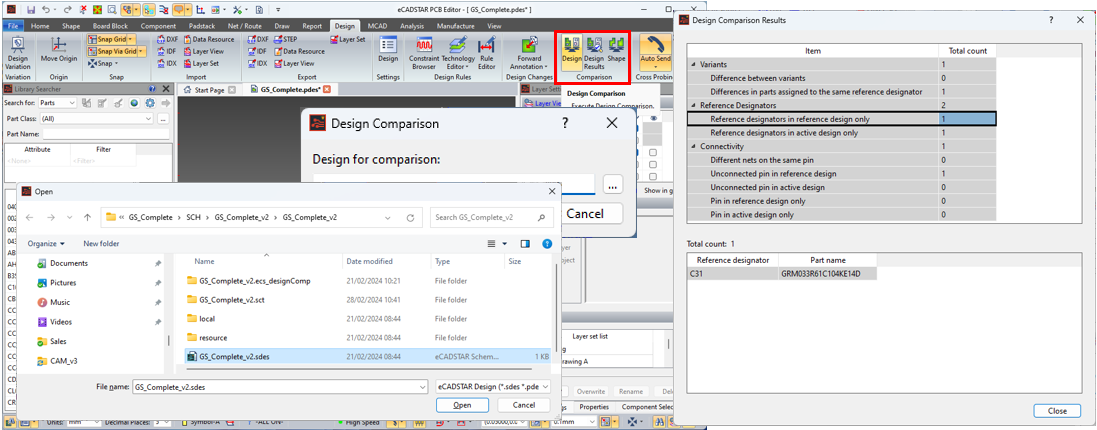

Der Vergleich von Design und Form reduziert die Anzahl der Fehler und gibt Ihnen mehr Sicherheit über die Qualität Ihrer Designversionen.

  • Es können zwei Schaltpläne, zwei PCBs oder ein Schaltplan und ein PCB-Design verglichen werden. Die Unterschiede in der Netzliste werden detailliert dargestellt.
  • Zusätzlich wird ein Formvergleich zwischen zwei Versionen eines PCB-Designs unterstützt.

NOCH FRAGEN?

Falls Sie weitere Informationen darüber wünschen, wie eCADSTAR Ihren Designprozess unterstützen kann, kontaktieren Sie uns noch heute!
KONTAKTIEREN SIE UNS

Netz/Bus-Verbesserungen

Bus-net-improvement-terminate-bus-or-net

Es gibt viele Netz- und Busverbesserungen, die zahlreiche Vorteile bieten, zum Beispiel die Verringerung manueller Fehler bei Ihrer Arbeit:

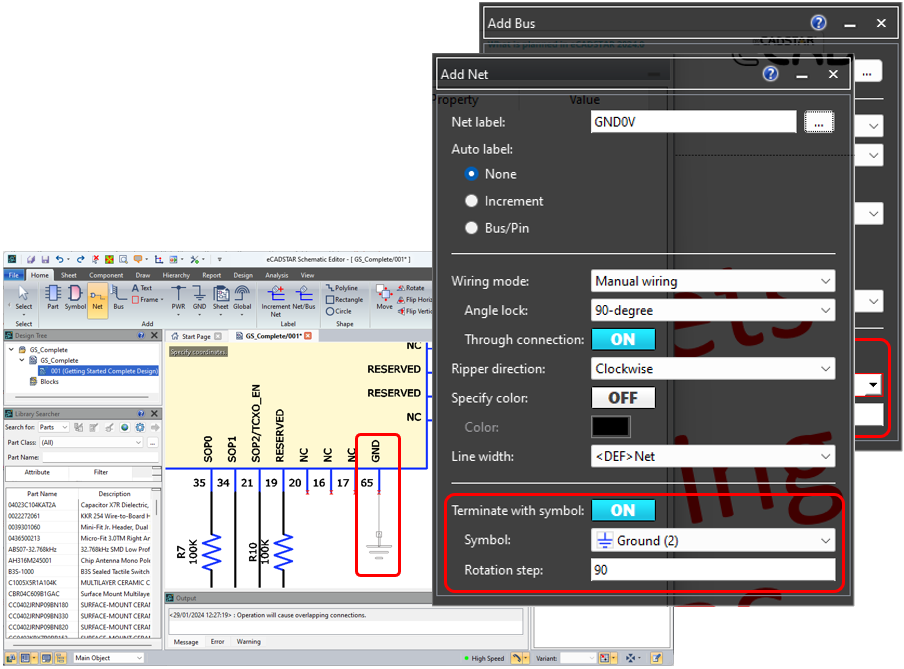

  • Beim Hinzufügen eines Netzes oder Busses kann es automatisch mit einem Symbol abgeschlossen werden.

Netto-Verbesserung

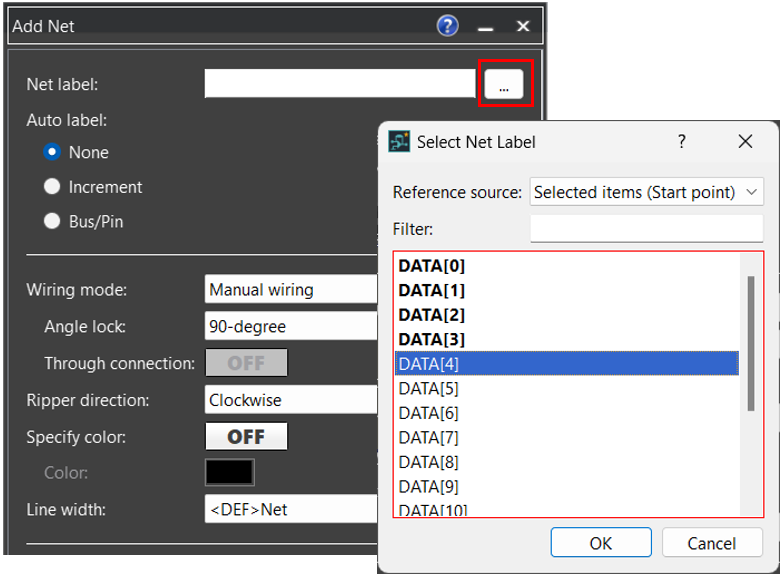

  • Beim Hinzufügen eines Netzes kann das Netzlabel durch Auswahl eines bestehenden Netzlabels definiert werden.

Net-Improvement

Bus-Verbesserungen

Bus-Improvement-1

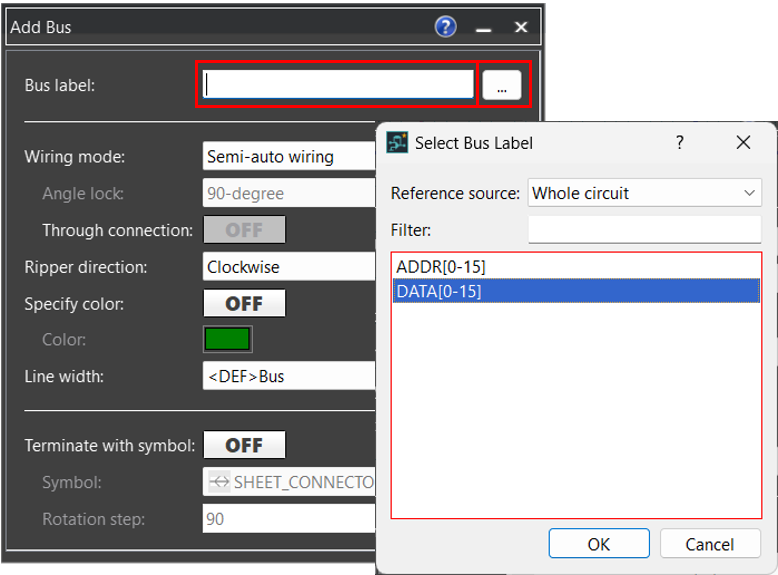

  • Beim Hinzufügen eines Busses kann die Busbezeichnung entweder durch Eingabe oder durch Auswahl einer vorhandenen Busbezeichnung definiert werden. Diese Verbesserungen erhöhen die Geschwindigkeit, Zuverlässigkeit und Benutzerfreundlichkeit von Bussen und Netzen.

DRC-Verbesserungen

Die Benutzerfreundlichkeit von DRC (Design Rule Check) wurde verbessert und zusätzliche Prüfungen wurden hinzugefügt:Beim Hinzufügen eines Busses kann die Busbezeichnung entweder durch Eingabe oder durch Auswahl einer vorhandenen Busbezeichnung definiert werden. Diese Verbesserungen erhöhen die Geschwindigkeit, Zuverlässigkeit und Benutzerfreundlichkeit von Bussen und Netzen.

  • Ausblenden von nicht geprüften Regeln aus den Ergebnissen.
  • Verbesserter DRC für baumelnde Steckverbinder.

DRC-Improvements

Verbesserungen bei der Migration von CADSTAR zu eCADSTAR

CADSTAR_to_eCADSTAR_Design_Migration

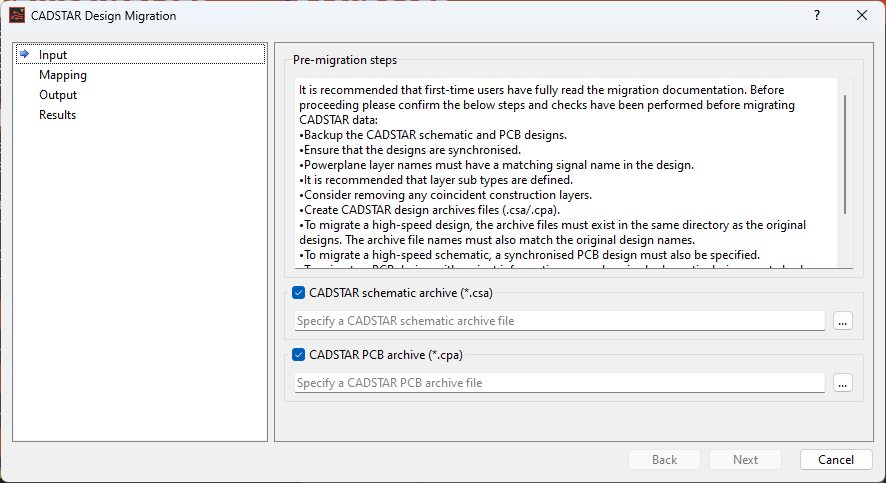

Bei der Designmigration wurden eine Reihe von Verbesserungen vorgenommen, die dazu beitragen, die Konsistenz Ihrer migrierten Designs zu wahren:
