Tech et règles

Assurez-vous que vos conceptions sont toujours fabricables, définissez les technologies de cartes et les règles de fabrication dans l'éditeur de bibliothèque pour une utilisation pendant la mise e...

La technologie et les règles définies dans votre bibliothèque sont réutilisables et modifiables localement pendant la mise en page, passez de façon transparente d’un empilement de panneaux à l’autre au fur et à mesure de l’évolution de votre conception, en utilisant la définition d’un à plusieurs calques. Comparez et importez les technologies et les règles de votre conception, avec votre bibliothèque, en vous assurant que vos conceptions sont toujours synchronisées avec les définitions de votre bibliothèque.

Features

Mappage des couches

Les technologies vous permettent de définir la pile de cartes physiques et virtuelles, de déplacer les technologies entre les bibliothèques en les faisant correspondre à vos empreintes et de modifier l’ordre d’affichage dans l’éditeur de PCB.

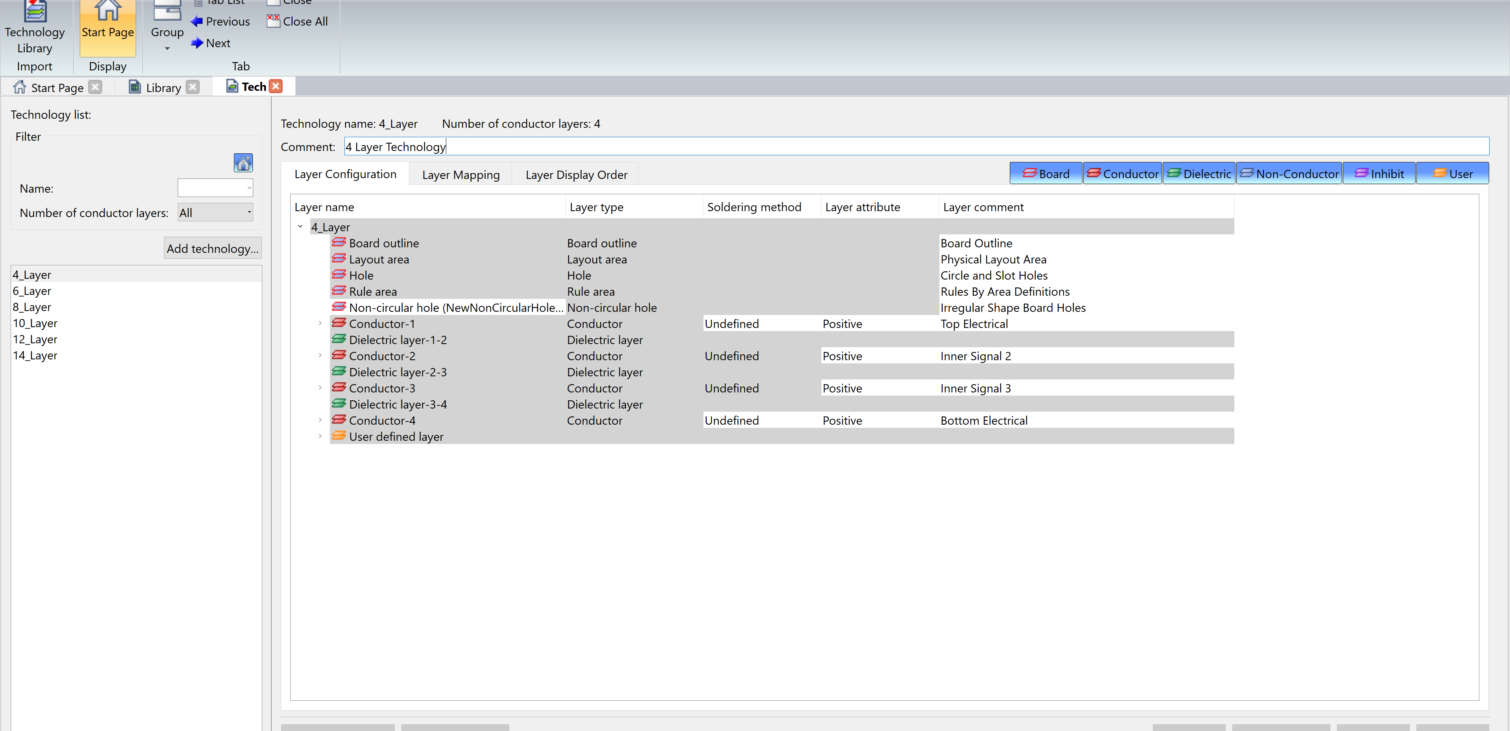

Boîtes de dialogue pour les couches conductrices, non conductrices et via

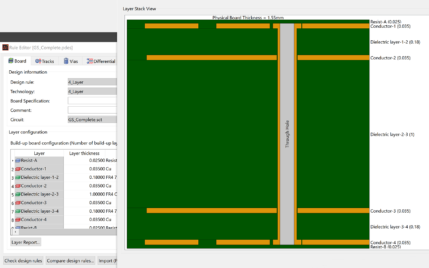

Des règles sont associées à la technologie et définissent l’épaisseur, le matériau et les caractéristiques électriques des couches conductrices/électriques. Les définitions de règles sont référencées par des vérifications de règles de conception en temps réel et après action, ce qui permet d’éviter la création d’erreurs de conception ou de fabrication. Avec des définitions étendues pour les piles de largeur de voie, via les portées de couche, le placement et le dégagement, les outils adhéreront automatiquement et contextuellement à ces règles, en particulier lors du routage.

Payer Uniquement ce Dont Vous Avez Besoin

Une approche flexible et modulaire vous permet de créer un ensemble eCADSTAR pour répondre à vos exigences de conception de circuits imprimés.
Choisissez Votre Bundle
