Come creare schemi migliori con i simboli del segnale globale

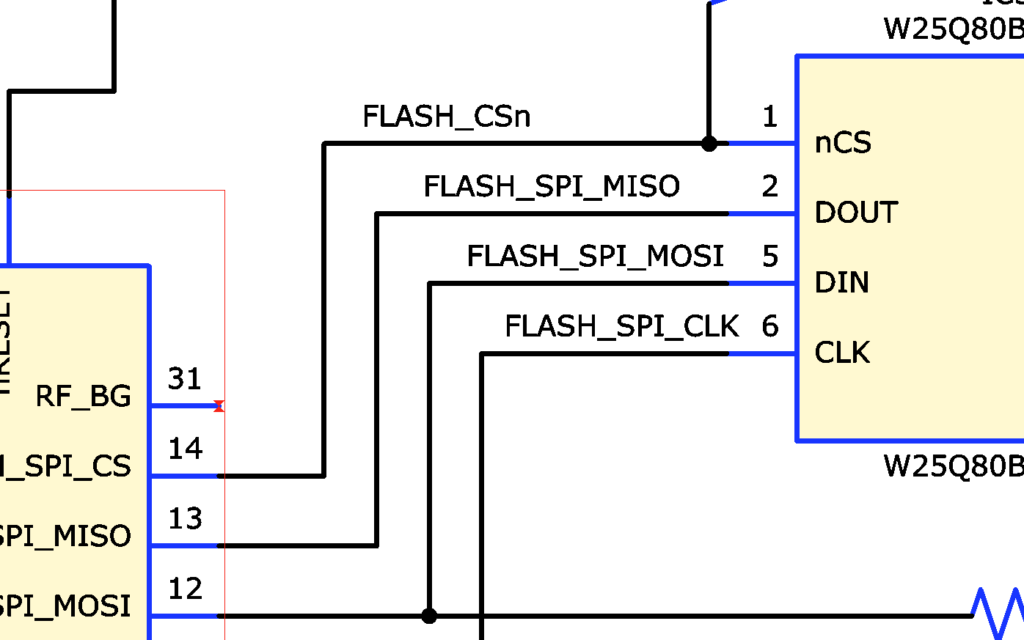

Collegamento di segnali locali

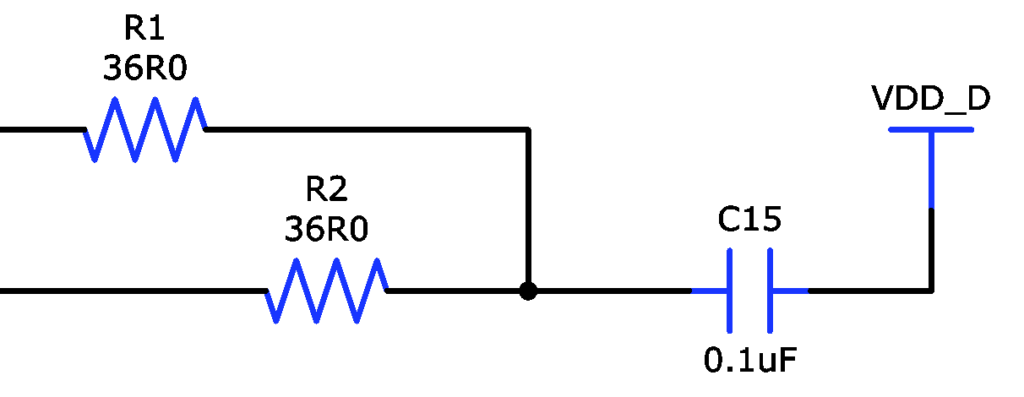

I segnali globali sono diversi. È sufficiente posizionare i simboli della libreria di segnali globali e connettersi ad essi, come con questo segnale da 1,2 V, “VDD_D”. Il simbolo globale “VDD_D” si trova nella libreria. Puoi assegnare un nome ai segnali globali come preferisci e puoi definire la forma del simbolo come preferisci.

Collegamento di segnali globali

Perché utilizzare segnali globali?

Se hai, diciamo, un segnale di massa digitale, non vuoi che sia chiamato “GND” in uno schema e “DIG_GND” in un altro, o per usare forme di simboli differenti. Puoi definire tutti i simboli che desideri, anche per la stessa tensione.

È meglio perché:

• I segnali globali facilitano le revisioni
• Usi lo stile migliore in ogni schema, non solo in alcuni schemi
• Riutilizzi facilmente i circuiti, senza adattare i simboli di alimentazione e i nomi dei segnali
• Gli schemi vengono creati più rapidamente e sono leggibili in modo ottimale

Ma due vantaggi diventano evidenti non appena inizi a utilizzare segnali globali: efficienza e trasparenza. Devi solo aggiungere simboli di segnale globali al tuo schema dalla libreria eCADSTAR e connetterti ad essi, anche se condividi quella libreria con altri ingegneri.

Rendi i simboli di segnale globali parte della gestione della tua libreria di progettazione PCB eCADSTAR e vedrai subito i vantaggi.
