Quoi de neuf chez eCADSTAR 2021.0

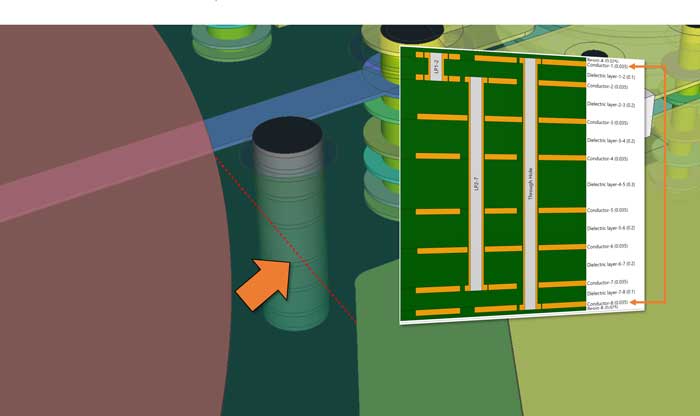

Vérifiez les règles de ligne de fuite en 3D en fonction des différences de tension et des normes (eCADSTAR Advanced 3D et Ultimate uniquement).

L’isolement en 2D est toujours inférieur ou égale à la distance d’isolement en 3D, mais le respect des règles de fuite en 3D vous permet de concevoir de manière plus dense, car la distance d’isolement est mesurée le long de surfaces. Par exemple, la réalisation d’une fente dans le circuit imprimé peut permettre de placer d’autres composants plus près d’une alimentation de polarisation à diode à avalanche haute tension.

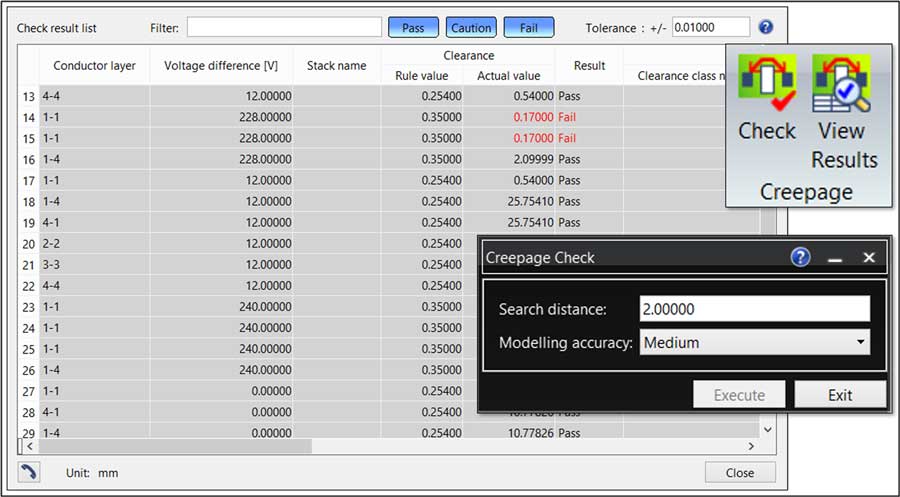

Vérifiez la sécurité électrique. Particulièrement important pour les conceptions avec un routage haute tension tel que le LIDAR. Effectuez un contrôle croisé sur le canvas et visualisez-le en 2D ou en 3D avec un code couleur similaire aux feux de circulation (Pass, Caution, Fail).

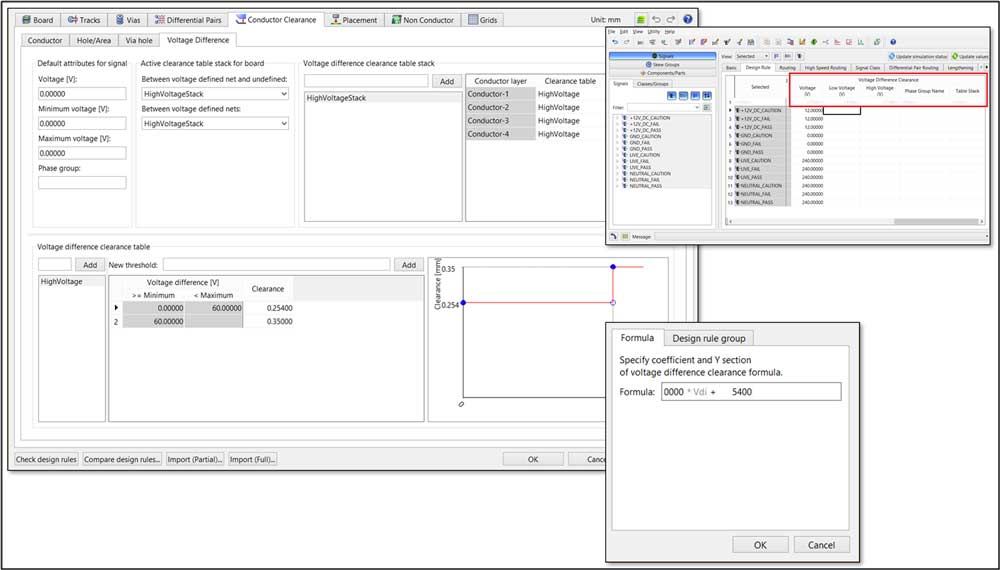

La définition des règles de Creepage s’effectue à la fois dans le Library Editor et dans le Constraint Browser (Schematic Editor et PCB Editor). Configurez en plus vos propres formules pour calculer les lignes de fuite.

Contrôleur SPICE à partir du Schematic Editor

Le contrôleur SPICE d’eCADSTAR apportera une solution d’ingénierie étroitement intégrée pour faciliter la simulation de circuits analogiques dans vos schémas eCADSTAR, faisant de eCADSTAR Schematics un point unique pour la conception et la simulation de circuits imprimés.

Les ingénieurs pourront visualiser des formes d’onde graphiques, effectuer des analyses de simulation, modifier des valeurs discrètes, exécuter des balayages de paramètres à l’aide d’une version intégrée du logiciel de simulation haute performance gratuit LTspice® d’Analog Devices

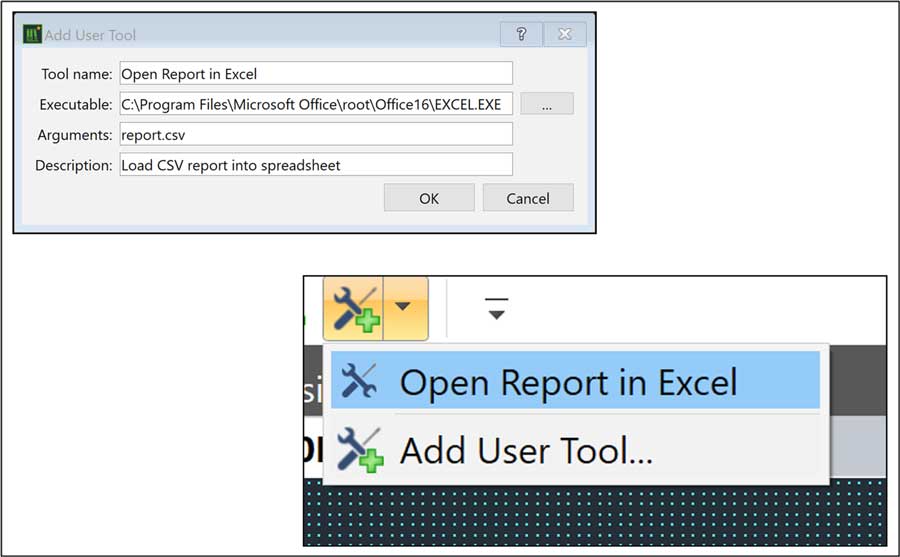

Vous pouvez intégrer des applications externes, en les ajoutant à la barre d’outils d’accès rapide, afin de pouvoir les lancer sans quitter eCADSTAR.

Si vous sélectionnez « Ouvrir le rapport dans Excel », un rapport CSV (report.csv) s’ouvre comme une feuille de calcul, remplaçant ainsi plusieurs étapes en une seule action.

Vous pouviez déjà configurer vos propres rapports. Maintenant, rendez-les accessibles directement depuis eCADSTAR.

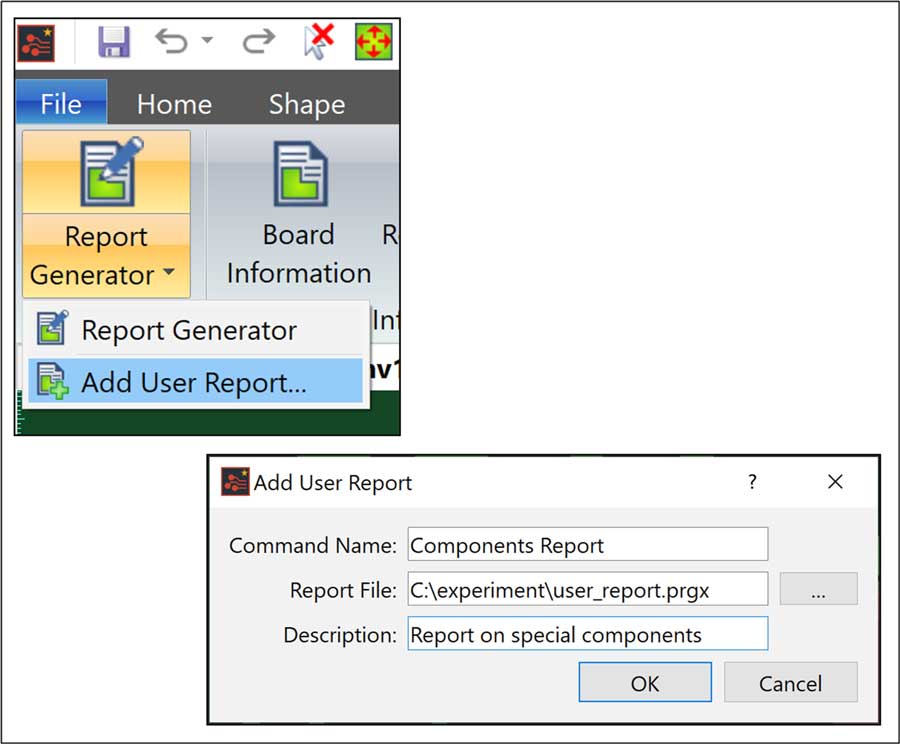

En ajoutant le chemin d’accès à un fichier de paramètres de rapport utilisateur (.prgx), sélectionnez votre rapport depuis une liste déroulante.

Vous pouvez décider à quel moment accéder aux commandes utilisateurs, à la fois au moment de la création et en édition.

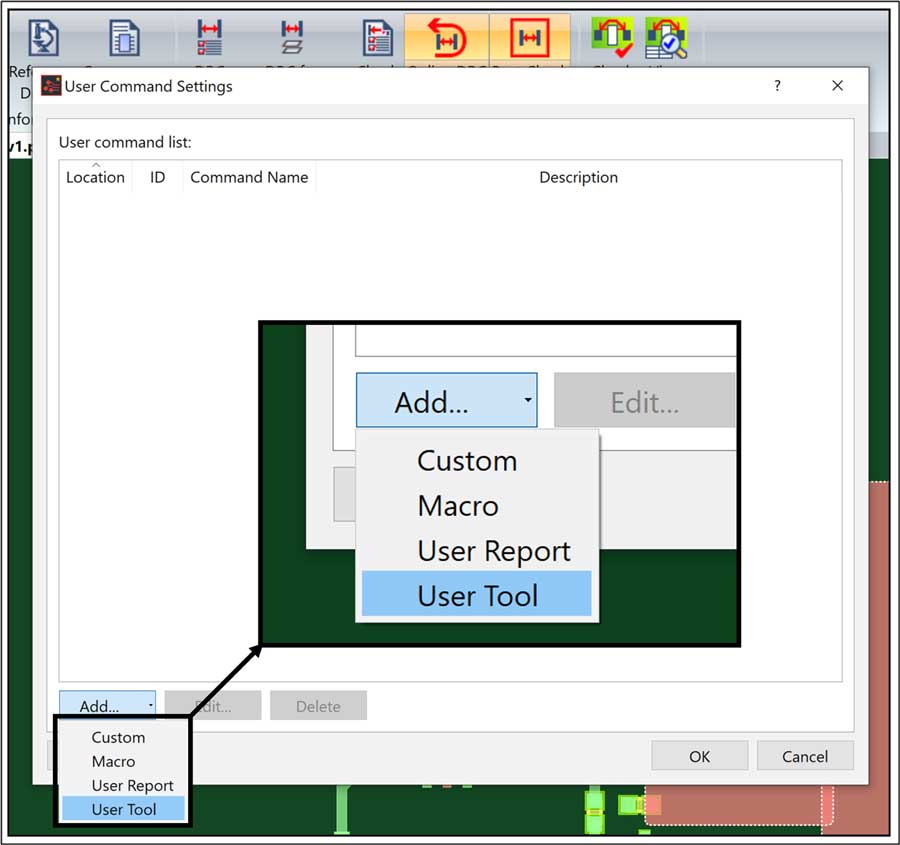

Lorsque vous ajoutez ou modifiez une commande utilisateur, vous pouvez décider dans quelles applications vous souhaitez la rendre disponible.

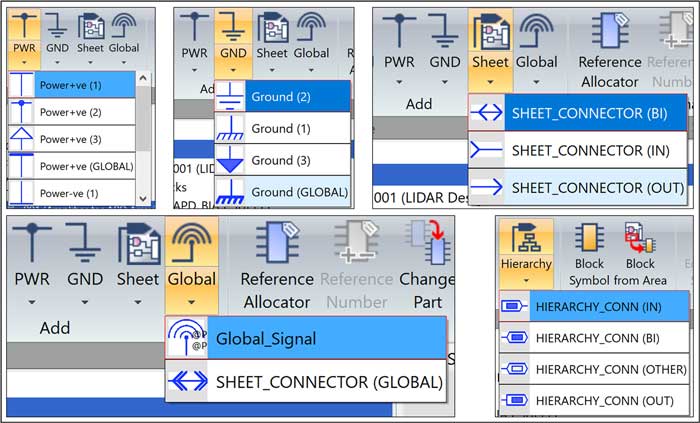

Vous pouvez sélectionner vos symboles d’alimentations, de masses, de connecteurs de pages, de connecteurs hiérarchiques et de signaux globaux directement depuis le ruban.

Sélectionnez vos symboles directement depuis le ruban du Schematic Editor – un gain de temps considérable.

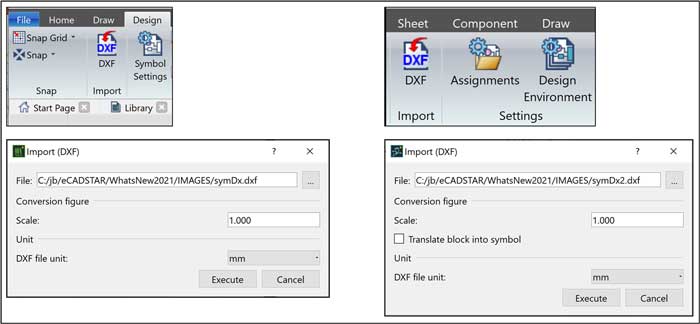

Vous pouvez importer des données de dessin DXF créées par des systèmes de CAO mécanique à la fois dans l’éditeur de bibliothèque (Library Editor) et dans l’éditeur de schémas (Schematic Editor)

Le format DXF est un format industriel largement utilisé dans les applications graphiques mécaniques. Vous disposez peut-être déjà de logos ou de symboles dans ce format. Vous pouvez désormais les importer au lieu de les redessiner.

Conservez les informations de conception directement dans les données de conception schématique pour une référence future

Saisissez directement des informations uniques liées à la conception avec une comptabilisation automatique des heures de création et de modification.

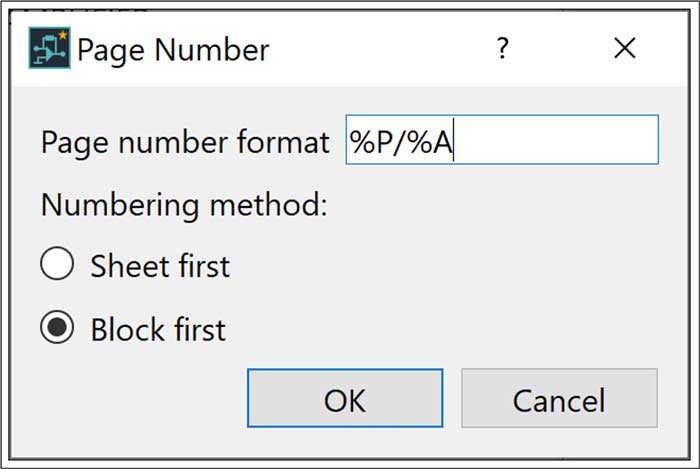

Personnalisez le format de numérotation des pages.

Personnalisez le format de numérotation des pages et reflétez la hiérarchie des blocs.

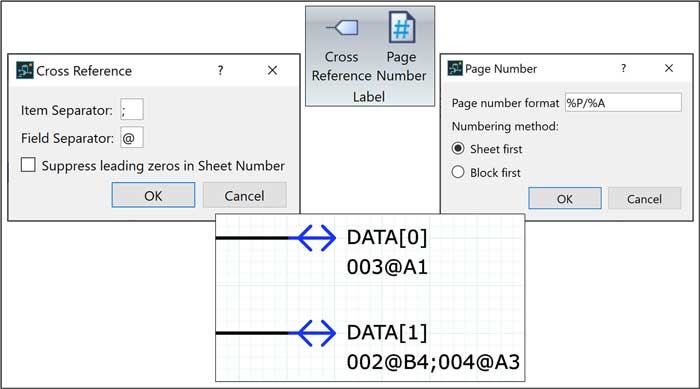

Configurer et afficher des informations de références croisées enrichies sur les connecteurs de feuilles.

Vous pouvez configurer le format des références croisées à partir du ruban.

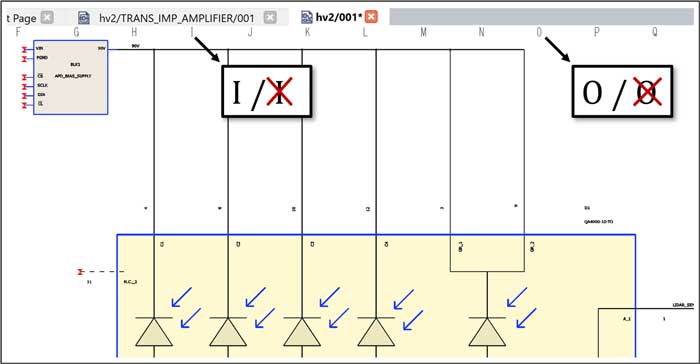

Il est possible d’omettre les caractères « I » et « O » dans les lettres de zone pour se conformer aux normes ou pour éviter toute confusion avec un et zéro.

Vous pouvez omettre les caractères « I » et « O » dans les désignateurs de zone.

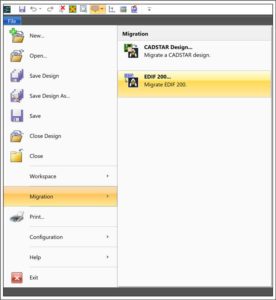

Importation des données schématiques EDIF.

Importez des données EDIF 200 afin de pouvoir réutiliser des IP provenant des sources externes.

Transformez les angles de bus en courbes et ajustez les rayons sur le canvas du PCB Editor.

L’angle des bus incurvés peuvent améliorer la résistance aux contraintes et atténuer les discontinuités de couplage entre les pistes. L’édition interactive directe vous permet de voir exactement quel type d’angle vous obtenez en temps réel.

Déplacez (ou dupliquez) les bus en conservant tous les angles et le paterne des pistes.

Déplacez, retournez et faites pivoter les bus sans perdre les configurations de via ou la géométrie des pistes. Vous pouvez faire de même avec duplicate-move, ce qui permet de réutiliser rapidement et facilement les modèles de bus pour une cohérence et une symétrie maximale de la conception du PCB.

Ignorer les modèles parasites basés sur les package.

Les condensateurs de découplage existent dans de nombreux styles de boîtiers et tous créent des parasites différents. Expérimentez facilement, en échangeant les modèles basés sur les boîtiers sans avoir à modifier les données de conception. Vous êtes un peu trop près des limites de tension avec ce découpleur ? Pourquoi ne pas le remplacer par un 25V ? Il se trouve dans un boîtier plus grand, mais ses parasites vous poseront-ils un problème ?

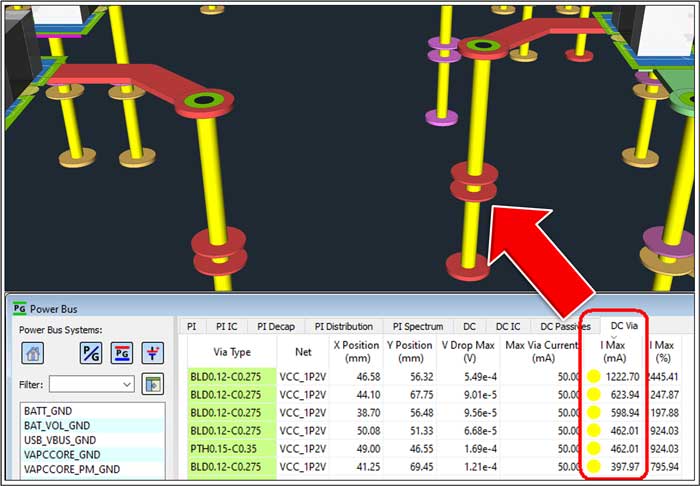

Identifiez facilement les vias à fort courant.

Les vias à courant élevé nuisent à l’intégrité de l’alimentation. Vous avez besoin d’un via plus grand ? Ou avez-vous besoin d’un via supplémentaire ? Le courant élevé dans ce via est révélé en triant les valeurs des courants des vias. Vous pouvez alors ajuster ou ajouter des vias dans le PCB Editor (montré au-dessus de la fenêtre Power Bus dans cette image).

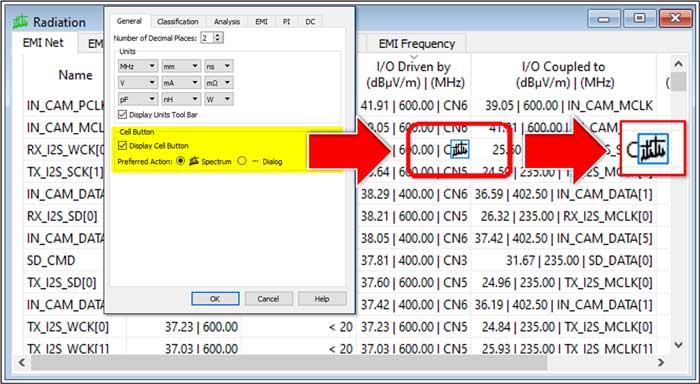

Configurer les boutons des cellules

Ce bouton dans la fenêtre Radiation a été configuré pour afficher le spectre. Les fonctions alternatives sont toujours disponibles dans le menu du clic droit de la souris.

Définissez des masques d’impédance pour vérifier et mesurer l’impédance prévue du bus d’alimentation dans la conception du PCB.

Présentés de manière similaire aux masques oculaires, les masques d’impédance vous permettent de vérifier les points sensibles de l’impédance locale par rapport à l’impédance attendue sur une gamme de fréquences.

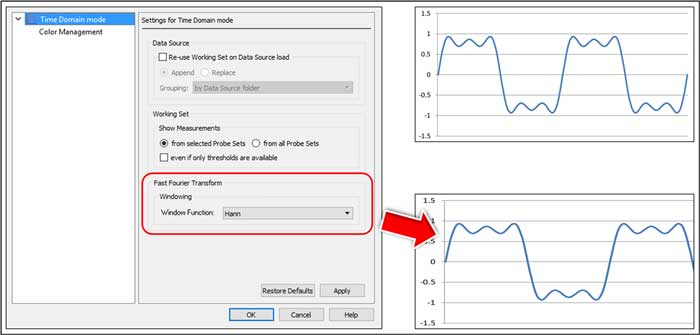

Réduire le bruit d’aliasing en utilisant le fenêtrage.

Le FFT (Fast Fourier Transform) est conçus pour fonctionner avec un nombre rond de cycles complets de la forme d’onde. Ce n’est pas toujours le cas et le crénelage peut rendre les résultats peu fiables. Les techniques de fenêtrage tel que la fenêtre de Hann permettent de contrecarrer cet effet.

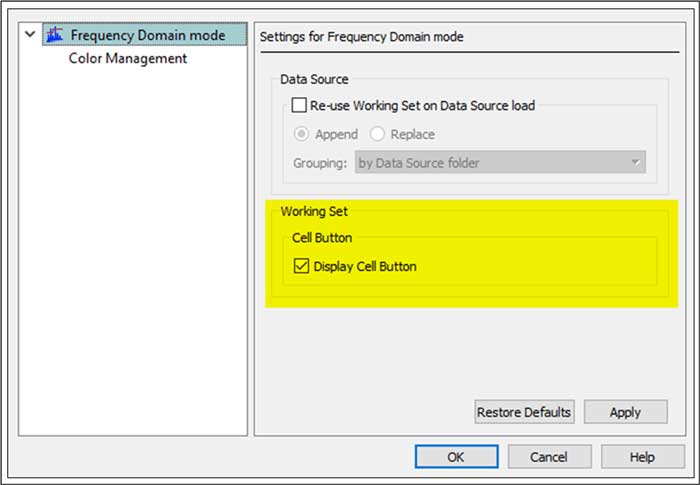

Et lorsque vous avez des résultats dans le domaine fréquentiel, vous pouvez désormais configurer un bouton de cellule dans l’Analysis Result Viewer pour les visualiser plus facilement.

Configurez un bouton de cellule pour le mode domaine fréquentiel.

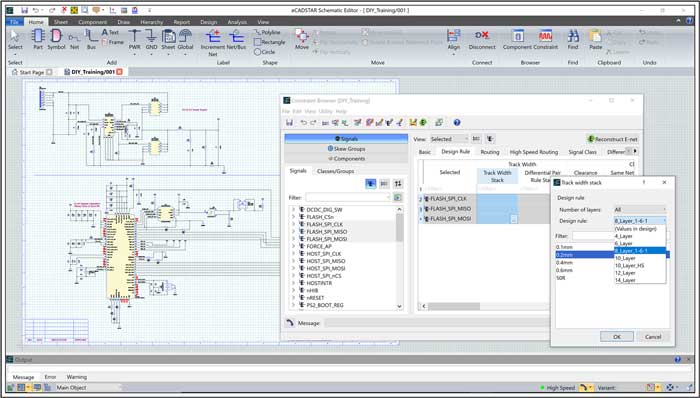

Choisissez votre stackup PCB directement à partir du Schematic Editor.

Les décisions relatives au stackup de la carte sont souvent prises avant ou pendant la saisie du schéma. Prenez ces décisions au fur et à mesure dans le Constraint Browser.

Les options DRC sont enregistrées et sélectionnées par défaut lors de votre prochain travail sur un schéma.

Au fil de la saisie du schéma, les options de vérification de la DRC progressent. Désormais, vous n’avez plus besoin de resélectionner ces options à chaque fois que vous lancez l’Éditeur de schémas.
