Nouveau dans eCADSTAR 2022

Voici quelques-unes des nouvelles fonctionnalités. Pour en savoir plus, contactez votre distributeur local.

2022 a été une année importante pour eCADSTAR. Nous sommes impatients de lancer les nouvelles mises à jour, qui amélioreront votre expérience de conception. Les éditeurs de schémas , de PCB et de bibliothèques ont tous été améliorés pour répondre aux besoins de conception qui nous ont été signalés comme critiques.

Conception hiérarchique Multi-instances

Structurer les schémas pour maximiser les possibilités de réutilisation et minimiser les erreurs du copier/coller.

Organisation des schémas pour une interprétation et un contrôle clairs
- Les blocs offrent une vue d’ensemble claire des fonctions et réduit les révisions des circuits spéciaux tels que les circuits RF
Évite le copier/coller de circuits répétitifs, tels que des canaux d’amplificateur stéréo ou des circuits d’E/S USB multiples
- Définissez un bloc et créez autant d’instances que nécessaire
Propager instantanément les changements de blocs à toutes leurs instances
- Mettez à jour les circuits schématiques clés rapidement et en toute sécurité

Le 3D Model Manager

Organisez vos modèles 3D en fonction de vos normes, avec une visibilité 3D claire

Renommez, affectez ou supprimez des modèles 3D
- Modifiez les noms des modèles pour indiquer clairement ce que chaque modèle 3D représente dans votre bibliothèque, par exemple pour respecter la convention de dénomination de l’empreinte d’une entreprise
Organisez les modèles en sous-dossiers ou réorganisez ceux que vous avez déjà
- Apportez de la structure et de la clarté aux modèles 3D, par exemple en les organisant en fonction du style de boitier
Importez des modèles à partir d’un large choix de formats 3D courants
- Élargissez votre choix de sources de modèles 3D
Visualisez les modèles 3D au fur et à mesure que vous les gérez
- Le modèle que vous avez sélectionné est celui que vous voyez, quel que soit son nom

Référence des multi-gates et mises à jour Monté/Non monté

Les modifications apportées aux gates d’un ou plusieurs composants s’appliquent automatiquement à tous les symboles concernés sur toutes les feuilles du schéma.

Application automatique des modifications de la référence des composants
- Si le schéma comporte un composant à quatre banques d’E/S et que vous modifiez la référence de l’une d’entre elles de IC7 à IC8, la modification est automatiquement appliquée aux quatre
Application automatique des paramètres montés/non montés dans les variantes du design
- Si vous changez une porte NAND dans un composant qui en contient quatre de Non Monté à Monté, le status s’étend à tous les symboles du schéma représentant les trois autres portes

Push-aside automatique lors du déplacement des composants

Effectuez de petits ajustements avec moins de travail

Lorsque vous déplacez un composant, les autres seront écartés pour éviter les erreurs d’isolement et les pistes seront re-routés en temps réel
- Idéal pour les petits ajustements tels que le déplacement d’un composant sur un pas de grille plus grand
- Il est possible de définir un seuil de nombre de broches pour éviter de perturber les composants à grand nombre de broches
Prévisualisez ce que vous obtiendrez et essayez différents mouvements avant de les appliquer dans votre design

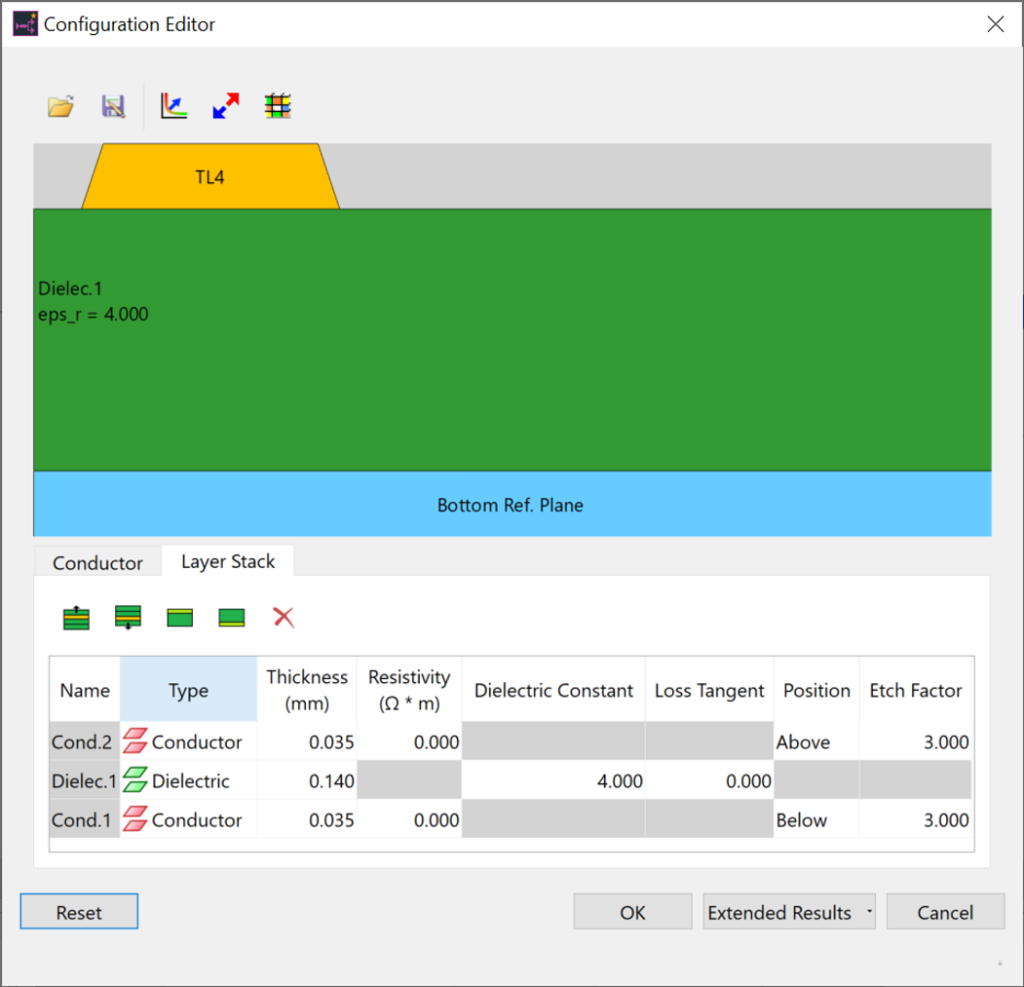

Modélisation et dimensionnement précis du facteur de gravure dans le Configuration Editor

Le facteur de gravure modifie des paramètres tels que l’impédance caractéristique et la vitesse de propagation, notamment sur les paires différentielles étroitement couplées

Définissez le facteur de gravure par défaut dans les paramètres de l’application, ou définissez-le pour les configurations de piste individuelles
- Le facteur de gravure a un effet significatif sur le couplage entre les pistes parallèles
Les facteurs de gravure peuvent être enregistrés avec les scénarios et conservés dans la simulation
- Précision améliorée pour l’impédance et le couplage
Nouvelle interface utilisateur avec de nombreuses nouvelles fonctions
- Le dimensionnement détaillé permet de vérifier plus facilement l’exactitude de la configuration des pistes

Etch-factor-configuration-editor-1024x987

Clear-Etch-1-1024x579

Modification du type de broche locale pour l’analyse PI/EMI

Library-Pin-Types-799x1024

Il n’est pas nécessaire de modifier la bibliothèque si les types de broches de la bibliothèque sont inexacts

Les composants de la bibliothèque ont souvent des types de broches définis par des valeurs génériques, par exemple, les broches définies comme bidirectionnelles sont souvent utilisées comme entrées ou sorties
- Les types de broches peuvent être modifiés directement dans PI/EMI
- Définissez correctement tous les types de broches pour une analyse optimale de l’intégrité de la puissance

Renvoi de sélection bidirectionnelle entre le PCB et l’Electrical Editor

Relier facilement le routage au circuit équivalent de la ligne de transmission à haute vitesse

Vérifier la topologie électrique
- Renvoi de sélection entre les lignes de transmission et les pistes physiques correspondantes
Optimiser les performances de signalisation
- Explorez les topologies alternatives avec une clarté accrue

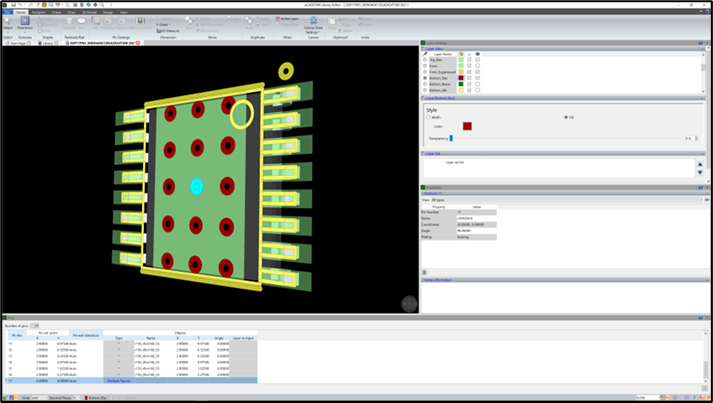

Les broches équivalentes sont prises en charge dans toutes les opérations de routage

Multi-pad-footprint-pins

Une broche peut comprendre plusieurs pastilles sur une même empreintes

On peut router n’importe quelles pastilles qui correspondent à une broche du même signal
- La prise en charge complète du routage permet un routage plus facile et plus efficace, avec moins de risques d’erreur

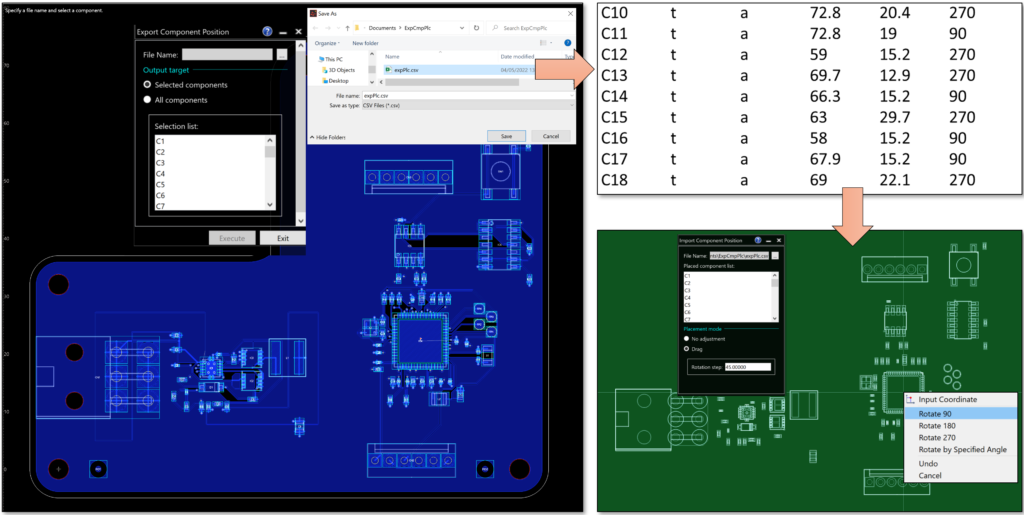

Export/import de positions de composants

Reproduire un placement connu dans plusieurs designs PCB

Reproduire le placement des composants dans d’autres conceptions ainsi que dans le même PCB
- Export ou import des positions des composants sélectionnés au format .csv

export-import-1024x515

Pour en savoir plus sur les nombreuses nouvelles fonctionnalités incluses dans eCADSTAR 2022.0, contactez votre distributeur local ci-dessous!
