Novità di eCADSTAR 2022

Ecco solo alcune delle nuove funzionalità. Per saperne di più, contatta il tuo rappresentante di zona.

Il 2022 è stato un anno importante per eCADSTAR. Non vediamo l’ora di lanciare i nuovi aggiornamenti, che miglioreranno la tua attività di progettazione. Gli editor di schema, PCB e libreria sono stati tutti aggiornati per rispondere alle esigenze di progettazione che ci sono state segnalate come fondamentali.

Progettazione della gerarchia a più istanze

Struttura gli schemi per massimizzare le opportunità di riutilizzo e ridurre al minimo gli errori di copia/incolla

Organizza gli schemi per una chiara interpretazione e revisione
- La struttura a blocchi fornisce una chiara panoramica funzionale e riduce le revisioni di circuiti speciali come quelli RF
Evita il copia/incolla di circuiti ripetitivi, come i canali degli amplificatori stereo o i circuiti multipli di I/O USB.
- Definisci un blocco e creare tutte le istanze necessarie.
Propaga istantaneamente le modifiche dei blocchi a tutte le loro istanze
- Aggiorna i circuiti schematici chiave in modo rapido e sicuro

3D Model Manager

Organizza i tuoi modelli 3D in base ai tuoi standard, con una visibilità 3D nitida e precisa

Rinomina, assegna o elimina i modelli dei componenti 3D
- Modifica i nomi dei modelli per chiarire cosa rappresenta ciascun modello 3D nella libreria, ad esempio per adeguarti a una specifica nomeclatura aziendale
Organizza i modelli in sottocartelle o riorganizza quelli esistenti
- Struttura e rendi più chiari i modelli dei componenti 3D, ad esempio organizzandoli secondo lo stile del progetto
Importa modelli da un’ampia gamma di formati 3D diffusi
- Amplia la scelta delle fonti di modelli 3D
Visualizza i modelli in 3D mentre li gestisci
- Il modello selezionato è quello che si vede, indipendentemente dal suo nome

Multi-Gate Reference Designator e aggiornamenti FITTED/NOT FITTED

Le modifiche apportate ai gate di uno o più componenti si applicano automaticamente a tutti i simboli interessati su tutti i fogli dello schema.

Applicazione automatica delle modifiche al designator di riferimento
- Se nello schema è presente un simbolo per quattro banchi di I/O di un componente e si modifica il designator di riferimento di uno di essi da IC7 a IC8, la modifica viene apportata automaticamente a tutti e quattro.
Applicazione automatica delle impostazioni inserite/non inserite nelle varianti di progetto
- Se si modifica una porta NAND in un componente che ne contiene quattro da NOT FITTED a FITTED, lo stato si estende a tutti i simboli dello schema che rappresentano le altre tre porte

Push-aside automatico durante lo spostamento dei componenti

Effettua piccole modifiche con meno sforzo

Quando si sposta un componente, gli altri vengono messi da parte per evitare errori di spaziatura e le tracce vengono risbrogliate in tempo reale
Ideale per piccole modifiche, come lo spostamento di un componente su un’impostazione di griglia più grossolana
È possibile impostare una soglia per il conteggio dei pin per evitare di disturbare i componenti con pinout più grandi.
Anteprima di ciò che si otterrà e possibilità di provare diversi spostamenti prima di inserirne uno nel progetto

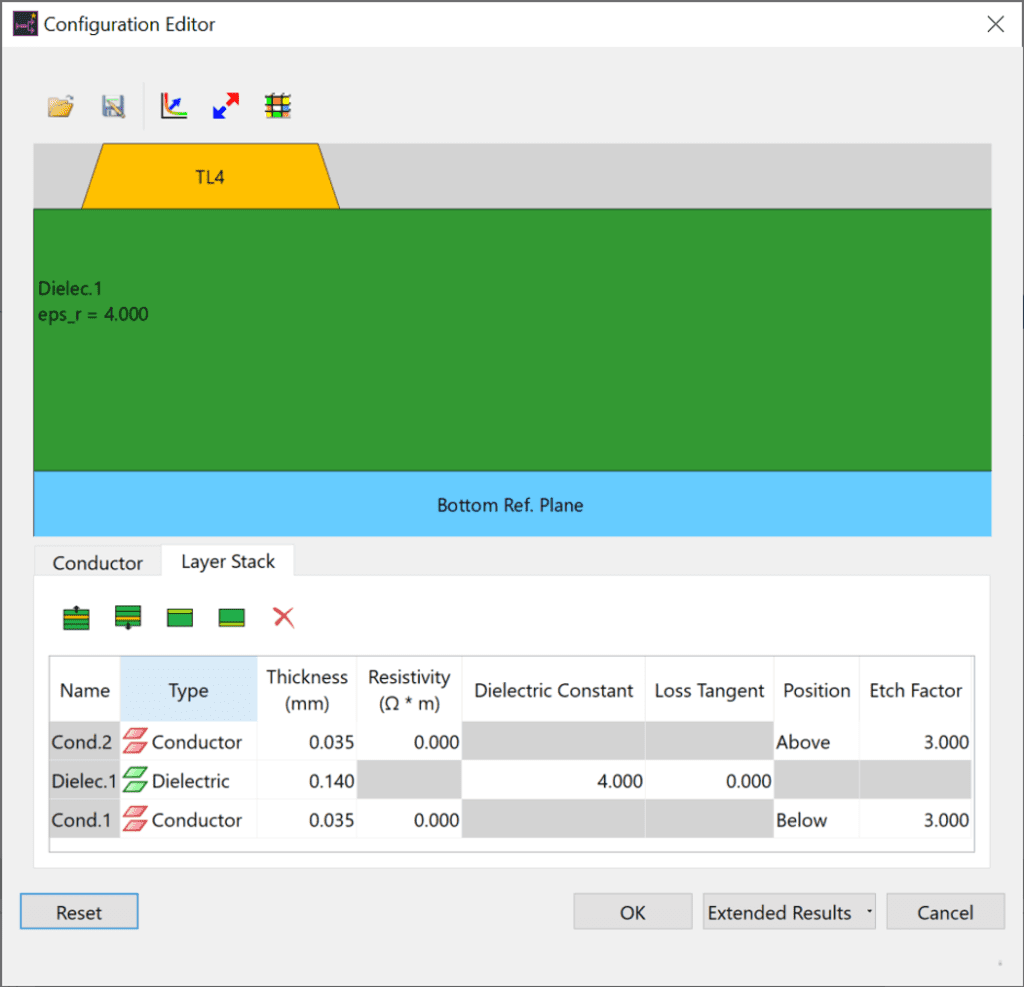

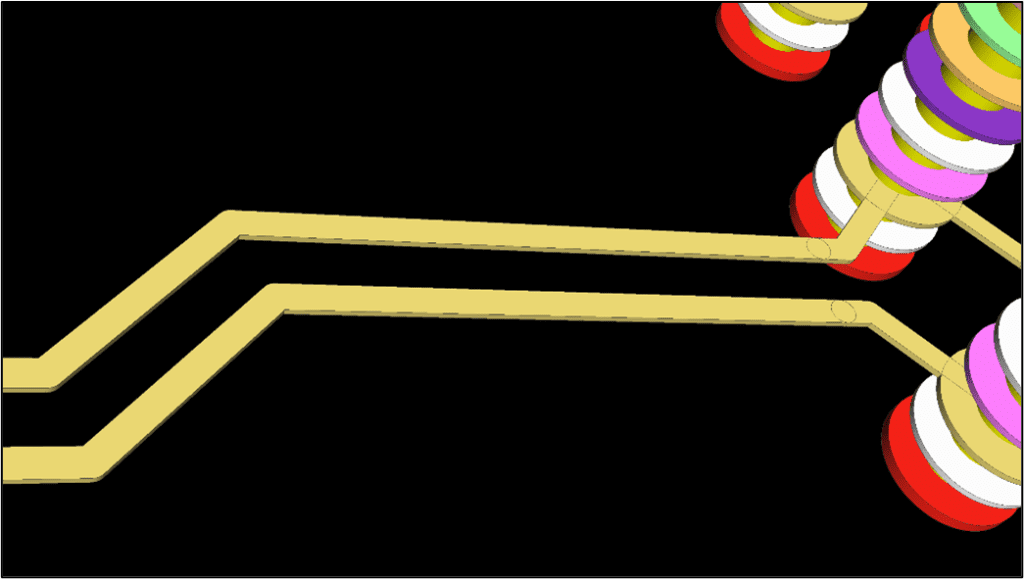

Modellizzazione e dimensionamento nitido del fattore di incisione nel nuovo Editor di Configurazione

Il fattore di incisione modifica parametri come l’impedenza caratteristica e la velocità di propagazione, soprattutto su coppie differenziali strettamente accoppiate.

Definisci il fattore di incisione predefinito nelle impostazioni dell’applicazione, oppure impostalo per le configurazioni delle singole tracce
- Il fattore di incisione ha un effetto significativo sull’accoppiamento tra tracce parallele
I fattori di incisione possono essere salvati con gli ambienti e mantenuti nella simulazione.
- Accuratezza migliorata per l’impedenza e l’accoppiamento
Nuova interfaccia utente con molte nuove funzioni
- Il dimensionamento dettagliato facilita la verifica della correttezza della configurazione dei circuiti

Etch-factor-configuration-editor-1024x987

Clear-Etch-1-1024x579

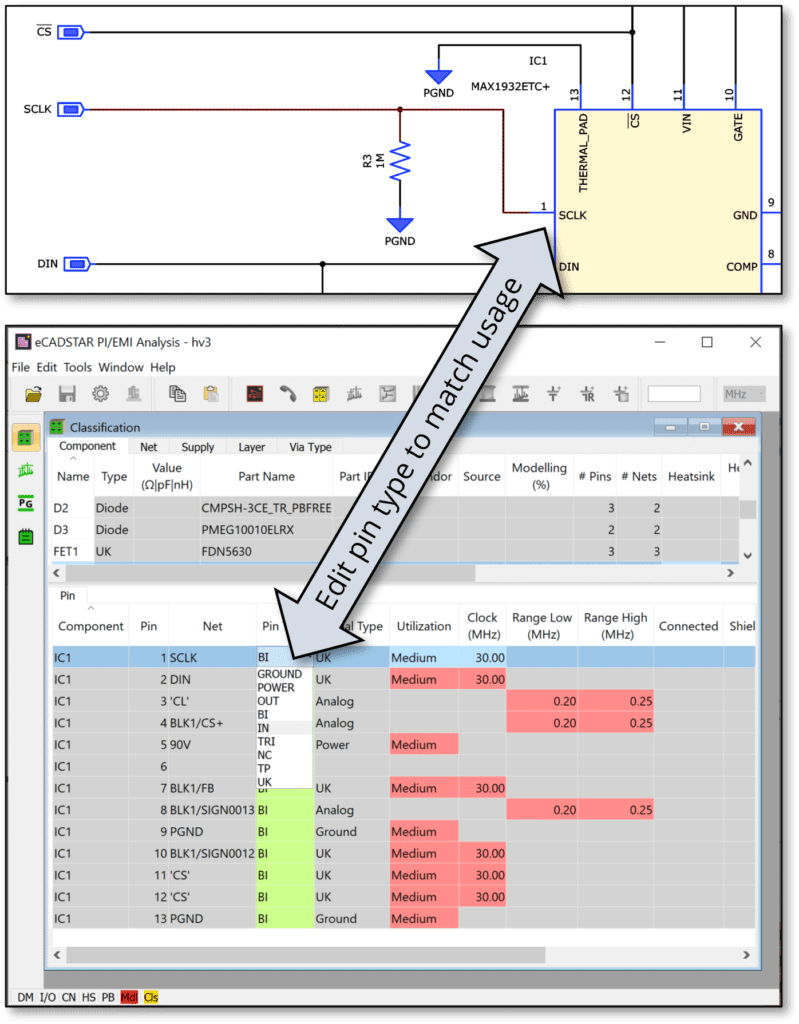

Modifica del tipo di pin locale per l’analisi PI/EMI

Library-Pin-Types-799x1024

Non è necessaria alcuna modifica della libreria se i tipi di pin della libreria sono imprecisi

Le parti della libreria hanno spesso tipi di pin impostati su valori generici, ad esempio i pin impostati come bidirezionali sono spesso utilizzati come ingressi o uscite.
- Modifica dei tipi di pin direttamente in PI/EMI.
- Imposta correttamente tutti i tipi di pin per un’analisi ottimale della Power Integrity Analysis

Sonda incrociata bidirezionale tra PCB e editor elettrici

Facilità di collegamento del routing al circuito equivalente della linea di trasmissione high-speed

Verifica della topologia elettrica
- Linee di trasmissione con riferimento incrociato alle corrispondenti tracce fisiche
Ottimizza le prestazioni di segnalazione
- Esplora topologie alternative con maggiore chiarezza

Pin a footprint multiplo supportati in tutte le operazioni di routing

Multi-pad-footprint-pins

Un pin a pad multipli comprende più dati

Fai routing verso qualsiasi pad che corrisponda a un pin su un segnale con lo stesso procedimento
- Il supporto completo per il routing consente un routing più semplice ed efficiente, con minori possibilità di errore

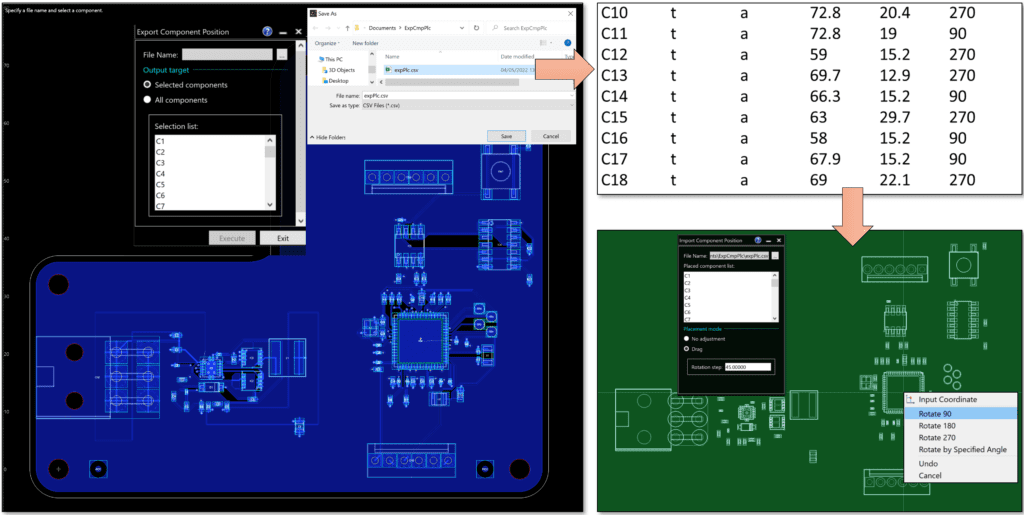

Esporta e Importa le posizioni dei componenti

Replica il posizionamento di componenti noti su più progetti PCB

Riproduci il posizionamento dei componenti in altri progetti e all’interno dello stesso PCB
- Esporta o importa le posizioni dei componenti selezionati in formato .csv

export-import-1024x515

Per saperne di più sulle tante nuove funzionalità incluse in eCADSTAR 2022.0, contatta il tuo rappresentante locale qui di seguito!
