Nouvelle version eCADSTAR 2020.0 disponible avec de nouveaux  modules pour la simulation SI, PI et IBIS-AMI

28 juillet 2020 – Bristol, UK et Westford, MA – Zuken annonce la disponibilité de la version 2020 d’eCADSTAR. La nouvelle version ajoute de nouveaux modules pour la simulation de l’intégrité du signal, de la puissance et de l’IBIS-AMI aux configurations disponibles de la nouvelle plate-forme de conception de circuits imprimés de Zuken.

Les nouveaux modules eCADSTAR Signal Integrity, eCADSTAR Signal Integrity Advanced, eCADSTAR Power Integrity et eCADSTAR IBIS-AMI complètent les capacités de conception de PCB d’eCADSTAR avec de puissants outils d’analyse, tels que la simulation de l’intégrité du signal intégrée avant et après la mise en service dans les programmes eCADSTAR Schematic et PCB.

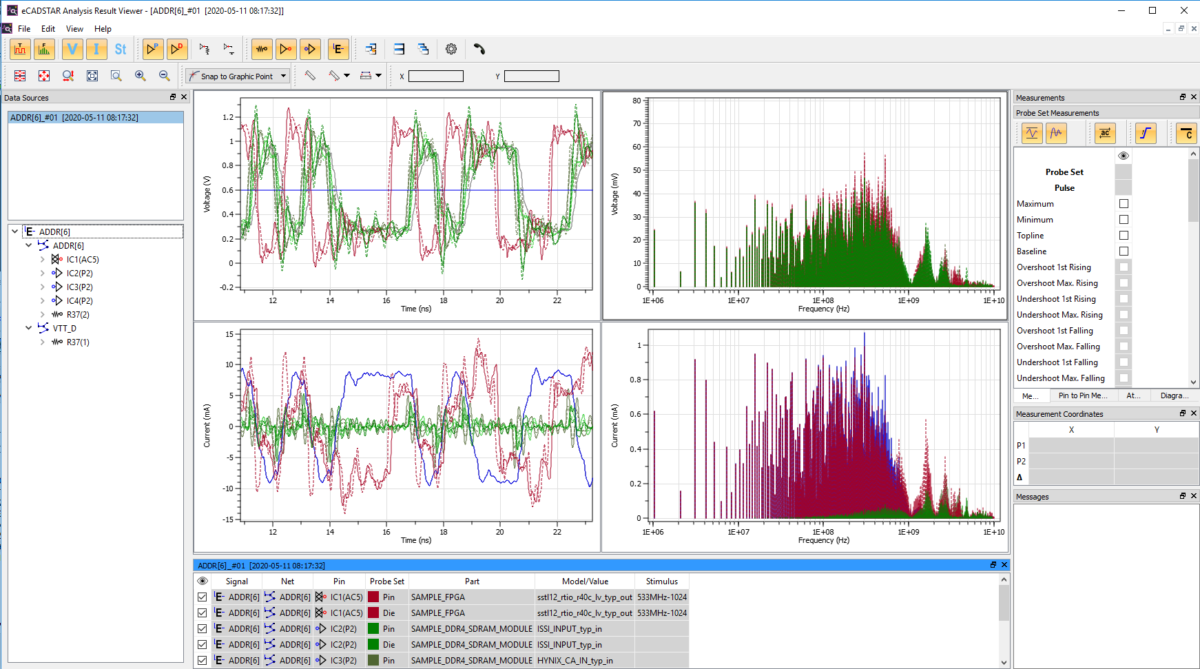

Tous les modules d’analyse sont parfaitement intégrés aux capacités polyvalentes de conception de schémas et de circuits imprimés d’eCADSTAR. Les résultats sont affichés dans une visionneuse de résultats commune directement dans l’environnement de conception eCADSTAR. Même les diagrammes de type « Heat Maps » peuvent être visualisés directement dans le logiciel de mise en page de PCB eCADSTAR.

« Les produits électroniques d’aujourd’hui sont de plus en plus complexes et rapides. Pour assurer un bon fonctionnement, la simulation devient une partie importante du processus de conception. Les composants et les interfaces à haute vitesse, tels que ceux utilisés dans les produits intelligents et connectés d’aujourd’hui, nécessitent une analyse complète avant et après la conception physique afin de garantir leur bon fonctionnement », explique Markus Bücker, directeur du développement au centre technologique EMC de Zuken, à Paderborn. « eCADSTAR fournit cette fonctionnalité dans un environnement intégré et facile à utiliser qui permet aux ingénieurs et aux concepteurs de circuits imprimés d’atteindre une qualité exceptionnelle dans leurs conceptions à grande vitesse. »



eCADSTAR fournit cette fonctionnalité dans un environnement intégré et facile à utiliser qui permet aux ingénieurs et aux concepteurs de circuits imprimés d’atteindre une qualité exceptionnelle dans leurs conceptions à grande vitesse.

Markus Bücker Development Manager, Zuken EMC Technology Center, Paderborn.

Intégrité des signaux

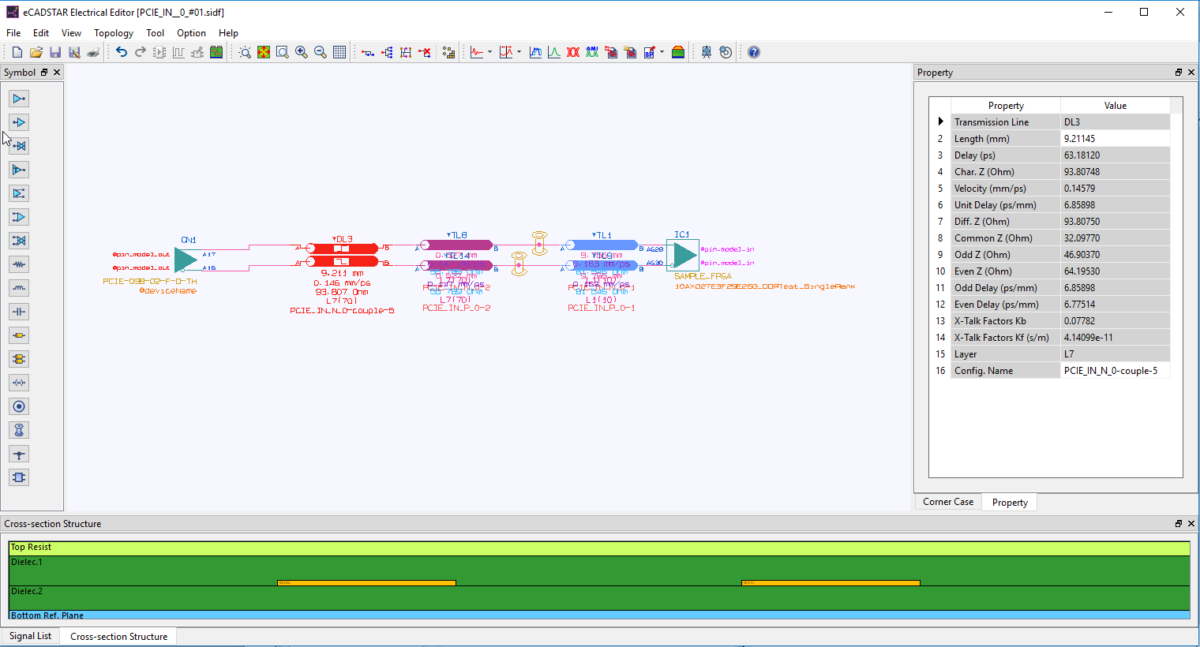

Avec eCADSTAR Signal Integrity, les ingénieurs peuvent calculer et vérifier l’intégrité du signal tout au long du processus de conception du schéma et de la disposition du PCB. eCADSTAR Signal Integrity Advanced fournit aussi une analyse TDR et une analyse des paramètres S. Toutes les simulations peuvent être lancées soit à partir du navigateur de contraintes, de l’éditeur de schémas ou directement à partir de l’éditeur de PCB eCADSTAR. Les résultats de la simulation sont disponibles dans toutes les applications eCADSTAR avec une interface utilisateur homogène. La simulation de l’intégrité du signal ne garantit pas seulement que les signaux à grande vitesse arrivent correctement : Une carte avec une bonne intégrité du signal est également plus résistante aux interférences électromagnétiques externes et consomme moins d’énergie.

Intégrité de l’alimentation et CEM

Les capacités d’analyse des interférences électromagnétiques (EMI) permettent aux ingénieurs d’identifier les principaux facteurs d’interférence sur une carte de circuit imprimé. Les fonctions d’analyse comprennent le mode différentiel EMI, le mode commun EMI et le bruit du bus d’alimentation. En optimisant ces paramètres lors de la conception de la carte, les interférences électriques d’une conception peuvent être minimisées.

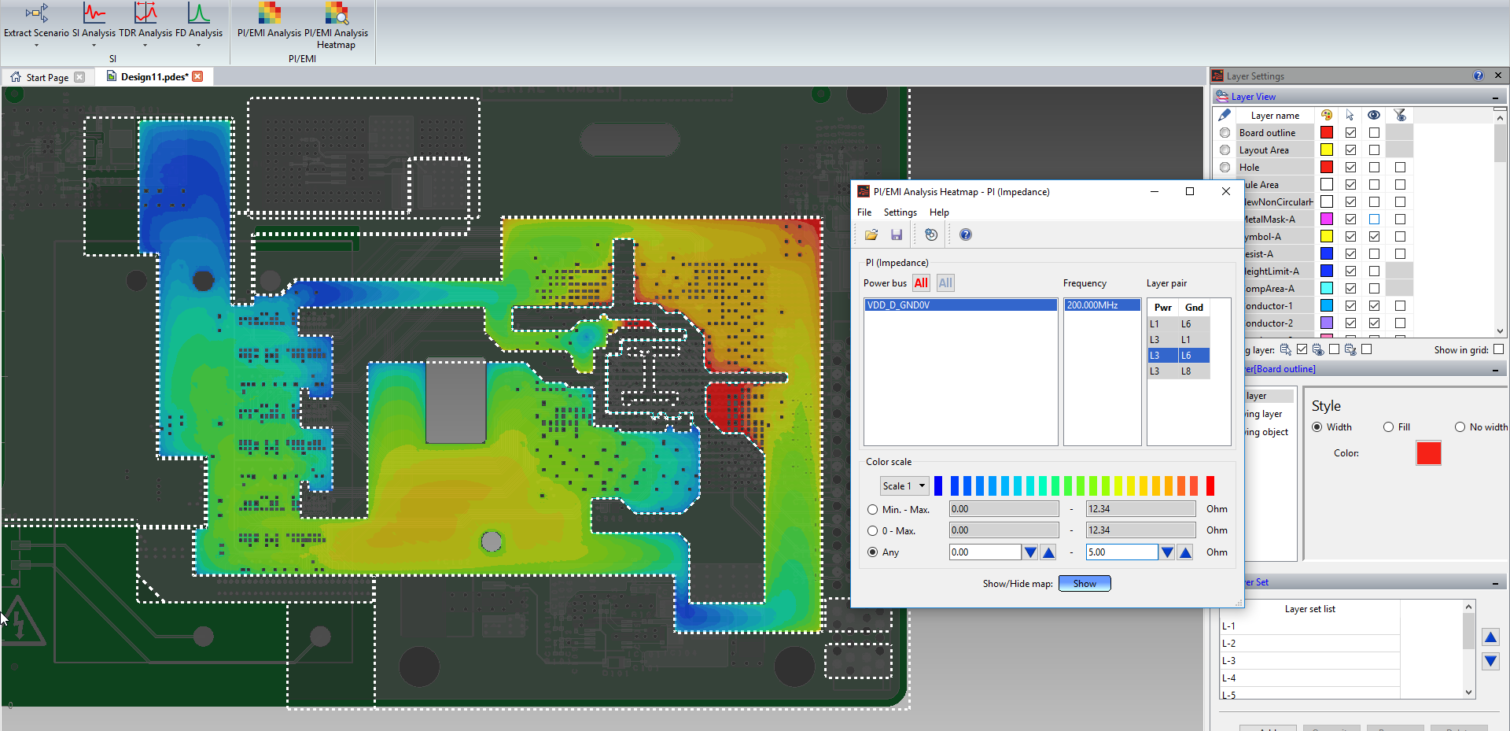

Les fonctions d’intégrité de l’alimentation d’eCADSTAR peuvent être utilisées pour vérifier le comportement en courant alternatif du réseau d’alimentation électrique (PDN) et pour assurer la continuité en courant continu des alimentations électriques aux entrées des composants et retour au point de départ. Les résultats de l’analyse du courant continu comprennent les distributions de courant et de tension, l’analyse de la résistance broche à broche, l’analyse de la chute IR pour toutes les broches d’alimentation. En outre, il est possible d’identifier les vias qui transportent des charges électriques dans l’intérieur de la carte de circuit imprimé.

IBIS-AMI

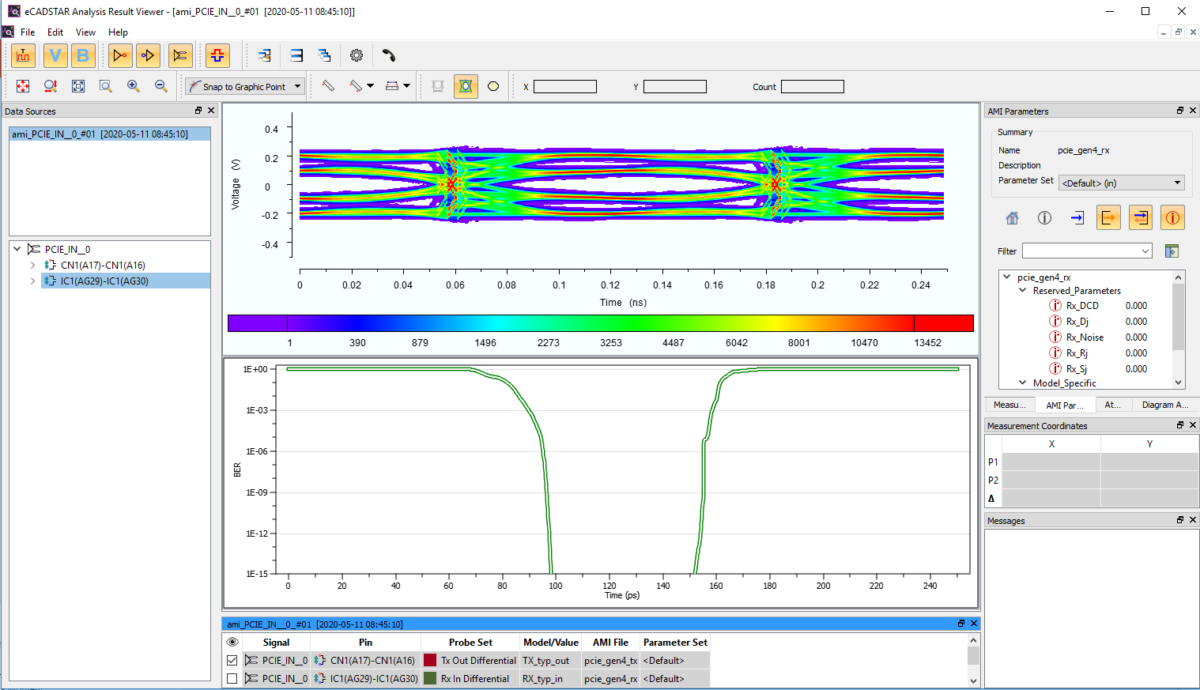

L’analyse AMI va au-delà de la simulation traditionnelle par forme d’onde. La simulation AMI est plus importante lorsque les émetteurs-récepteurs contiennent des fonctions qui ne peuvent pas être modélisées par les seules descriptions électriques analogiques. Un modèle IBIS traditionnel représente une description électrique des caractéristiques des tampons du pilote et du récepteur qui n’inclut pas le comportement du DSP tel qu’on le trouve dans PCI Express Gen3 ou DDR5. Les modèles AMI incluent ce comportement, permettant aux ingénieurs d’ajuster les paramètres afin d’optimiser les canaux d’entrée/sortie pour une performance maximale. Comme pour d’autres types de simulation, les modèles AMI deviennent encore plus précieux lorsqu’ils tirent parti des limites de densité et de vitesse. Les circuits de sérialisation/désérialisation à très grande vitesse (SerDes) sont étroitement intégrés aux autres parties de la conception. Les résultats de l’analyse sont affichés sous forme de diagrammes en œil et de courbes de baignoire pour vérifier la conformité du TEB (taux d’erreur sur les bits).

Configurations et prix

eCADSTAR peut être configuré avec des ensembles modulaires et des modules optionnels pour répondre aux besoins individuels. eCADSTAR est disponible à des prix promotionnels à partir de moins de 2 000 GBP / 2 200 EUR / 2 500 USD. Pendant la période d’introduction, les options eCADSTAR YES, PI et IBIS-AMI sont disponibles avec une réduction allant jusqu’à 50%.
