Novità di eCADSTAR 2023

L'aggiornamento 2023.0 si concentra su funzioni migliorate per semplificare il processo di progettazione.
Menu

Questi interessanti aggiornamenti miglioreranno la vostra esperienza di progettazione con gli editor Schematic, PCB e Library, rispondendo alle vostre esigenze durante l’intero processo di progettazione di PCB.

Miglioramenti alla libreria dei componenti

Library Editor

In eCADSTAR 2023 è stato introdotto il blocco delle parti della libreria nell’Editor di libreria di eCADSTAR. Ciò impedisce ad altri utenti di accedere a una parte o all’assegnazione di un PIN condiviso se un altro utente l’ha aperta o la sta modificando sulla griglia.

Library-Editor

Scripting per Batch Manufacturing Data

Scripting-in-eCADSTAR

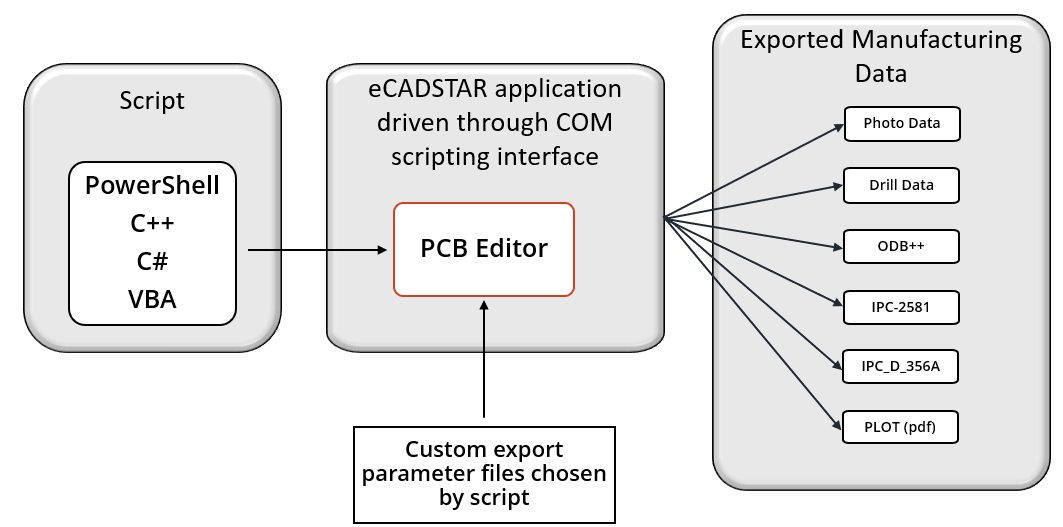

Per impostare esportazioni batch di dati di produzione utilizzate un’interfaccia di scripting come Powershell, C++, C# e VBA. Questo vi consente di includere estrazione dati Gerber, di foratura, in formato ODB++, IPC-2581, e altro ancora.

  • Miglioramento delle possibilità di scripting per l’esportazione dei dati di produzione
  • Miglioramenti per la personalizzazione dell’output di produzione
  • Esportazione automatizzata con semplice “script-and-click” con i propri file di riferimento
  • Nessuna necessità di operazioni aggiuntive

Collegamento ipertestuale delle parti

eCADSTAR ha aggiunto i collegamenti ipertestuali sui componenti. Quando si scarica un componente, la scheda tecnica viene aggiunta automaticamente, per facilitarne l’utilizzo.

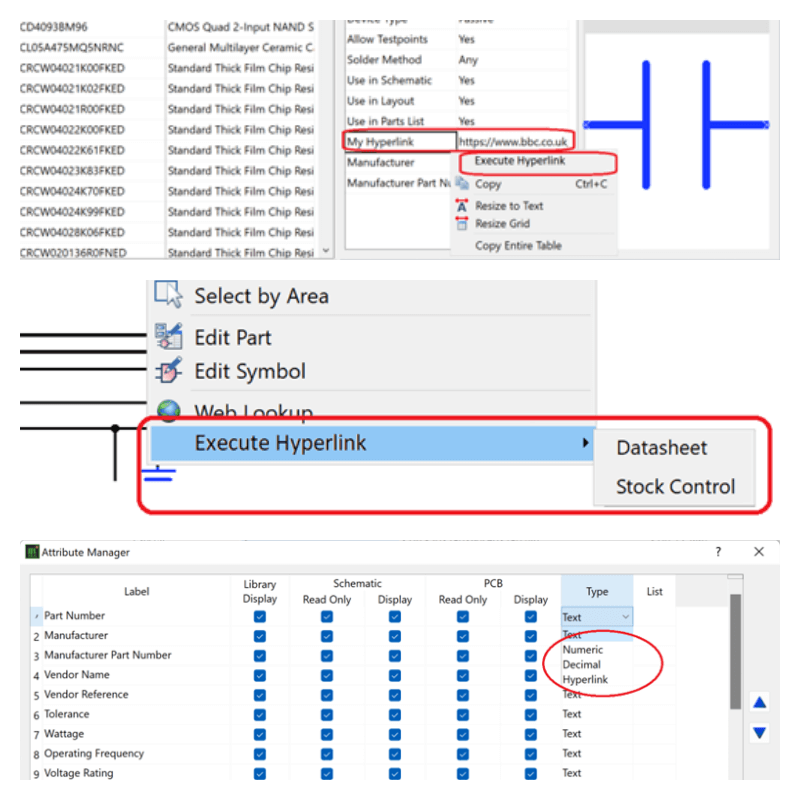

  • Supporto per l’aggiunta di collegamenti negli attributi delle parti e in altre applicazioni, ora in grado di accedere facilmente a tali collegamenti
  • Configurabile nel Library Editor Attribute Manager
  • I collegamenti ipertestuali possono essere eseguiti tramite il menu contestuale

Part-Hyperlink

Testo specifico della variante

Variant-Enhancements

Abbiamo aggiunto il testo della variante nel PCB, consentendo agli utenti e ai produttori di vedere quale variante di progetto stanno visualizzando, ad esempio le varianti di progetto Europa, USA e Regno Unito.

  • È stato aggiunto il supporto per il testo specifico di 1 o più varianti
  • La visualizzazione del testo della variante cambia quando l’utente cambia variante

Denominazione di Net multiple

Net/Bus

Con lo strumento Etichetta rete/Bus è possibile assegnare un nome a più reti contemporaneamente, utilizzando gli oggetti collegati come target per i nomi delle reti.

Miglioramenti nell’analisi PI/EMI

PCB-design-Layout-view-shows-the-exact-location-of-error

Layout Viewer

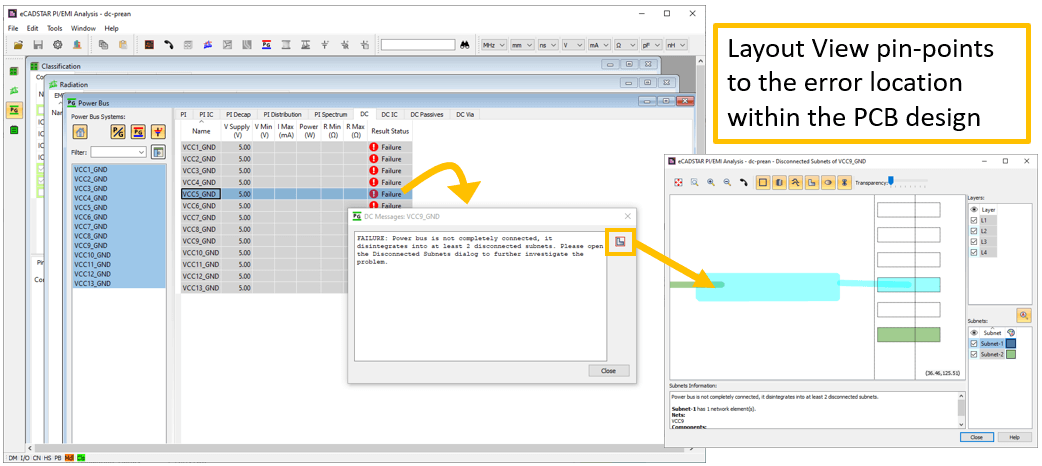

  • Visualizzatore di layout integrato per visualizzare i problemi di connettività nei dati di progetto
  • Riduzione notevole dei tempi di debug del layout

Miglioramenti nell’analisi SI/PI/EMI

Visualizzatore dei risultati dell’analisi migliorato

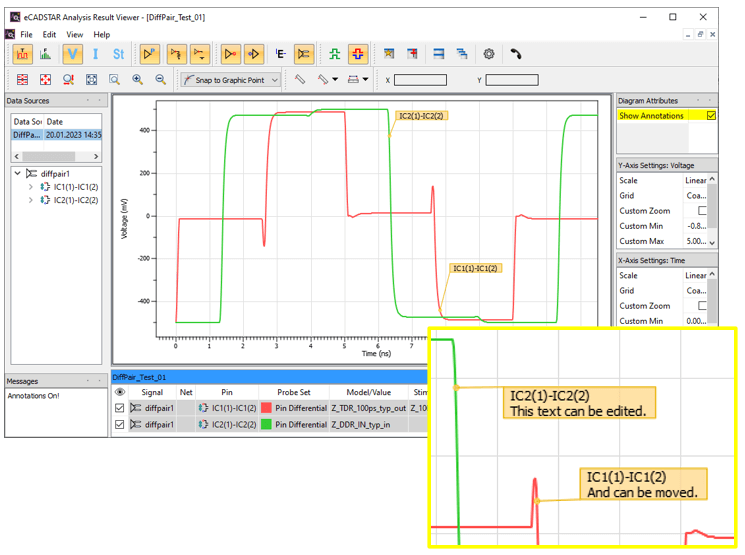

  • Annotazioni di testo sulle forme d’onda
  • Miglioramenti allo zoom e al ridimensionamento

Analysis-Results-Viewer-Text-annotations-at-waveforms

Supporto IDX

Supporto IDX incrementale

  • Supporto dell’output di file IDX come file incrementali, che includono solo le modifiche dall’ultima esportazione
  • Finestra di dialogo per il confronto delle differenze, che consente agli utenti di risolvere le modifiche nel file IDX incrementale e di generare un file IDX di risposta per uno strumento MCAD di terze parti

Queste sono solo alcune delle oltre 30 implementazioni che eCADSTAR ha introdotto nell’aggiornamento 2023.0 per semplificare il vostro lavoro di progettazione e migliorare la qualità della progettazione.
