Novità di eCADSTAR 2024.0

L'aggiornamento 2024.0 porta nuove funzionalità per migliorare l'efficienza e l'esperienza d'uso.
Prova gratuitamente eCADSTAR
Menu

L’aggiornamento di eCADSTAR 2024.0 introduce una serie di miglioramenti e nuove funzionalità, progettati per soddisfare la crescente domanda di progetti elettronici compatti, ad alte prestazioni e ad alta efficienza energetica.

Scopri di seguito come ogni funzione migliorerà gli aspetti del processo di progettazione di PCB nella creazione di schemi e layout di PCB, oltre alle aggiunte all’editor Libreria che organizza in modo ottimale il flusso di lavoro.

Portale web eCADSTAR

Il nuovo portale web accelera il processo di formazione combinando l’accesso a numerosi materiali didattici in un’unica piattaforma di ricerca.

  • Il nuovo portale web riunisce le funzionalità web di eCADSTAR in un unico luogo, con un’unica ricerca per la guida online, la formazione in autonomia e i contenuti di eCADSTAR.com.
  • La guida online di eCADSTAR e i materiali di supporto alla formazione individuale sono ora accessibili anche al di fuori di ZGS, senza necessità di login.
  • Accedi al portale web utilizzando i tuoi dati ZGS per semplificare la tua esperienza con eCADSTAR./li>

eCADSTAR-web-portal

Supporto per parti di induttori incisi nel PCB

Inductor-Parts

eCADSTAR supporta nuove parti di induttori incisi nel PCB utilizzando software di progettazione di terze parti e la possibilità di importare modelli di rame DXF come calcoli planari, velocizzando così il processo di progettazione.

  • Creare parti di induttori nell’Editor di libreria, come trasformatori planari, filtri RF, antenne o resistenze a film polimerico spesso (PTF) incorporati nel PCB.
  • Progettare trasformatori planari utilizzando software di terze parti come Auto Planner Magnetics o PI Expert.
  • Disegnare modelli di rame nell’editor di footprint di eCADSTAR o importare modelli di rame da un file DXF come componente inciso nel PCB nell’editor di footprint di eCADSTAR.
  • Calcolare l’induttanza planare utilizzando il toolkit del progetto Saturn PCB e disegnare lo schema di rame nell’Editor di footprint di eCADSTAR.

Copia completa del componente

La funzione “”Copy Full Part”” in eCADSTAR semplifica la gestione delle librerie tra la rete e le librerie locali, migliorando l’efficienza del flusso di lavoro.

  • Quando si copiano le parti da una libreria all’altra, nella stessa operazione vengono copiati anche il footprint, il simbolo, il modello 3D, il pad stack e le forme delle pad.
  • Quando si lavora da casa, è possibile scegliere se utilizzare la libreria di rete centrale o la libreria locale.
  • Quando si desidera utilizzare nuovamente la libreria di rete, è possibile trasferire facilmente i nuovi componenti dalla libreria locale alla libreria di rete centrale utilizzando la funzione “”Copy full part”.

Copy-Complete-Part

Confronto tra Design e Shape

Design-Comparison

Il confronto tra Design e Shape riduce il numero di errori, garantendo una maggiore sicurezza sulla qualità delle versioni del progetto.

  • Permette di confrontare due schemi, due PCB o uno schema e un progetto di PCB, dettagliando la differenza di netlist.
  • Inoltre, supporta il confronto delle forme tra due versioni di un progetto PCB.

Hai una domanda?

Per ulteriori informazioni su come eCADSTAR può ottimizzare il vostro processo di progettazione, contattateci oggi stesso.
Contatto

Miglioramenti delle Net/Bus

Bus-net-improvement-terminate-bus-or-net

Ci sono molti miglioramenti sulle net e bus che offrono numerosi vantaggi, ad esempio la riduzione degli errori manuali nello sviluppo del tuo progetto:

  • terminare con un simbolo di Power/Ground quando si aggiunge una net o un bus, può essere fatto automaticamente.

Miglioramento delle Net

  • Quando si aggiunge una net, il nome può ora essere definito selezionando un nome di net già presente nel progetto.

Net-Improvement

Miglioramenti dei Bus

Bus-Improvement-1

  • Quando si aggiunge un bus, è ora possibile definire il nome del bus, digitando o selezionando un nome già presente nel progetto. Questi miglioramenti aumentano la velocità, l’affidabilità e la fruibilità di bus e net.

Miglioramenti del DRC

L’utilizzo del DRC (Design Rule Check) è stato migliorato e sono stati aggiunti ulteriori controlli:

  • Nascondere le regole non controllate dai risultati.
    DRC migliorato per i Connectors non collegati.

DRC-Improvements

Miglioramenti alla migrazione da CADSTAR a eCADSTAR

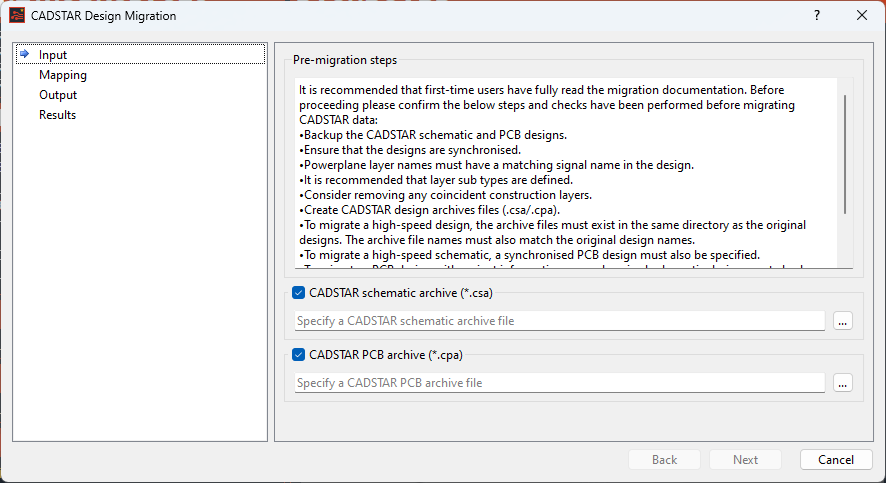

CADSTAR_to_eCADSTAR_Design_Migration

L’utilizzo del DRC (Design Rule Check) è stato migliorato e sono stati aggiunti ulteriori controlli:

  • Nascondere le regole non controllate dai risultati
  • DRC migliorato per i Connectors non collegati.

Miglioramento del Sheet Connector

  • Quando si aggiunge uno Sheet Connector è ora possibile selezionare da un elenco di nomi di net per semplificare il processo di progettazione

Sheet-Connector-Improvement

Queste sono solo alcune delle oltre 70 nuove aggiunte e funzionalità che abbiamo in serbo per l’aggiornamento di eCADSTAR 2024.0, che aumenta l’efficienza della progettazione e semplifica il flusso di lavoro. Rimanete sintonizzati per ulteriori aggiornamenti che abbiamo in serbo per voi!
