ZUKEN Dévoile des Fonctionnalités High-Speed Avancées Pour la Conception de PCB Connectés à Internet

eCADSTAR est maintenant disponible en quatre configurations : Base, Advanced 3D, Advanced HS et Ultimate

18 décembre 2019 – Bristol, UK, and Westford, MA – Zuken dévoile des fonctions de conception avancées à grande vitesse pour sa plate-forme de conception de PCB connectés eCADSTAR récemment lancée. eCADSTAR Advanced HS étend les capacités de conception de PCB 3D connectés d’eCADSTAR avec de puissants outils de routage à grande vitesse, tels que le contrôle de l’impédance et de l’inclinaison basé sur la longueur et le délai, et des capacités complètes de gestion des contraintes. Avec la sortie de eCADSTAR Advanced HS, eCADSTAR est maintenant disponible en quatre forfaits complémentaires qui peuvent être facilement combinés pour répondre à des profils individuels.

“Comme les produits deviennent de plus en plus complexes et connectés, la conception à grande vitesse est un élément clé de la conception et de la fabrication des cartes de circuits imprimés (PCB). Les composants et interfaces à haut débit sont au cœur des produits intelligents et connectés à Internet d’aujourd’hui, et ils exigent des exigences avancées en matière d’agencement et de routage « , déclare John Berrie, expert en intégrité des signaux au centre technique Zuken de Bristol. “eCADSTAR Advanced HS offre ces capacités dans un environnement facile à utiliser afin que les concepteurs de PCB puissent fournir une qualité de conception à haute vitesse exceptionnelle.”

eCADSTAR Advanced HS offre ces capacités dans un environnement facile à utiliser afin que les concepteurs de PCB puissent offrir une qualité de conception à grande vitesse exceptionnelle.

John Berrie Signal Integrity Expert, Zuken Tech Center, Bristol.

Conception de circuits imprimés à haute vitesse

La nécessité d’utiliser des principes de conception à grande vitesse devient la norme plutôt que l’exception – même si les fréquences d’horloge ne sont pas de l’ordre du gigahertz. De nombreux composants courants d’aujourd’hui comme les SDRAM DDR3, DDR4 ou DDR5 nécessitent des pratiques de conception de PCB à grande vitesse pour produire une qualité de signal élevée. Au fur et à mesure que les performances des produits augmentent et que le besoin de connectivité des dispositifs est omniprésent, il en va de même pour les techniques d’implantation de PCB à haute vitesse sous contraintes.

eCADSTAR Advanced HS

Avec une interface utilisateur cohérente, de la saisie de la conception à l’agencement physique, et un navigateur central de contraintes, eCADSTAR Advanced HS offre de puissantes capacités intégrées pour traiter les détails complexes de l’agencement et du routage à grande vitesse critiques. Les contraintes peuvent être spécifiées à la fois dans le schéma et dans les outils de conception physique, ou en tant que piles de règles de conception dans le navigateur de contraintes intégré d’eCADSTAR. Les capacités à grande vitesse d’eCADSTAR comprennent :

  • Routage à impédance contrôlée: Dans eCADSTAR, les ingénieurs du matériel peuvent contraindre à la fois l’impédance simple et différentielle pour répondre aux contraintes de chaque couche de la carte.
  • Routage basé sur la longueur, le délai et le skew: eCADSTAR fonctionne avec les deux contraintes de longueur et de délai, y compris la simulation intégrée pour l’étude détaillée des effets tels que le couplage signal-à-signal.
  • Contrôle de la topologie: Les signaux à haut débit nécessitent une topologie de routage qui respecte les contraintes spécifiées. eCADSTAR permet de contrôler la topologie avec une large sélection de modèles et une visualisation instantanée pour rendre le contrôle aussi rapide et fiable que possible.
  • Traitement de signaux différentiels: Dans eCADSTAR, les signaux différentiels peuvent être acheminés à l’aide d’un routage automatique à extrémité propre, de règles de conception spécifiques et de contraintes.

Configurations et prix

Avec les offres groupées modulaires, eCADSTAR Base, Advanced 3D, Advanced HS et Ultimate eCADSTAR peut être configuré dans une grande variété d’options pour répondre aux besoins individuels. Les prix promotionnels eCADSTAR commencent à moins de 2000 GBP / 2200 EUR / 2500 USD.

Pour en savoir plus sur les forfaits disponibles, cliquez ci-dessous.

COMPARER LES OFFRES GROUPÉES DE PRODUITS

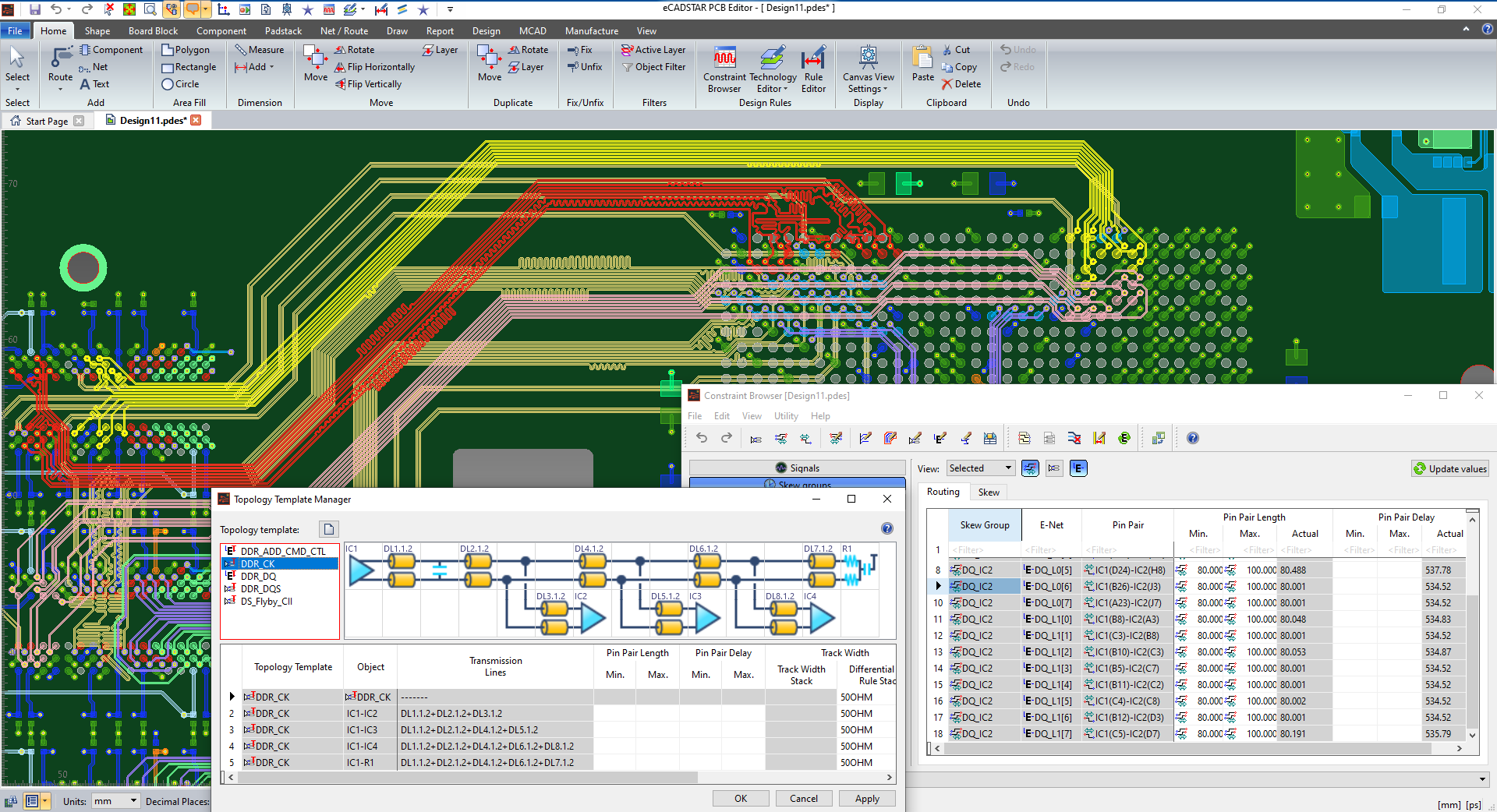

eCADSTAR High-Speed CollageeCADSTAR Advanced HS offre des capacités intégrées puissantes pour traiter les détails complexes de l’agencement et du routage haute vitesse critiques.

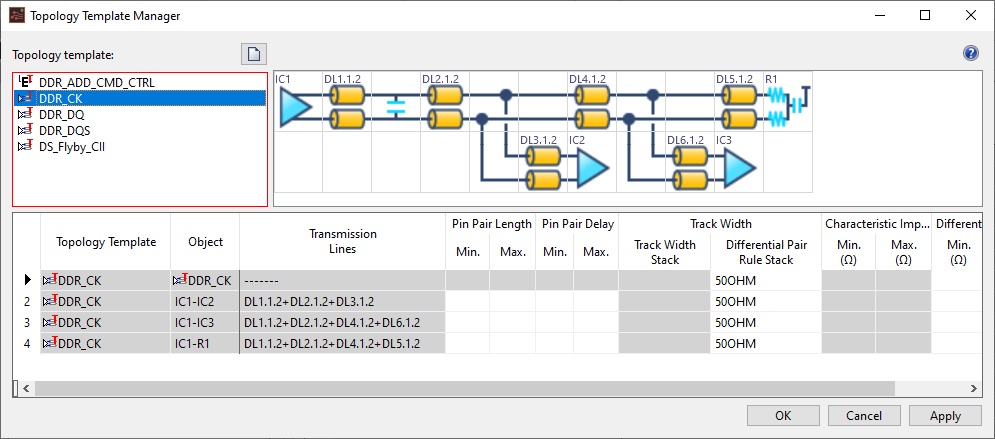

eCADSTAR TopologyLa stratégie de routage pour les signaux à grande vitesse peut être définie (« contrainte ») dans eCADSTAR’s Constraint Browser. Les spécifications comprennent l’affectation de la topologie et les contraintes des lignes de transmission

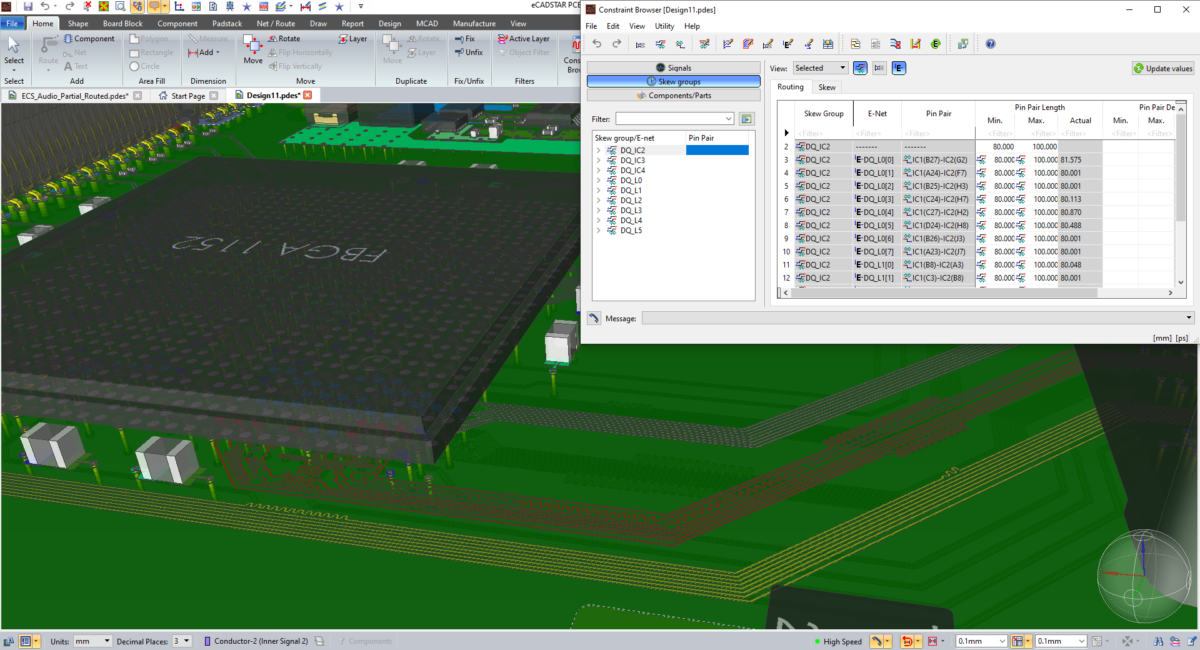

eCADSTAR Lenghten 3DAfter routing the des signaux à grande vitesse aux contraintes spécifiées dans eCADSTAR’s Constraint Manager, le résultat peut être soumis à un contrôle final de RDC et visualisé en 3D pour s’assurer que tout est comme il se doit.
